QA表 机种 1. 通过“MS参数→台架调整”的处理模式“调整”进行吸取位置的确认。 2. 如假想误差在规格值内，进行台架标记位置的调整（台架标记位置要调整到±0.005mm以内）。 （如不符合规格值时，再次实施夹紧块的位置调整） 吸取位置精度 ： 设计值±0.05mm 3. 通过处理模式“确认”进行吸取位置的确认。 ※测定吸取位置时，用定位仪器接触夹紧块两端，共计在8个部位进行测定。 吸取位置的稳定化 同时吸取率的提高 吸取位置偏移 …

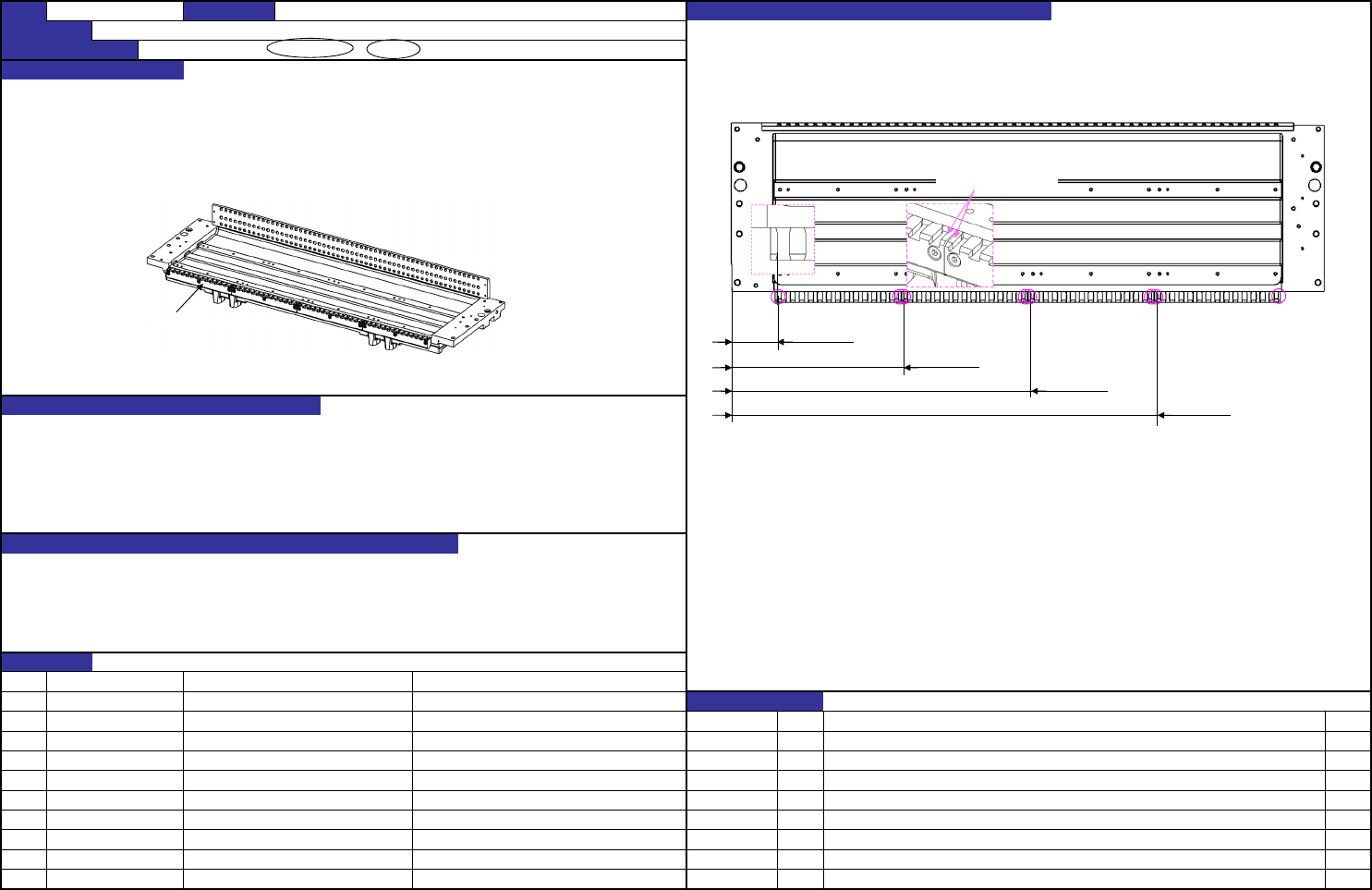

QA表
机种
1. 按照规格值组装X、Z方向。
※ Z方向的测定部位为各夹紧块的两端部，中央部除外。
将夹紧块组装成右图的尺寸。
X方向（台架侧面～各左侧槽的侧面） ： 60.5±0.01mm，228.5±0.01mm，396.5±0.01mm，564.5±0.01mm
Z方向 ： 与台架面对齐表面，测定各两端部，0±0.01mm
吸取位置的稳定化
同时吸取率的提高
吸取位置偏移
同时吸取率的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
日期 内容
对象元件
货号 品名 有关质量特性
40167554 CLAMP_BLOCK
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RS-1 装置名称 台架
变更履历
确认方法及调整方法（故障处理方法）
功能名称 夹紧块组装调整
夹紧块
60.5±0.01
228.5±0.01
396.5±0.01
564.5±0.01
测定部位（各两
【 8 】- 2
QA表
机种
1. 通过“MS参数→台架调整”的处理模式“调整”进行吸取位置的确认。
2. 如假想误差在规格值内，进行台架标记位置的调整（台架标记位置要调整到±0.005mm以内）。
（如不符合规格值时，再次实施夹紧块的位置调整）
吸取位置精度 ： 设计值±0.05mm 3. 通过处理模式“确认”进行吸取位置的确认。
※测定吸取位置时，用定位仪器接触夹紧块两端，共计在8个部位进行测定。
吸取位置的稳定化
同时吸取率的提高
吸取位置偏移
同时吸取率的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
E2505729000 MARK_BASE
变更履历
40183242 MARK_STAND
日期 内容
货号 品名 有关质量特性
40167554 CLAMP_BLOCK
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RS-1 装置名称 台架 确认方法及调整方法（故障处理方法）
功能名称 吸取位置精度确认&台架标记位置调整
第1标记
第2标记
调整到±0.005mm以内
第1标记
第2标记
【 8 】- 3
QA表
机种
1. 在插入治具供料器的状态下，用厚薄规等确认X方向空隙。
2. 在插入治具供料器的状态下，用厚薄规等确认Y方向空隙。
※超出规格值时，调整CAN连接器托架位置。
连接器的组装调整尺寸
① Ｘ方向（No.10、47） CAN连接器托架端面与阴连接器侧面的空隙：0.5mm～0.9mm
② Ｙ方向 CAN连接器托架组装阴连接器与治具供料器阳连接器的空隙：0.1mm～0.6mm
吸着位置的稳定化
电源供应的稳定化
带式供料器的吸着位置偏移
电源供应不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
变更履历
40182182 ～ 40182209
日期 内容
BANK CABLE (1_2-EB1 CN3) ASM ～ BANK CABLE (55_56-EB2 CN14) ASM
货号 品名 有关质量特性
40183176 CAN_CONNECTOR_BR
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RS-1 装置名称 台架 确认方法及调整方法（故障处理方法）
功能名称 CAN连接器托架组装调整
243mm
治具供料器
①0.5～0.9
①0.5～0.9
No.10 No.47
②0.1～0.6
阴连接器(托架侧)
阳连接器(治具供料器侧)
【 8 】- 4
