Austauschanleitung BE-Tisch-Sicherung HS-50
Ausgabe 11/2001
8

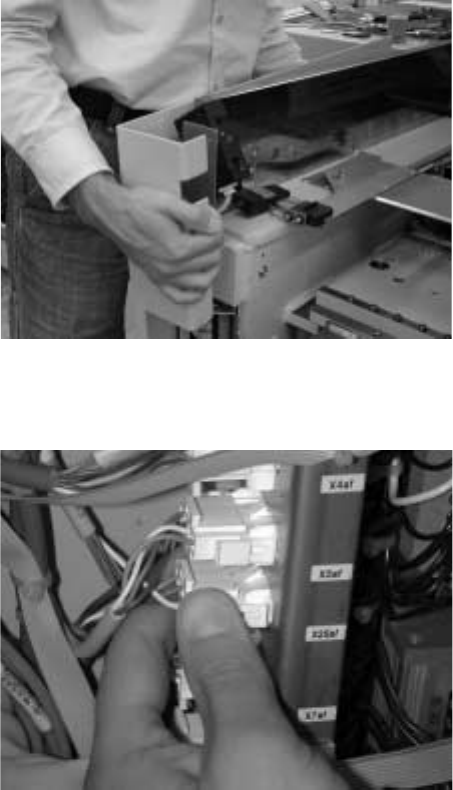

: Öffnen Sie die Schrauben der Seitenwand des Bestückautomaten und nehmen Sie die Seiten-
wand ab.
: Ziehen Sie den Stecker der BE-Tisch-Sicherung ab und entfernen Sie den Schnappschalter
mit Kabel.
1
1
1
1
1
1
1
1
1
Austauschanleitung BE-Tisch-Sicherung HS-50
Ausgabe 11/2001
9
: Stecken Sie den neuen Stecker ein und legen Sie das Kabel um die Ecke des Bestückautoma-
ten.
: Befestigen Sie das Befestigungsblech mit einer Schraube (M6x25) mit Scheibe an der Seiten-
wand.
1
Achten Sie auf die links/rechts-Variante beim Befestigen des Blechs. 1
1
. 1
1
1
1
1
1
1
1
Austauschanleitung BE-Tisch-Sicherung HS-50
Ausgabe 11/2001
10
: Befestigen Sie den Befestigungswinkel mit dem Schmersal-Schalter mit 2 Schrauben (M4x8)
plus Scheiben.
1
Achten Sie darauf, daß erst beide Schrauben in die Langlöcher gedreht sind, bevor sie das Blech
fixieren und die Schrauben anziehen. 1
1
1
: Montieren Sie die Gasfedern, indem Sie an beiden Seiten in ihre Halterung einfügen und die
Halteklammern umlegen.
: Schließen Sie die BE-Tisch-Sicherung.
Achtung
Variante links
