MODEL TCM-X200 0103-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 103 H-6 501 630 064 2131 P L A TE 4 696H--1 10-501 50 2 630 059 2412 BRA CKE T(P H OTO R) 1 696H--1 10-502 50 3 630 059 2405 BR AC KE T(P H OTO L)…
MODEL TCM-X200
0103-001
102
R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION

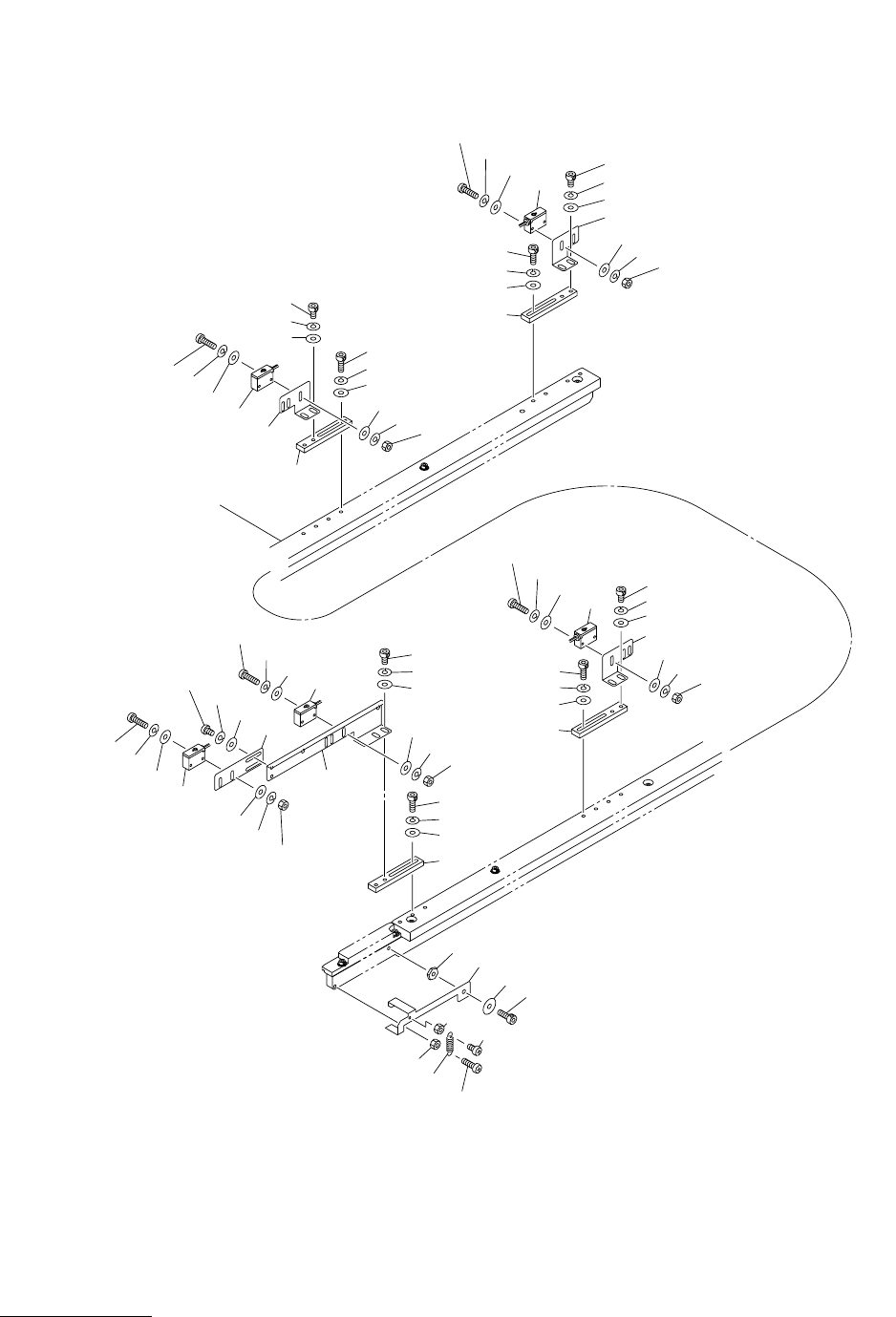

Fig. H-6
ၮ᧼ᬌㇱޔၮ᧼ࠬ࠻࠶ࡄ
P.C.B. Detector, P.C.B. Stopper
512
511
510
515
514
513
515
514
513
512
511
510
506
507
509
508
507
506
505
512
511
510
515
514
513
501
502
506
507
509
506
504
508
507
506
505
515
514
513
501
519
See Fig.H-1
Key No.29
517
516
518
520
522
524
523
521
510
511
512
507
509
506
507
509
521
507
506
508
507
506
505
525
507
508
506
505
503
501
501
526
506
507
509
508
507
506
505
Fig.H-6
TCM-X200
MODEL TCM-X200
0103-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
103
H-6
501 630 064 2131 PLATE 4 696H--110-501
502 630 059 2412 BRACKET(PHOTO R) 1 696H--110-502
503 630 059 2405 BRACKET(PHOTO L) 1 696H--110-503
504 630 089 8354 BRACKET 1 696H--110-504
505 630 092 8723 ASSY,SENSOR,PHOTO 5 BPH93,BPH83,BPH53,BPH81,BPH76
696H--110-505
506 411 119 1909 WASHER V 3X7X0.5 22 696H--110-506
507 411 086 4408 WASHER SPR 3 22 696H--110-507
508 411 162 1604 SCR PAN 3X20 10 696H--110-508
509 411 054 6809 NUT HEX 3 10 696H--110-509
510 411 141 4008 WASHER V 4X9X0.8 8 696H--110-510
511 411 141 2905 WASHER SPR 4 8 696H--110-511
512 630 000 7619 BOLT,HEX-SCT 8 696H--110-512
513 411 141 4008 WASHER V 4X9X0.8 8 696H--110-513
514 411 141 2905 WASHER SPR 4 8 696H--110-514
515 630 000 7657 BOLT,HEX-SCT 8 696H--110-515
516 630 077 4818 LEVER 1 696H--110-516
517 630 001 0220 WASHER 1 696H--110-517
518 630 000 7763 BOLT,HEX-SCT 1 696H--110-518
519 630 069 2938 NUT 1 696H--110-519
520 411 054 6809 NUT HEX 3 1 696H--110-520
521 411 040 6202 SCR PAN 3X10 3 696H--110-521
522 411 054 8506 NUT HEX 4 1 696H--110-522
523 411 162 1505 SCR PAN 4X20 1 696H--110-523
524 630 001 8103 SPRING,TENSION 1 696H--110-524
525 630 089 8378 BRACKET 1 696H--110-525
526 630 097 1859 BRACKET(PHOTO R) 1 696H--110-526
MODEL TCM-X200
0103-001
104
R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION

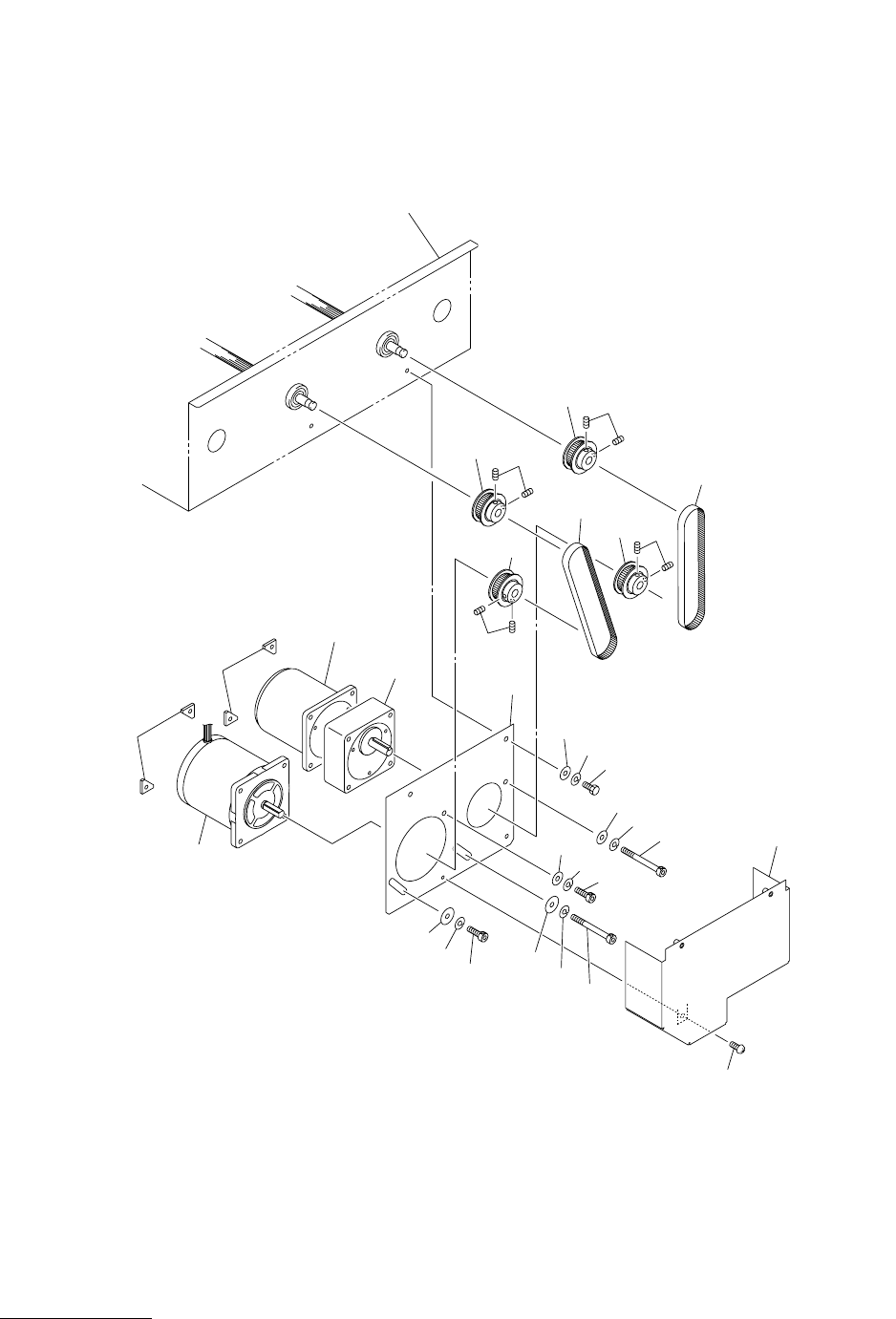

Fig. H-7 ࠦࡦࡌࠕࡌ࡞࠻㚟േㇱ Conveyor Belt Driver
610
611
610
609
614
610
602
603
608
608
609
See Fig.H-1
Key No.1
610
616
609
606
601
605
617
606
605
604
618
606
605
613
607
605
604
607
612
605
613
619
Fig.H-7
TCM-X200
