P-0206-001 - 第110页

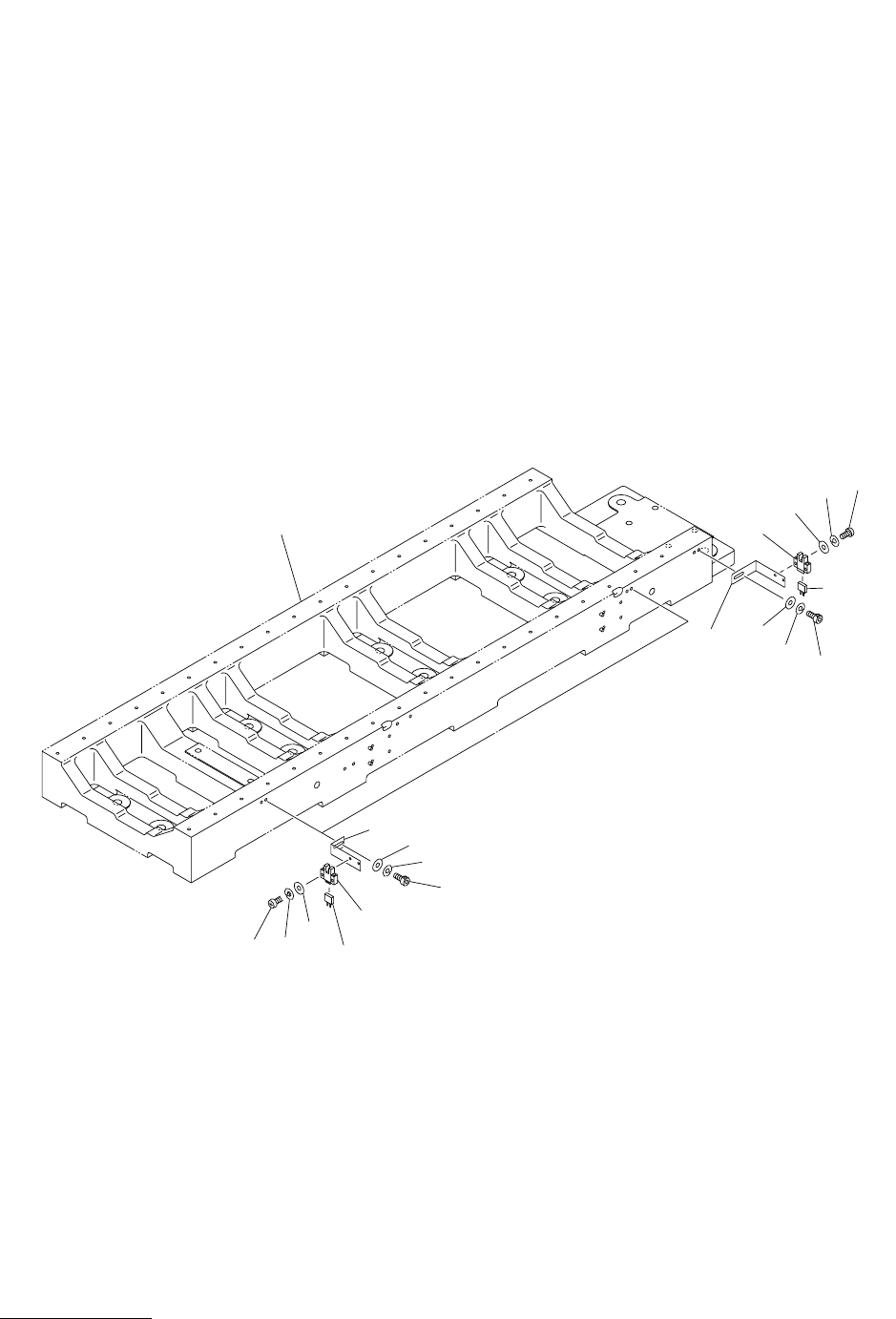

MODEL TCM-X200 021 1-003 108 X ゲޔ Y ゲ X AXIS, Y AXIS Fig. JB-2 X ࠹ࡉ࡞ᬌㇱ X T able Detector 102 103 109 107 105 104 See Fig.JB-1 Key No.1 11 0 108 106 108 11 0 104 101 109 107 105 103 106 Fig.JB-2 TCM-X200-003 4797A-003
MODEL TCM-X200
0203-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
107
JB-1
1 630 097 3990 BASE 1 696JB-110-001
2 630 066 2313 BRACKET,LOCATE 1 696JB-110-002
3 630 064 5460 BRACKET 1 696JB-110-003
4 630 064 5569 HOLDER 1 696JB-110-004
5 630 064 5668 SPACER 1 696JB-110-005
6 630 066 1408 COVER 1 696JB-110-006
7 630 053 2104 COVER 1 696JB-110-007
8 630 064 4005 BRACKET,LOCATE 1 696JB-110-008
9 630 064 5989 MECH PARTS(URETHANES) 1 696JB-110-009
10 630 064 5996 MECH PARTS(URETHANES) 1 696JB-110-010
11 630 064 6023 COLLAR 1 696JB-110-011
12 630 064 6030 COLLAR 1 696JB-110-012
13 630 087 4136 BALL SCREW 1 696JB-110-013
14 630 083 7292 GUIDE,LINEAR 1 696JB-110-014
15 630 063 9278 COUPLING 1 696JB-110-015
16 630 086 3529 MOTOR,AC-SERVO 1 MSVM6(X),#SGMSH-30ACA-TV11
696JB-110-016
17 630 037 6647 BEARING,UNIT 1 696JB-110-017
18 630 000 7770 BOLT,HEX-SCT 38 696JB-110-018
19 630 000 7909 BOLT,HEX-SCT 8 696JB-110-019
20 630 000 7916 BOLT,HEX-SCT 2 696JB-110-020
21 630 000 8005 BOLT,HEX-SCT 1 696JB-110-021
22 630 000 8036 BOLT,HEX-SCT 4 696JB-110-022
23 630 000 8098 BOLT,HEX-SCT 1 696JB-110-023
24 630 000 8159 BOLT,HEX-SCT 4 696JB-110-024
25 630 000 8166 BOLT,HEX-SCT 10 696JB-110-025
26 630 000 8180 BOLT,HEX-SCT 2 696JB-110-026
28 411 141 3001 WASHER SPR 6 6 696JB-110-028
29 411 141 3100 WASHER SPR 8 4 696JB-110-029
30 411 141 3209 WASHER SPR 10 16 696JB-110-030
31 411 141 4305 WASHER V 6X12.5X1.6 6 696JB-110-031
32 411 141 4503 WASHER V 8X17X1.6 4 696JB-110-032
33 411 141 4701 WASHER V 10X21X2 6 696JB-110-033
34 630 001 0251 WASHER 10 696JB-110-034
36 630 110 3754 COVER 1 696JB-110-036
38 630 000 7602 BOLT,HEX-SCT 4 696JB-110-038
39 411 141 2905 WASHER SPR 4 4 696JB-110-039
40 411 141 4008 WASHER V 4X9X0.8 4 696JB-110-040
41 630 111 3906 BOLT,HEX-SCT(BUTTON HEAD) 6 696JB-110-041
MODEL TCM-X200
0211-003
108
X ゲޔY ゲ X AXIS, Y AXIS
Fig. JB-2 X ࠹ࡉ࡞ᬌㇱ X Table Detector
102
103
109
107
105
104
See Fig.JB-1
Key No.1
110
108
106
108
110
104
101
109
107
105
103
106
Fig.JB-2
TCM-X200-003
4797A-003
MODEL TCM-X200
0103-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
109
JB-2
101 630 059 7981 BRACKET 2 696JB-110-101
102 630 097 2764 BRACKET 1 696JB-110-102
103 630 000 0245 SENSOR,PHOTO 3 BPH41,BPH42,BPH43
696JB-110-103
104 630 000 0269 SENSOR,PHOTO(CONNECTOR) 3 696JB-110-104
105 630 000 7640 BOLT,HEX-SCT 6 696JB-110-105
106 411 040 7803 SCR PAN 3X12 6 696JB-110-106
107 411 141 2905 WASHER SPR 4 6 696JB-110-107
108 411 086 4408 WASHER SPR 3 6 696JB-110-108
109 411 141 4008 WASHER V 4X9X0.8 6 696JB-110-109
110 411 119 1909 WASHER V 3X7X0.5 6 696JB-110-110
