P-0206-001 - 第190页

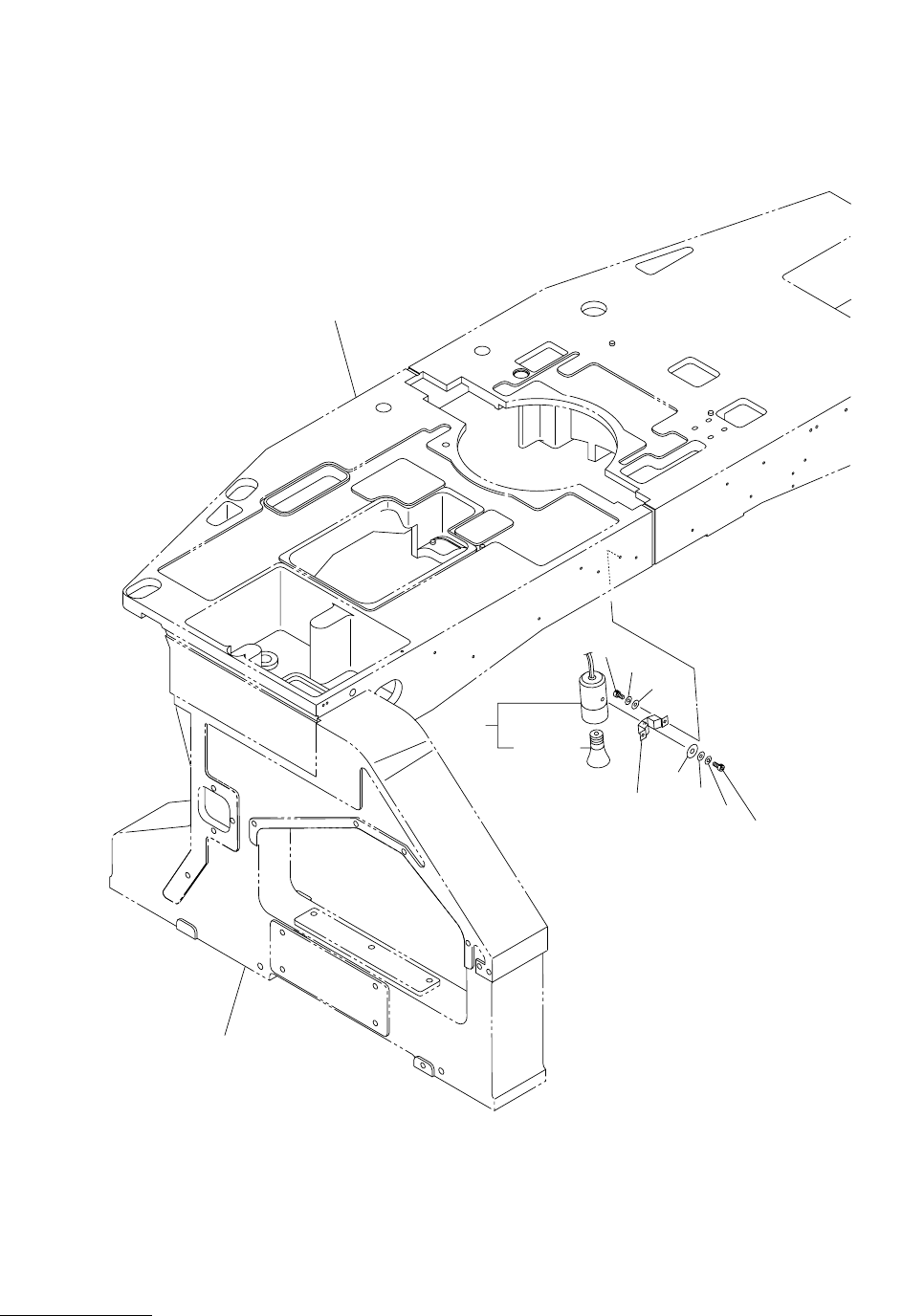

MODEL TCM-X200 021 1-002 188 ᧄㇱ MAIN BODY SECTION Fig. L-3 ࠬࡐ࠶࠻ࠗ࠻ Spotlight 207 208 209 See Fig.L-1 K ey No .12 See Fig.L-1 K ey No .10 204 203 202 201 201-10 205 206 Fig.L-3 TCM-X200-003 4797A-003
MODEL TCM-X200
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
187
L-2
106 630 033 6955 PIPE FITTINGS(BAND) 2 696L--110-106
107 630 069 1450 TUBE 1 696L--110-107
111 630 052 1986 TUBE 1 696L--110-111
116 630 009 3544 PIPE FITTINGS(BAND) 1 696L--110-116
MODEL TCM-X200
0211-002
188
ᧄㇱ MAIN BODY SECTION
Fig. L-3 ࠬࡐ࠶࠻ࠗ࠻ Spotlight
207
208
209
See Fig.L-1
Key No.12
See Fig.L-1
Key No.10
204
203
202
201
201-10
205
206
Fig.L-3
TCM-X200-003
4797A-003
MODEL TCM-X200
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
189
L-3
201 630 093 6377 ASSY,LIGHTING UNIT 1 696L--110-201
201 -10 630 005 4286 LAMP 1
202 630 116 4465 MECH PARTS(RUBBER) 1 696L--110-202
203 411 141 4107 WASHER V 5X10X1 1 696L--110-203
204 411 141 4008 WASHER V 4X9X0.8 1 696L--110-204
205 411 141 2905 WASHER SPR 4 1 696L--110-205
206 630 000 7633 BOLT,HEX-SCT 1 696L--110-206
207 411 141 4107 WASHER V 5X10X1 2 696L--110-207
208 411 141 6705 WASHER SPR 5 2 696L--110-208
209 630 000 7756 BOLT,HEX-SCT 2 696L--110-209
