MODEL TCM-X200 0103-001 68 ࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION Fig. F-3 ㅍࠅ⟎ᬌㇱ T ransfer Position Detector 204 208 207 206 219 218 214 215 209 210 21 1 212 213 217 216 203 202 220 221 222 See Fig.F-2 Key No.106 205 208 207 206 204…
MODEL TCM-X200
0203-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
67
F-2
101 630 095 6924 BRACKET(R) 1 696F--110-101
102 630 107 7031 HOLDER(R) 1 696F--110-102
103 411 141 4008 WASHER V 4X9X0.8 2 696F--110-103
104 411 141 2905 WASHER SPR 4 2 696F--110-104
105 630 000 7619 BOLT,HEX-SCT 2 696F--110-105
106 630 084 1893 GUIDE,LINEAR 1 696F--110-106
107 411 141 6705 WASHER SPR 5 8 696F--110-107
108 630 000 7763 BOLT,HEX-SCT 8 696F--110-108
109 630 048 8821 PLATE(BELT CLIP) 1 696F--110-109
110 630 000 7565 BOLT,HEX-SCT 4 696F--110-110
111 411 140 9905 NUT HEX 3 4 696F--110-111
112 411 141 4305 WASHER V 6X12.5X1.6 2 696F--110-112
113 411 141 3001 WASHER SPR 6 2 696F--110-113
114 630 000 7893 BOLT,HEX-SCT 2 696F--110-114
115 630 090 0927 PLATE(SHADE B) 1 696F--110-115
116 630 001 1883 BEARING,UNIT 1 696F--110-116
117 411 141 4503 WASHER V 8X17X1.6 3 696F--110-117
118 411 141 3100 WASHER SPR 8 3 696F--110-118
119 630 000 8036 BOLT,HEX-SCT 3 696F--110-119
120 630 000 8975 SET SCREW 1 696F--110-120
121 630 107 7048 HOLDER(L) 1 696F--110-121
122 630 001 1883 BEARING,UNIT 1 696F--110-122
123 411 141 4503 WASHER V 8X17X1.6 3 696F--110-123
124 411 141 3100 WASHER SPR 8 3 696F--110-124
125 630 000 8036 BOLT,HEX-SCT 3 696F--110-125
126 630 000 8975 SET SCREW 1 696F--110-126
MODEL TCM-X200
0103-001
68
࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION

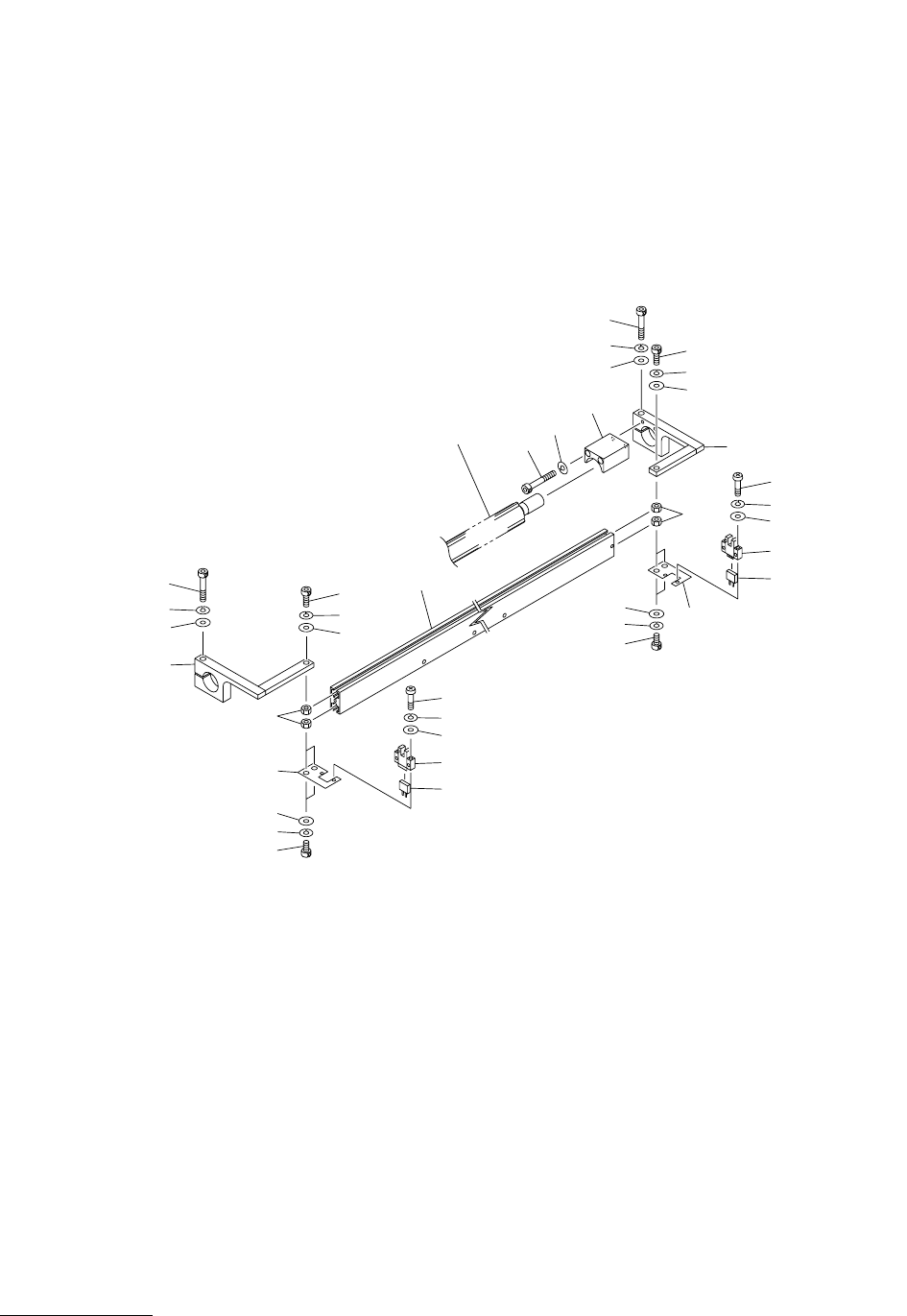

Fig. F-3 ㅍࠅ⟎ᬌㇱ Transfer Position Detector
204
208
207
206
219
218
214
215
209
210
211
212
213
217
216
203
202
220
221
222
See Fig.F-2
Key No.106
205
208
207
206
204
203
202
201
209
210
211
218
214
215
217
216
212
213
Fig.
F-3
4797L
TCM-X300
TCM-X200
4797A
MODEL TCM-X200
0203-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
69
F-3
201 630 084 4146 BRACKET(STOPPER) 1 696F--110-201
202 411 141 4305 WASHER V 6X12.5X1.6 2 696F--110-202
203 411 141 3001 WASHER SPR 6 2 696F--110-203
204 630 000 7923 BOLT,HEX-SCT 2 696F--110-204
205 630 084 4153 SUPPORT 1 696F--110-205
206 411 141 4305 WASHER V 6X12.5X1.6 2 696F--110-206
207 411 141 3001 WASHER SPR 6 2 696F--110-207
208 630 000 7886 BOLT,HEX-SCT 2 696F--110-208
209 411 141 0703 NUT HEX 6 6 696F--110-209
210 630 090 0934 PLATE(PHOTO L) 2 696F--110-210
211 411 141 4305 WASHER V 6X12.5X1.6 4 696F--110-211
212 411 141 3001 WASHER SPR 6 4 696F--110-212
213 630 000 7879 BOLT,HEX-SCT 4 696F--110-213
214 630 000 0245 SENSOR,PHOTO 2 BPH36,BPH37 696F--110-214
215 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 696F--110-215
216 411 088 9005 WASHER F 3X6X0.5 4 696F--110-216
217 411 086 4408 WASHER SPR 3 4 696F--110-217
218 411 162 1604 SCR PAN 3X20 4 696F--110-218
219 630 084 4160 BRACKET(STOPPER) 1 696F--110-219
220 630 084 4177 BLOCK(STOPPER) 1 696F--110-220
221 411 141 2905 WASHER SPR 4 2 696F--110-221
222 630 000 7701 BOLT,HEX-SCT 2 696F--110-222
