MODEL TCM-X200 021 1-003 78 L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION Fig. G-1 ࿕ቯࠦࡦࡌࠕࠪࡘ࠻ Fixed Side Conveyor Chute 27 28 35 26 17 31 32 30 31 33 30 26 35 21 17 26 31 33 30 18 20 39 40 41 43 42 44 38 25 29 21 17 6 22 9 8 22 9 8 1 35 3…
MODEL TCM-X200
0103-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
77
F-7
601 630 065 4202 STAY 2 696F--110-601
602 630 097 1866 PLATE(FEED) 1 696F--110-602
604 411 141 4107 WASHER V 5X10X1 8 696F--110-604
605 411 141 6705 WASHER SPR 5 8 696F--110-605
606 630 000 7763 BOLT,HEX-SCT 8 696F--110-606
607 411 140 8007 SCR TRS 5X6 2 696F--110-607
608 630 005 6525 BLOCK 2 696F--110-608
609 630 057 7068 PLATE(PUSH) 2 696F--110-609
610 411 141 4008 WASHER V 4X9X0.8 4 696F--110-610
611 411 141 2905 WASHER SPR 4 4 696F--110-611
612 630 000 7633 BOLT,HEX-SCT 4 696F--110-612
613 411 141 4305 WASHER V 6X12.5X1.6 2 696F--110-613
614 411 141 3001 WASHER SPR 6 2 696F--110-614
615 411 140 6003 BOLT WING 6X20 2 696F--110-615
616 630 000 7503 BOLT,HEX-SCT 2 696F--110-616
MODEL TCM-X200
0211-003
78
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

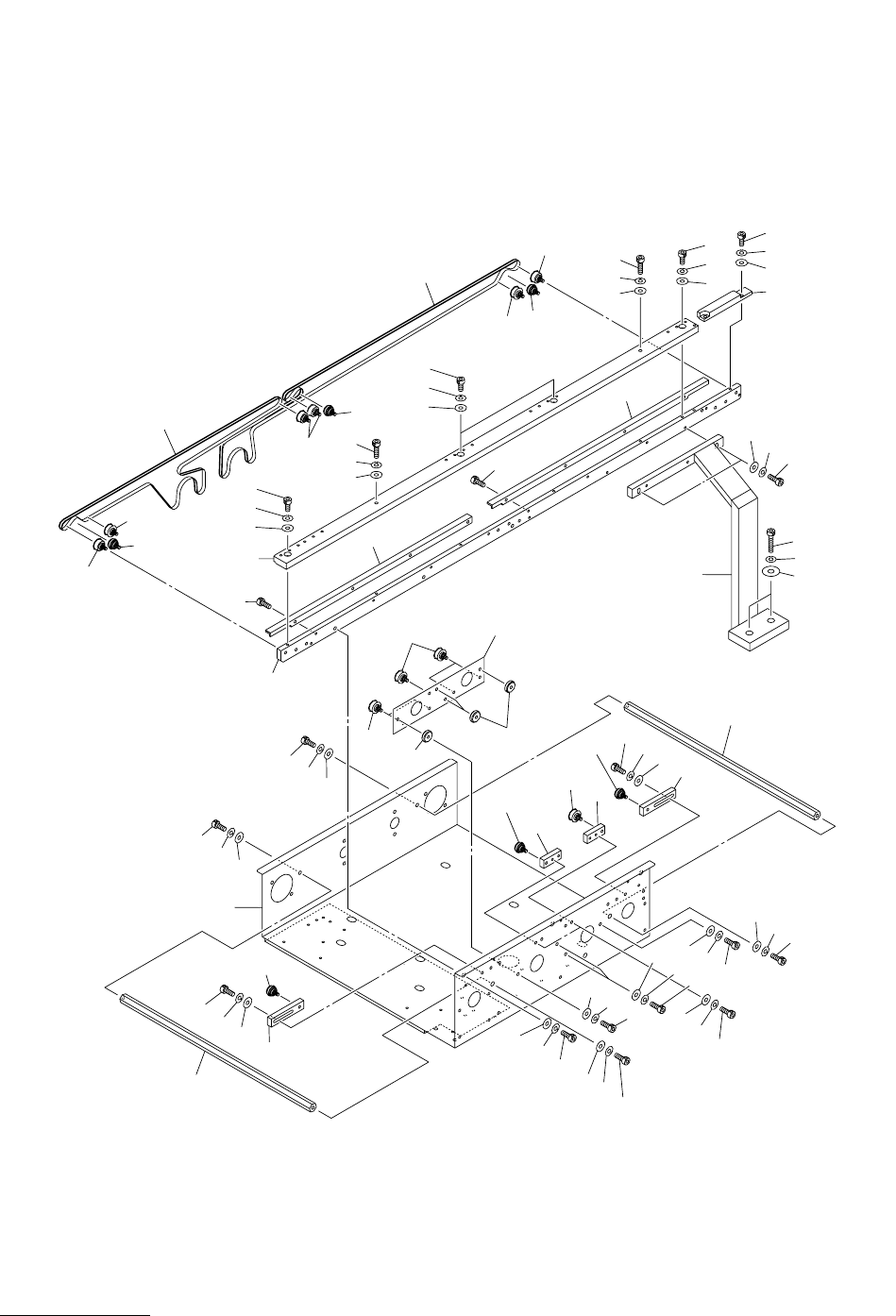

Fig. G-1 ࿕ቯࠦࡦࡌࠕࠪࡘ࠻ Fixed Side Conveyor Chute
27
28
35
26
17
31
32
30
31
33
30
26
35
21
17
26
31
33
30
18
20
39
40
41
43
42
44
38
25
29
21
17
6
22
9
8
22
9
8
1
35
35
16
2
16
37
5
4
3
5
4
3
8
9
22
3
4
5
3
4
5
3
4
5
30
31
21
8
37
9
22
8
9
22
23
26
26
35
26
23
24
24
31
33
30
31
33
30
31
32
30
Fig.G-1
TCM-X200-003
4797A-002
MODEL TCM-X200
0211-003
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
79
G-1
1 630 097 1569 BASE(CONVEYOR L) 1 696G--110-001
2 630 097 1576 PLATE,LOCATE 1 696G--110-002
3 411 141 4107 WASHER V 5X10X1 8 696G--110-003
4 411 141 6705 WASHER SPR 5 8 696G--110-004
5 630 000 7763 BOLT,HEX-SCT 8 696G--110-005
6 630 097 1590 PLATE(MAE) 1 696G--110-006
8 411 141 4305 WASHER V 6X12.5X1.6 7 696G--110-008
9 411 141 3001 WASHER SPR 6 7 696G--110-009
16 630 077 4726 COLLAR 4 696G--110-016
17 630 092 6224 PULLEY,FLAT 4 696G--110-017
18 630 077 4719 GUIDE(MAE 2) 1 696G--110-018
20 630 097 1620 CHUTE(R MAE) 1 696G--110-020
21 630 000 7640 BOLT,HEX-SCT 12 696G--110-021
22 630 000 7886 BOLT,HEX-SCT 7 696G--110-022
23 630 075 6159 PLATE 2 696G--110-023
24 630 077 4689 SPACER 2 696G--110-024
25 630 097 1637 CHUTE(L MAE) 1 696G--110-025
26 630 092 6231 PULLEY,FLAT 6 696G--110-026
27 630 089 7685 BELT,FLAT 1 696G--110-027
28 630 090 8008 BELT,FLAT 1 696G--110-028
29 630 097 1675 GUIDE(MAE1) 1 696G--110-029
30 411 141 4008 WASHER V 4X9X0.8 12 696G--110-030
31 411 141 2905 WASHER SPR 4 12 696G--110-031
32 630 000 7664 BOLT,HEX-SCT 2 696G--110-032
33 630 000 7633 BOLT,HEX-SCT 6 696G--110-033
35 630 092 6217 PULLEY,FLAT 8 696G--110-035
37 630 085 6286 STAY 2 696G--110-037
38 630 106 4314 BRACKET 1 696G--110-038
39 411 141 4008 WASHER V 4X9X0.8 2 696G--110-039
40 411 141 2905 WASHER SPR 4 2 696G--110-040
41 630 000 7664 BOLT,HEX-SCT 2 696G--110-041
42 630 001 0237 WASHER 2 696G--110-042
43 411 141 3001 WASHER SPR 6 2 696G--110-043
44 630 000 7916 BOLT,HEX-SCT 2 696G--110-044
