Science And Technology
2010-1-19 JT 何隆海
二电气部分

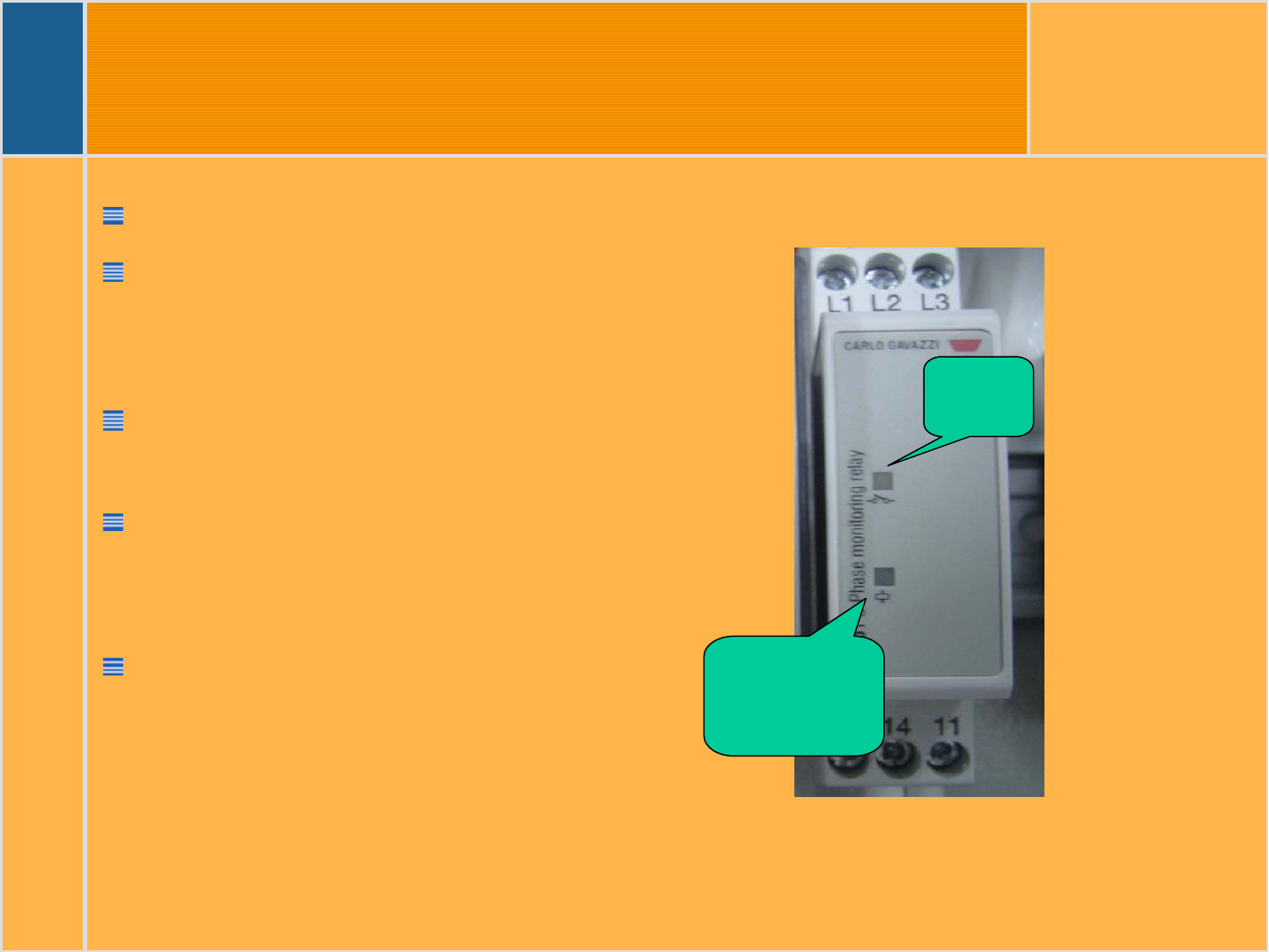

5）相序开关
我们设备上使用DPA51型
相序开关。（功能接近于中
间继电器）
当三相相序正常时，只有电
源指示亮灯；
当相序不对时，电源指示与
常开点指示灯同时点亮。常
闭触点断开，常开触点闭合。
当接入JT NS/VS设备的电
源相序错误时，设备会有风
机电源故障的报警。
电源指示
常开点
Science And Technology
2010-1-19 JT 何隆海
二电气部分

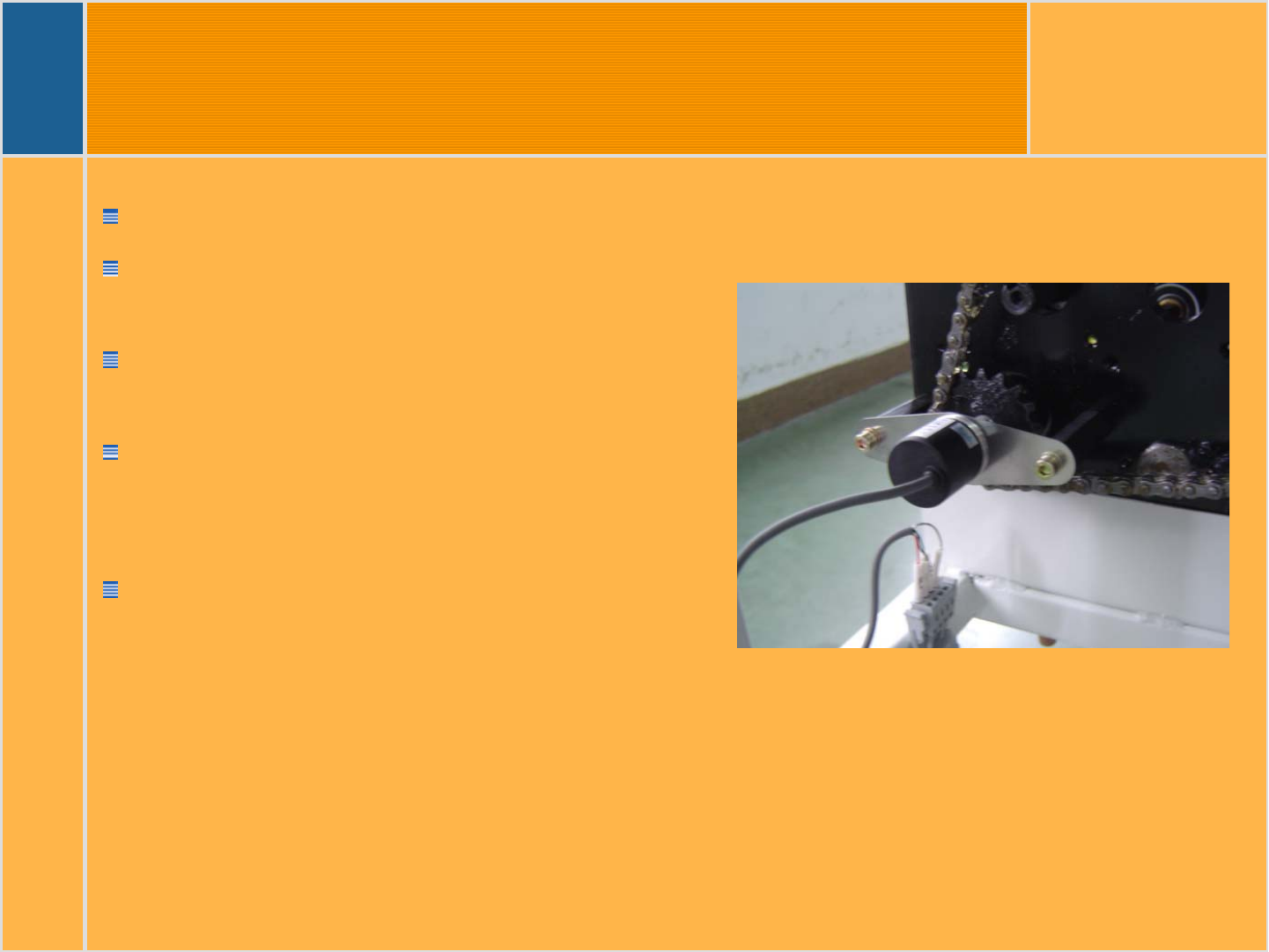

6）编码器
编码器工作原理：将机械位移或者
机械旋转信号转换为电信号输出
我们回流焊上使用OSS-036-2HC
（360P/R）型号编码器用来测速
其中红RED+24V，黑Black为0V；
绿Green或蓝Blue为Signal A，白
white为Signal B（我们用Signal A）
编码器使用连轴器与主传动轴连
接，当编码器信号线受干扰或者连
轴器连接转动不良时，会导致速度
异常。
Science And Technology
2010-1-19 JT 何隆海
二电气部分

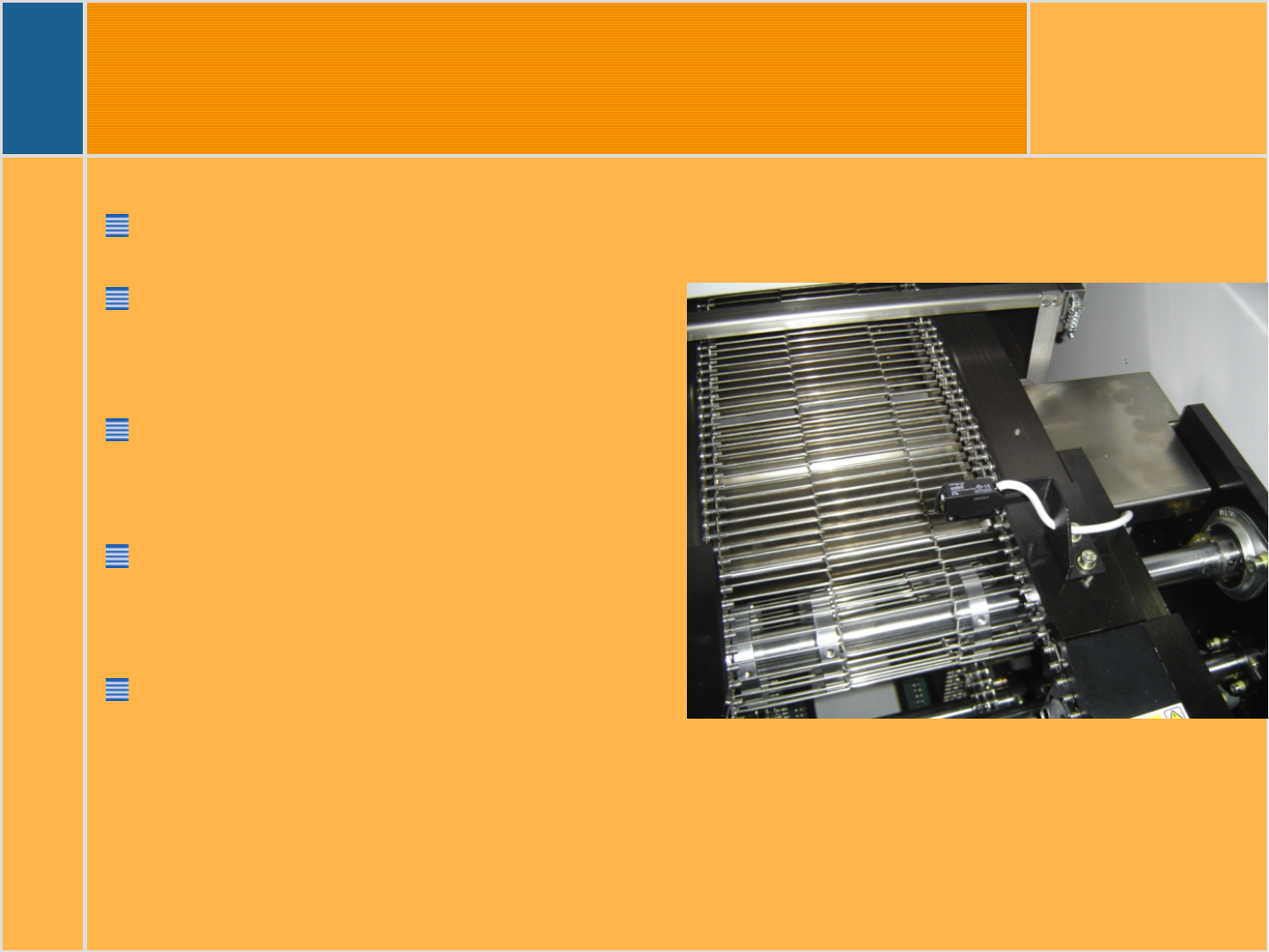

7）光电开关
俗称光眼，当感应到物
体时，会输出一个信号
在我们回流炉上使用的
HP300-D1型
棕色为+24V，蓝色为
OV。黑色为输出信号
当感应到物体时，棕色
对黑色线会有24V电压
