塑壳断路器
功能与特性
发电机保护—电磁式脱扣器
发电机保护—热磁式脱扣器
单磁脱扣器
壳架等级额
定电流 I
nm
(A)
额定电流 I
n
(A)
短路保护电
流设定方式
短路保护电流设定
值I
i
(A) 及允差
短路保护单极动作
电流设定值 I
i
(A)
脱扣时间
短路保护
160(W125)
160:25-160
W125:25-125
固定 5I
n
，±20%(In ≤ 40A 不适用 ) 7I
n
＜ 0.2s
250 125-250 固定 5I
n
，±20% 7I
n
400 250-400 固定 5I
n
，±20% 7I
n
630 400-630 固定 5I
n
，±20% 7I
n
800(W630)
800:630-800
W630:630
固定 5I
n
，±20% 7I
n
1000(W800)
1000:800-1000
W800:800
固定 5I
n
，±20% 7I
n
热磁脱扣器
壳架等级额
定电流 I
nm
(A)
额定电流 I
n
(A) 过载保护电流设定方式 脱扣特性
过载保护
63-1000(W800) 10-1000 固定
I²t= 常数；
1.05I
n
( 冷态 )，2h 不脱扣 (I
n
>63A),1h 不脱扣 (I
n
≤ 63A)；
1.3I
n
( 热态 )，2h 内脱扣 (I
n
>63A),1h 内脱扣 (I
n
≤ 63A)
160(W125)-1000(W800) 25~1000 热可调磁固定
单极动作：短路脱扣器在上述短路保护单极动作电流设定值的 120% 下应动作
壳架等级额定电流 I
nm
(A) 额定电流 I
n
(A)
短路保护电
流设定方式
短路保护电流设定
值I
i
(A) 及允差
脱扣时间
中性极保护
( 四极代号
C/D)
160(W125)
160:25-160
W125:25-125
固定 I
n
，I
i
，±20%
＜ 0.2s
250 125-250 固定 I
n
，I
i
，±20%
400 250-400 固定 I
n
，I
i
，±20%
630 400-630 固定 I
n
，I
i
，±20%
800(W630)
800:630-800
W630:630
固定 I
n
，I
i
，±20%
1000(W800)
1000:800-1000
W800:800
固定 I
n
，I
i
，±20%
电磁脱扣器
壳架等级额
定电流 I
nm
(A)
额定电流 I
n
(A)
短路保护电
流设定方式
短路保护电流设定
值I
i
(A) 及允差
短路保护单极动作
电流设定值 I
i
(A)
脱扣时间
短路保护
160(W125)
160:25-160
W125:25-125
固定 5I
n
，±20%（I
n
≤ 40A 不适用） 7In
＜ 0.2s
250 125-250 固定 5I
n
，±20% 7In
400 250-400 固定 5I
n
，±20% 7In
630 400-630 固定 5I
n
，±20% 7In
800(W630)
800:630-800
W630:630
固定 5I
n
，±20% 7In
1000(W800)
1000:800-1000
W800:800
固定 5I
n
，±20% 7In
正泰昆仑
内部附件
AX 辅助触头
功
能：
远程指示断路器的合闸 (ON) 或分闸 / 自由脱扣 (OFF) 状态的附件，接在断路器的辅助回路中。
型号说明 (63A~1000A 壳架 )
型号说明 (1250A、1600A 壳架 )：
1250A、1600A 壳架辅助触头型号：AX-8/M8。
表 1 壳架代号
指示断路器的分、合状态
电气特性
接线图
辅助触头可以与指示灯构成控制回路。在不打开配电柜时可通过指示灯确定断路器分、合闸状态。
例：63/125 壳架右辅助触头代号：AX-M1 R
AX-
□ □ □ □
适用产品类别：通用( 省略)
适用产品极数：2P(2)，通用 ( 省略 )
安装位置代号：左边安装 (L)，右边安装 (R)
壳架代号 ( 见下表 1)
辅助触头名称代号
壳架 63/125 160(W125) 250 400/630 800(W630) 1000(W800) 1250/1600
代号 M1 M2 M3 M4 M5 M6 8/M8
AX
分闸或自由脱扣
FX12
FX14
合闸
FX12
FX14
FX11
FX11
工作电压 (V)
AC-15 DC-13
AC380/400/415 DC110 DC220/250
工作电流 (A)
63~250 壳架 0.26 0.14 0.14
400~1000(W800) 壳架 0.4 0.2 0.2
1250、1600 壳架 0.47 0.27 0.27
AX-M3 辅助触头
辅助触头与本体拼装示意图
正泰-智慧能源解决方案提供商
l
020
塑壳断路器

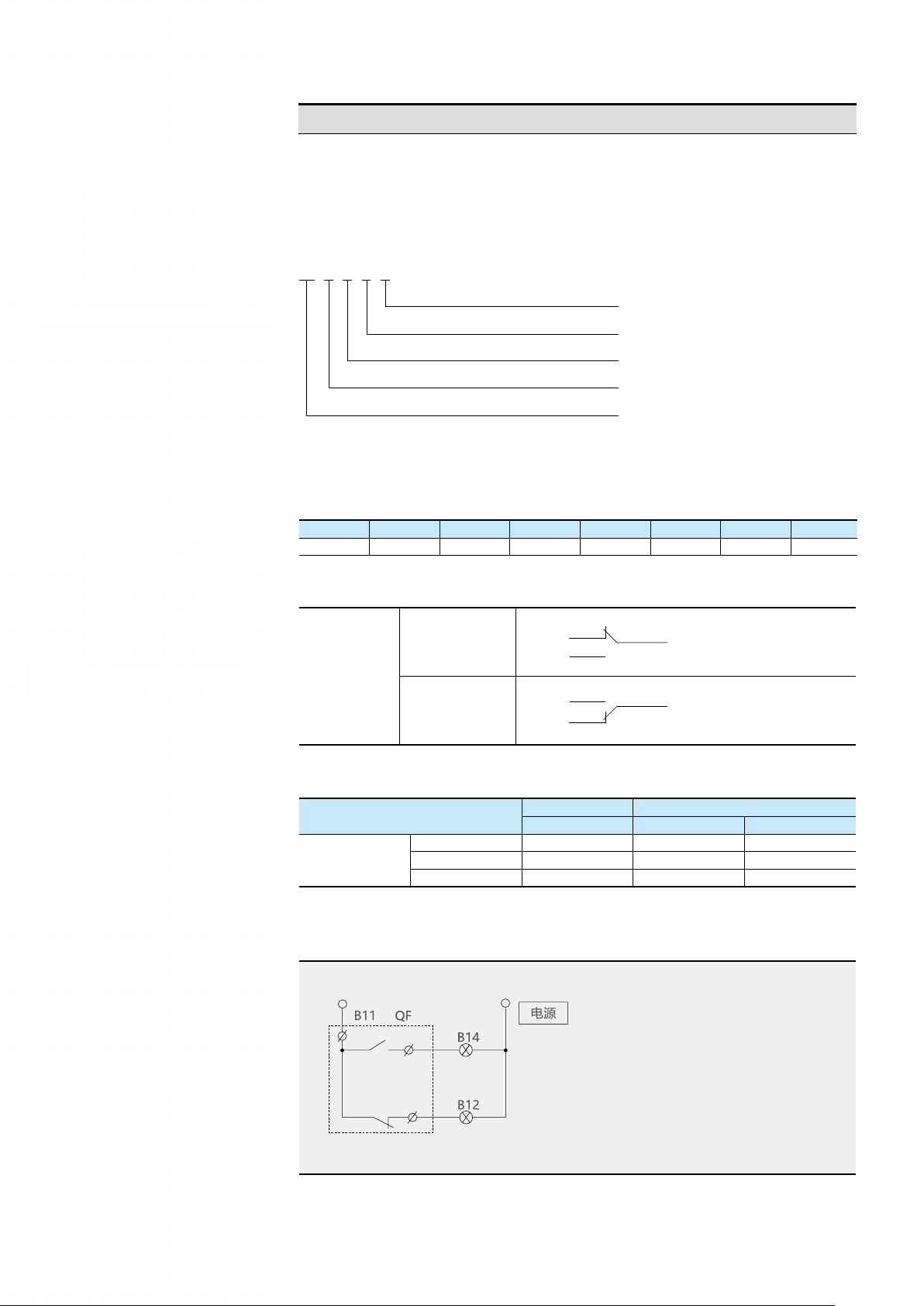

AL-M6 报警触头
报警触头与本体拼装示意图
内部附件
AL 报警触头
功能：主要用于断路器当发生故障后或自由脱扣时提供信号。
报警触头发出故障指示信号的原因有：
● 自由脱扣
● 故障脱扣 ( 过载或短路脱扣、欠压脱扣 )
型号说明 (63A~1000A 壳架 )
型号说明 (1250A、1600A 壳架 )：
1250A、1600A 壳架报警触头型号：AL-8/M8。
表 1 壳架代号
指示断路器的分、合状态
电气特性
接线图
报警触头可以与指示灯、蜂鸣器等相连接，当断路器自由脱扣或故障脱扣时，可确定断路器所处状态。
例： 63/125 壳架左报警触头代号：AL-M1 L
AL
-
□ □ □ □
适用产品类别：通用( 省略)
适用产品极数：2P(2)，通用 ( 省略 )
安装位置代号：左边安装 (L)，右边安装 (R)
壳架代号 ( 见下表 1)
报警触头名称代号
壳架 63/125 160(W125) 250 400/630 800(W630) 1000(W800) 1250/1600
代号 M1 M2 M3 M4 M5 M6 8/M8
AL
分闸或合闸
OFF & ON
B12
B14
脱扣 TRIP
B12
B14
B11
B11
工作电压 (V)
AC-15 DC-13
AC380/400/415 DC110 DC220/250
工作电流 (A)
63~250 壳架 0.26 0.14 0.14
400-1000(W800) 壳架 0.4 0.2 0.2
1250、1600 壳架 0.47 0.27 0.27
