正泰-智慧能源解决方案提供商 l 028 塑壳断路器 PIA 插入式 表 1 壳架代号 例： 160 壳架三极断路器插入式附件代号：PIA-M2 3 PIA - □ □ 适用产品极数： 3(3P)，4(3P) 壳架代号 ( 见下表 1) 插入式附件名称代号 壳架 63/125 160(W125) 250 400/630 800(W630) 1000(W800) 代号 M1 M2 M3 M4 M5 M6 功能：无需拆装进出线，可快速方便更…
正泰昆仑
外部附件
ERH 手动操作机构
表 1 壳架代号
手动操作机构安装尺寸图
壳架：63、125、160(W125)、
250、400、630、800(W630)、
1000(W800)
1250、1600
例： 63/125 壳架断路器手动操作机构代号：ERH-M1
ERH
-
□ □
适用产品类别：通用( 省略)
壳架代号 ( 见下表 1)
手动操作机构名称代号
壳架 63/125 160(W125) 250 400/630 800(W630) 1000(W800) 1250/1600
代号 M1 M2 M3 M4 M5 M6 M7
壳架电流 63A/125A
160(W125)A
250A 400A/630A
800(W630) 1000(W800)A
1250A/1600A
安装尺寸 H(mm) 53.5 61.5 63.5 98 97 97 68.5
手柄长度 L(mm) 65 95 125
功能：采用独特的设计和传动结构，通过旋转手柄来实现对断路器的合闸、分闸和再扣操作。
型号说明
ERH-M6
手动操作机构与本体拼装示意图
L
正泰-智慧能源解决方案提供商
l
028
塑壳断路器
PIA 插入式
表 1 壳架代号
例： 160 壳架三极断路器插入式附件代号：PIA-M2 3
PIA
-
□ □
适用产品极数： 3(3P)，4(3P)
壳架代号 ( 见下表 1)
插入式附件名称代号
壳架 63/125 160(W125) 250 400/630 800(W630) 1000(W800)
代号 M1 M2 M3 M4 M5 M6
功能：无需拆装进出线，可快速方便更换断路器。
型号说明
PIA-M2
外部附件
DRH 手动操作机构
表 1 壳架代号
手动操作机构安装尺寸图
例： 63/125 壳架断路器手动操作机构代号：DRH-M1
DRH
-
□ □
适用产品类别：通用( 省略)
壳架代号 ( 见下表 1)
手动操作机构名称代号
壳架 63/125 250
代号 M1 M3
壳架电流
尺寸代号
L H W
NXM-63S 117 109.5 25
NXM-125S 117 109.5 25
NXM-250S 126 121.5 35
功能：采用独特的设计和传动结构，通过旋转手柄来实现对断路器的合闸、分闸和再扣操作。
型号说明
侧开门手操
4xΦ15
柜门
78
52.5
105
L
78
105
W
117max
Φ90
Φ77
柜门
1.2-3.2
H±2
正泰昆仑
外部附件

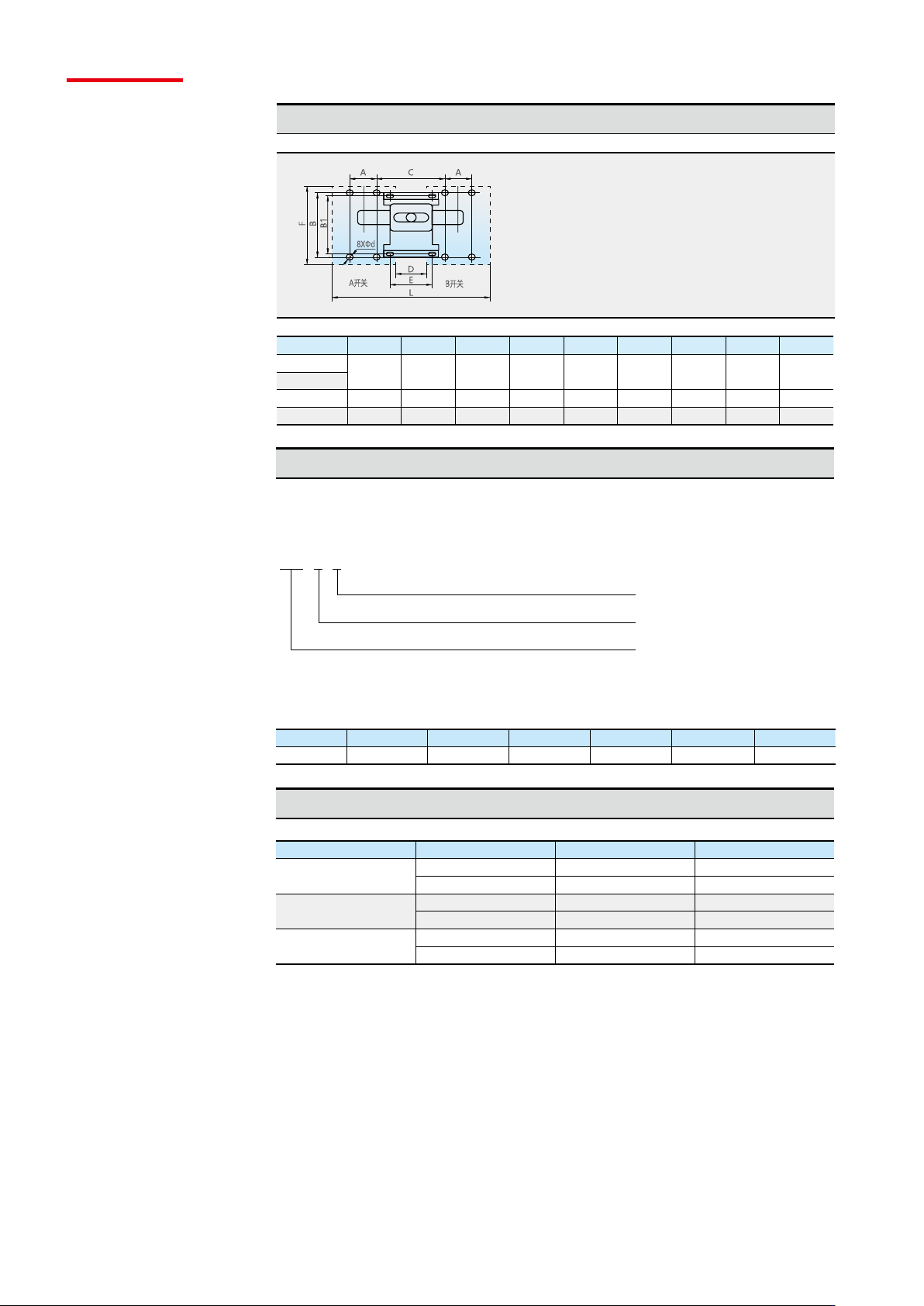

机械联锁机构
产品型号 A B B1 C D E F L Φd
NXM-63S
25 117 95 83 30 80 135 186 4.2
NXM-125S
NXM-160S 30 130.5 107 84.3 24.3 37.5 155 114.3 4.5
NXM-250S 35 126 142 100 30 100 165 240 4.2
RCP 板后接线
插入式、板后接线电流降容表
表 1 壳架代号
例： 63/125 壳架三极断路器板后接线代号：RCP-M1 3
备注：表内未说明的额定电流不需降容。
RCP
-
□ □
适用产品极数：3(3P)，4(4P)
壳架代号 ( 见下表 1)
板后接线名称代号
壳架 63/125 160(W125) 250 400/630 800(W630) 1000(W800)
代号 M1 M2 M3 M4 M5 M6
壳架等级 额定电流 (A) 插入式降容电流 (A) 备注
630
500 450
630 520
800(W630)
700(800 壳架 ) 650
800 720
1000(W800)
900(1000 壳架 ) 850
1000 920
功能：使断路器具有灵活的接线方式，用于配合配电盘或其他需要实现安装板后接线。
型号说明
RCP-M3
板后接线与本体拼装示意图
