Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch Ausgabe 07/2004 1.7 CACCIA mit der SIPLACE verbinden 36 1.7 CAC CIA mit der SIPLACE verbinden Um über ein Laptop oder übe r PC auf die SIPLACE-Masc hine zugrei…
1 Deutsch Installation und Erste Schritte mit CACCIA SIPLACE
1.6 Installation von CACCIA Ausgabe 07/2004
35
1.6.4.2 Desktop erscheint nicht
Mögliche Ursachen und deren Fehlerbehebung:
1. Überprüfen Sie, ob die Skripten installiert sind und ob deren Verzeichnisse übereinstimmen.
Führen Sie nachfolgende Schritte in der angegebenen Reihenfolge aus:
2. Installieren Sie die Toolbox-Skripte (siehe Seite 28)
3. Verbinden Sie die installierten Skripte (siehe Seite 33)
1.6.4.3 Funktionen von CACCIA können nicht ausgeführt werden
Falsche CAN-Karte ausgewählt.
Mögliche Ursachen und deren Fehlerbehebung:
1. Überprüfen Sie, ob Sie die richtige CAN-Karte in der CACCIA-Oberfläche ausgewählt haben.
1.6.4.4 CACCIA kann nicht gestartet werden (nur bei Windows NT)
Mögliche Ursachen und deren Fehlerbehebung:
1. Prüfen Sie den Einbau der CAN-Karte und kontrollieren Sie deren Anschlüsse.
2. Kontrollieren Sie den CAN-Treiber-Status.
Der CAN-Treiber muss bei jedem Start des PCs/Laptops automatisch gestartet werden.
→ Dazu setzen Sie im Startmenü von Windows NT Start → Einstellungen → Systemsteue-
rung → Geräte den Starttyp des CAN-Treibers von Manuell auf Automatisch.
→ Der CAN-Treiber wird nach jedem Start des PCs/Laptops aktiviert und kann auch von Be-
nutzern ohne Administrator-Rechten genutzt werden.
3. Interrupt- oder Adressenkonflikt (nur bei KVASER für Laptop)
ÜberprüfenSie dieEinstellungdesInterruptsund der Portadresse. DieseAngabenkönnen Sie
unter der Windows NT-Diagnose ermitteln.
→ Dazu öffnen Sie im Startmenü von Windows NT Start → Programme → Verwaltung →
Windows NT-Diagnose
→ WählenSie dieRegisterkarte Ressourcenum dieBelegungen desInterrupts(IRQ) unddie
Portadresse (Port) ablesen zu können.
→ Um diese Einstellungen zu ändern, müssen Sie den Setup des CAN-Treibers erneut durch-
führen.
Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch
Ausgabe 07/2004 1.7 CACCIA mit der SIPLACE verbinden
36
1.7 CACCIA mit der SIPLACE verbinden
Um über ein Laptop oder über PC auf die SIPLACE-Maschine zugreifen zu können, müssen Sie
Ihr Laptop /PC mit der SIPLACE verbinden und an der Station anschließen. Gehen Sie dazu wie
nachfolgend beschrieben vor:
→ Starten Sie CACCIA. Wählen Sie dazu im Windows-Startmenü Programme → CACCIA →
CACCIA oder über das Symbol auf Ihrem Desktop.
→ Wählen Sie die CAN-Karte, die auf Ihrem System installiert ist aus. Dazu betätigen Sie in der
Grundansicht das Symbol . Das Dialogfenster Erweiterte Subsystem-Konfiguration
öffnet sich.

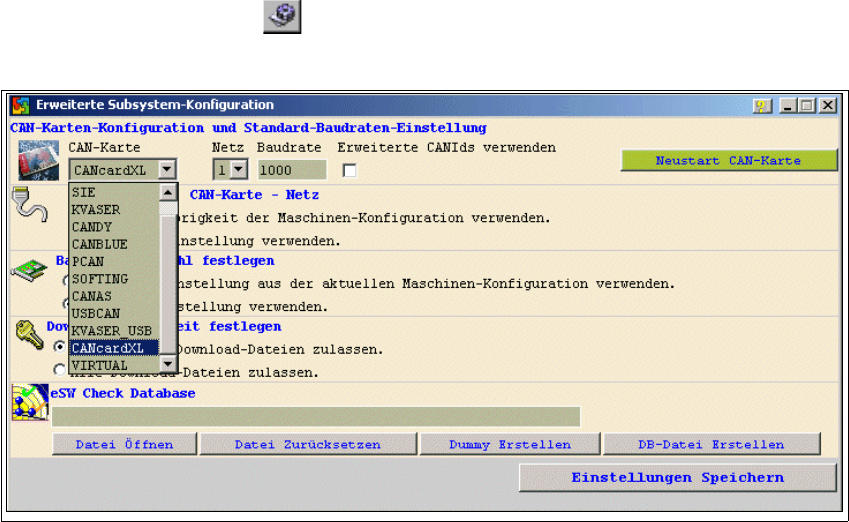

Abb. 1 - 27 CACCIA - Erweiterte Subsystem-Konfiguration
→ Wählen Sie aus dem Listenfeld CAN-Karte die CAN-Karte aus, die in Ihrem Laptop / PC ein-
gebaut ist.
→ Wählen Sie zu der ausgewählten CAN-Karte das passenden Netz aus dem Listenfeld Netz
aus.
1 Deutsch Installation und Erste Schritte mit CACCIA SIPLACE
1.7 CACCIA mit der SIPLACE verbinden Ausgabe 07/2004
37
DeruntenstehendenTabelle können Sie entnehmen,zu welcher CAN-Karte, Siewelches Netz
auswählen müssen.
→ Haben Sie alle Eingaben gemacht, bestätigen Sie diese mit der Schaltfläche Einstellungen
Speichern.
→ Konfigurieren Sie jetzt die SIPLACE-Maschine. Dazu betätigen Sie in der Grundansicht das
Symbol . Das Dialogfenster Maschinen-Konfiguration öffnet sich.
Abb. 1 - 28 CACCIA - Maschinen-Konfiguration
CAN-Karte Netz
ESD 2
SIE 2
KVASER 2
CANDY 1
CANBLUE 1
PCAN 1
SOFTING 2
CANAS 2
USBCAN 1
KVASER-USB ?
Tabelle: CAN-Karte - Netz
