Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch Ausgabe 07/2004 1.10 Übersicht der J umpereinstellungen der einzelnen Subsy steme 50 1.10.2.4 Kop fadapter f ür 6/12 C&P Kop f Bei Kopf-M odularität k ann …
1 Deutsch Installation und Erste Schritte mit CACCIA SIPLACE
1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme Ausgabe 07/2004
49
1.10.2.3 CAN-Prozessorboard 16 Bit
Der 16 Bit CAN-Prozessor wird für unterschiedliche Funktionen, auf folgenden Baugruppen
eingesetzt:
– Visionboard, Kommunikation und Steuerung mit den ICOS-System.
– Hauptplatine am Twin-Kopf, Steuerung des Vakuumgenerators.
– Visionboard für die stationäre IC (FC) - Kamera, Kommunikation und Steuerung mit dem
ICOS-System in Sektor 2 und 4.

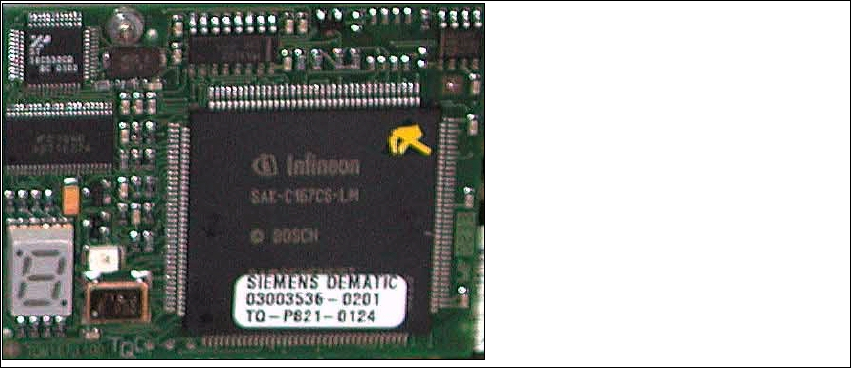

Abb. 1 - 37 16 Bit Prozessor
Beschreibung der 7 Segmentanzeige (Normalbetrieb "." blinkt):
– Nach den Einschalten erscheint kurzzeitig eine "0" im Display
– Anzeige "b" Bios wurde gestartet.
– Anzeige blinkt abwechselnd "b" und "." → keine Applikation vorhanden bzw. konnte nicht ge-
startet werden.
– Anzeige "-I" und "I-" Applikation wurde geladen und jetzt gestartet.
– Der "." auf der Anzeige blinkt.
(1) 7 Segmentanzeige
(2) LED bei manuellen RESET des
Prozessors
(3) 16 Bit Prozessor
Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch
Ausgabe 07/2004 1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme
50
1.10.2.4 Kopfadapter für 6/12 C&P Kopf
Bei Kopf-Modularität kann der Kopfadapter für die 6 und 12 Segmente C&P Köpfe verwendet
werden. Bei Einsatz des Twin-Kopfes muss der Kopfadapter getauscht werden.

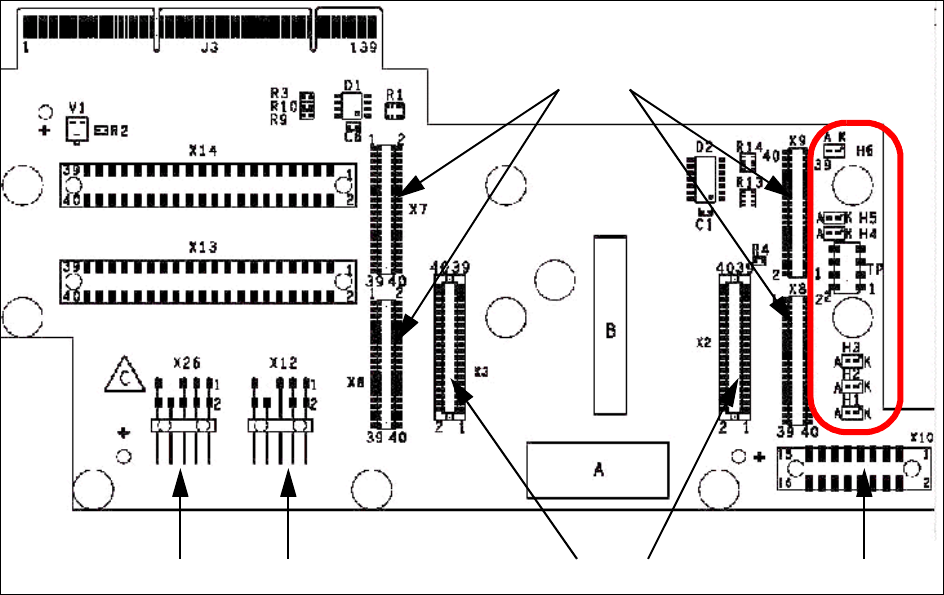

Abb. 1 - 38 Kopfadapter für6/12C&PKopf
Legende
(1) X6-X9 Steckerleiste für CAN-Prozessorboard 80C515C 8Bit
(2) X2/X3 Steckerleiste für die Schrittmotor-Platine
(3) X10 Stecker Vakuum-Platine
(4) X12 Dp-Station (Motor, Spursignale)
(5) X26 Option BE-Sensor
(6) X13/14 Stecker für Flachbandkabel Zwischenverteiler
(7) Stecker zum Kopfinterface
1
2
45
3
6
7
LED‘S
1 Deutsch Installation und Erste Schritte mit CACCIA SIPLACE
1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme Ausgabe 07/2004
51
Beschreibung LED‘s:
– LZOS, die Lichtschranke oben ist frei, LED an, wenn Z-Achse nach unten fährt.
– LZUS, die Lichtschranke unten hat durch das aufsetzen auf den Förderer oder auf die Leiter-
platte eine Reflexion am Keramikring der Pinole erkannt.
– LSM, Schrittmotorsteuer-Platine fehlt (Grün / auch LS.. LED’s dann auch dauernd ON)
– LSZD, Lichtschranke an der Kurvenscheibe des Einschwenkmotors der Drehstation.
– LSVZ, Lichtschranke an der Kurvenscheibe des Ventilstellantriebs Abholen / Bestücken.
– LSVA, Lichtschranke an der Kurvenscheibe des Ventilstellantriebs in der Abwurfposition.
1.10.2.5 Schrittmotor-Platine
Die Schrittmotor-Platine für die Ventilstellantriebe und die Einschwenkfunktion an der DP-Station
ist unterhalb der CAN-Prozessor-Platine 80C515C auf den Kopfadapter montiert. (Fehlende
Platine wird durch die LSM LED am Kopfadapter gemeldet. Außerdem ist die CAN-Bus-
Prozessor-Platine dann nicht mehr zu befestigen.)

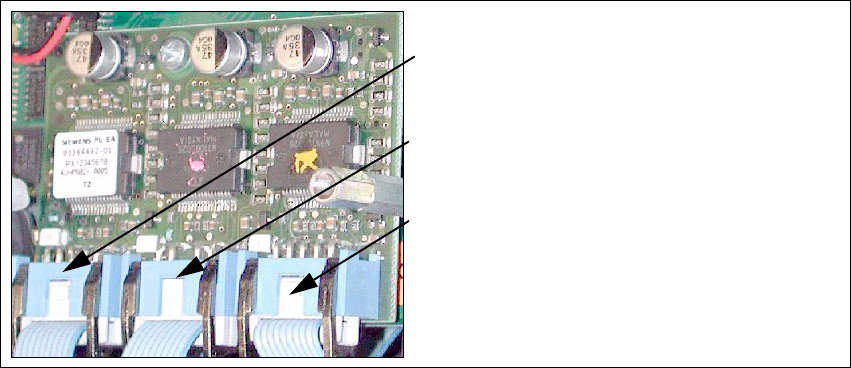

Abb. 1 - 39 Schrittmotor-Platine
2
3
1
Schrittmotor Abwurfposition
(für S/F, HS und HF-Maschinen)
Schrittmotor Bestück-,Abhol- und Ab-
wurfposition HF/HF3
Schrittmotor DP-Achse
