Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch Ausgabe 07/2004 1.10 Übersicht der J umpereinstellungen der einzelnen Subsy steme 56 1.10.3.2 V isionprozessor-Pl atine Die Visionpro zessor -Platine i st auf …
1 Deutsch Installation und Erste Schritte mit CACCIA SIPLACE
1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme Ausgabe 07/2004
55
Beschreibung
LED‘s und DIP-Schalter am Kopfinterface:
LED 1-7 (Funktionale Prüfung)
– SPI - Serial parallel interface (A/D oder D/A Wandler in Zukunft)
– D-ON - Digital ON 5V DC/DC Wandler
– H-OK - Kopfadapter-Platine angesteckt
– C-In - CAN Intern unbenutzt
– MRST - Main Reset
– F-UC - unbenutzt
– MP - "Main Power fail": 5V Spannungsversorgung fehlen an der Maschine
(z.B.für den CAN-Bus)
LED 1-10 (LED´s für Spannungen)
– Vcc - Spannungsversorgung +5VKopfinterface
– N15V - Minus 15 Volt (von der Axis unit → Fehler → LED rot)
– P3,3V - unbenutzt
– P15V - Plus 15 Volt (von der Axis unit → Fehler → LED rot)
– P24V - 24 Volt Spannungsversorgung (z.B.Schrittmotoren)
– AV ER - unbenutzt
– EN AN - unbenutzt
– P5V - 5 Volt Spannungsversorgung Spursignale X-Achse → rote LED EIN bei Fehler
– VccF - 5 Volt Spannungsversorgung für digital Schaltungen +5V außerhalb Toleranz
– TMP - Temperaturüberwachung X-Achse
Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch
Ausgabe 07/2004 1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme
56
1.10.3.2 Visionprozessor-Platine
Die Visionprozessor-Platine ist auf der Kopfinterface-Platine montiert. Diese Leiterplatte wird an
beiden Portalen unabhängig der Konfiguration (12, 6 Segment C&P Kopf, Twin-Kopf) benutzt.
Abb. 1 - 43 Visionprozessor-Platine
Legende:
(1) Stecker für Beleuchtung LP-Kamera
(2) Stecker Videosignale LP-Kamera
(3) LED‘s P15V - 15Volt / Vcc - Spannungsversorgungen Visionboard
(4) DIP-Schalter
(5) CAN-Prozessor 16 Bit (extra Leiterplatte auf dem Visionboard)
(6) DC/DC Wandler 15V → 5V für die Visionprozessor-Platine und 24V LP/BE-Kamera.
4
5
1
3
2
6
1 Deutsch Installation und Erste Schritte mit CACCIA SIPLACE
1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme Ausgabe 07/2004
57
1.10.3.3 CAN-Prozessorboard 16 Bit
Der 16 Bit CAN-Prozessor wird für unterschiedliche Funktionen, auf folgenden Baugruppen
eingesetzt:
– Visionboard, Kommunikation und Steuerung mit dem ICOS-System
– Haupt-Platine am Twin-Kopf, Steuerung des Vakuumgenerators
– Visionboard für die stationäre IC (FC) - Kamera, Kommunikation und Steuerung mit dem
ICOS-System

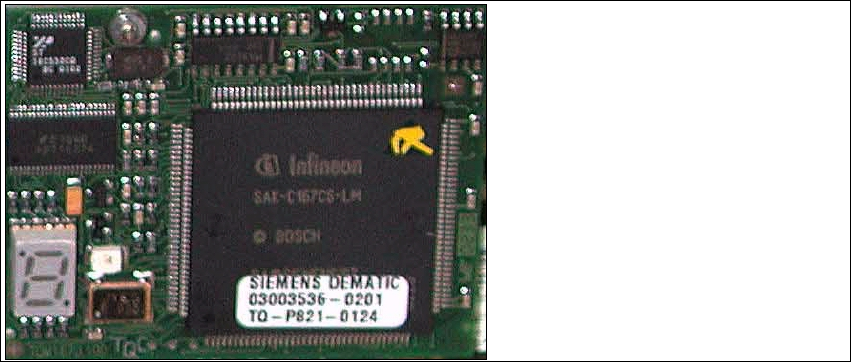

Abb. 1 - 44 16 Bit Prozessor
Beschreibung der 7 Segmentanzeige (Normalbetrieb "." blinkt):
– Nach den Einschalten erscheint kurzzeitig eine " 0 " im Display
– Anzeige "b" Bios wurde gestartet.
– Anzeige blinkt abwechselnd "b" und "." → keine Applikation vorhanden bzw. konnte nicht ge-
startet werden.
– Anzeige "-I" und "I-" Applikation wurde geladen und jetzt gestartet.
– Der "." auf der Anzeige blinkt.
(1) 7 Segmentanzeige
(2) LED bei manuellen RESET des
Prozessors
(3) 16 Bit Prozessor
2
3
1
