Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch
Ausgabe 07/2004 1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme
56
1.10.3.2 Visionprozessor-Platine
Die Visionprozessor-Platine ist auf der Kopfinterface-Platine montiert. Diese Leiterplatte wird an
beiden Portalen unabhängig der Konfiguration (12, 6 Segment C&P Kopf, Twin-Kopf) benutzt.
Abb. 1 - 43 Visionprozessor-Platine
Legende:
(1) Stecker für Beleuchtung LP-Kamera
(2) Stecker Videosignale LP-Kamera
(3) LED‘s P15V - 15Volt / Vcc - Spannungsversorgungen Visionboard
(4) DIP-Schalter
(5) CAN-Prozessor 16 Bit (extra Leiterplatte auf dem Visionboard)
(6) DC/DC Wandler 15V → 5V für die Visionprozessor-Platine und 24V LP/BE-Kamera.
4
5
1
3
2
6
1 Deutsch Installation und Erste Schritte mit CACCIA SIPLACE
1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme Ausgabe 07/2004
57
1.10.3.3 CAN-Prozessorboard 16 Bit
Der 16 Bit CAN-Prozessor wird für unterschiedliche Funktionen, auf folgenden Baugruppen
eingesetzt:
– Visionboard, Kommunikation und Steuerung mit dem ICOS-System
– Haupt-Platine am Twin-Kopf, Steuerung des Vakuumgenerators
– Visionboard für die stationäre IC (FC) - Kamera, Kommunikation und Steuerung mit dem
ICOS-System
Abb. 1 - 44 16 Bit Prozessor
Beschreibung der 7 Segmentanzeige (Normalbetrieb "." blinkt):
– Nach den Einschalten erscheint kurzzeitig eine " 0 " im Display
– Anzeige "b" Bios wurde gestartet.
– Anzeige blinkt abwechselnd "b" und "." → keine Applikation vorhanden bzw. konnte nicht ge-
startet werden.
– Anzeige "-I" und "I-" Applikation wurde geladen und jetzt gestartet.
– Der "." auf der Anzeige blinkt.
(1) 7 Segmentanzeige
(2) LED bei manuellen RESET des
Prozessors
(3) 16 Bit Prozessor
2
3
1
Installation und Erste Schritte mit CACCIA SIPLACE 1 Deutsch
Ausgabe 07/2004 1.10 Übersicht der Jumpereinstellungen der einzelnen Subsysteme
58
1.10.3.4 Kopfadapter für Twin-Kopf
Die Kopfadapter-Platine ist von unten direkt an die Kopfinterface-Platine angeschlossen. Direkt
zu den Haupt-Platinen von Segment 1 und 2 des Twin-Kopfes führen je 2 Flachbandleitungen.
Dieser Kopfadapter muss im Falle eines Kopftyptausches aufC&P-Kopf also bei Kopf-Modularität
mitgetauscht werden.

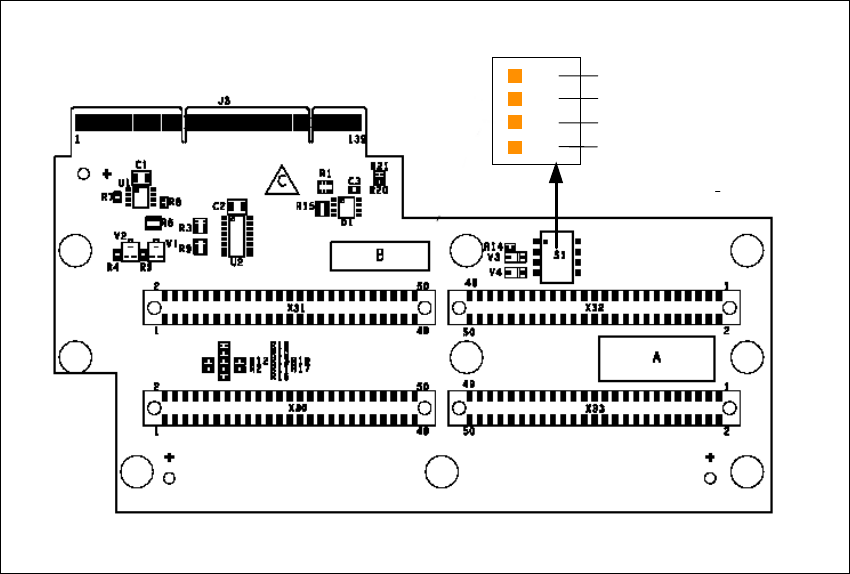

Abb. 1 - 45 Kopfadapter Twin-Kopf
Legende:
(1) Stecker Z-Achse Twin Segment 1
(2) Stecker DP-Achse Twin Segment 1
(3) Stecker DP-Achse Twin Segment 2
(4) Stecker Z-Achse Twin Segment 2
(5) PP1 Boot CAN-Prozessor Twin Segment 1
(6) PP1 Reset CAN-Prozessor Twin Segment 1
(7) PP2 Boot CAN-Prozessor Twin Segment 2
(8) PP2 Reset CAN-Prozessor Twin Segment 2
1
24
3
OFF
1
4
5
6
7
8
