PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 9

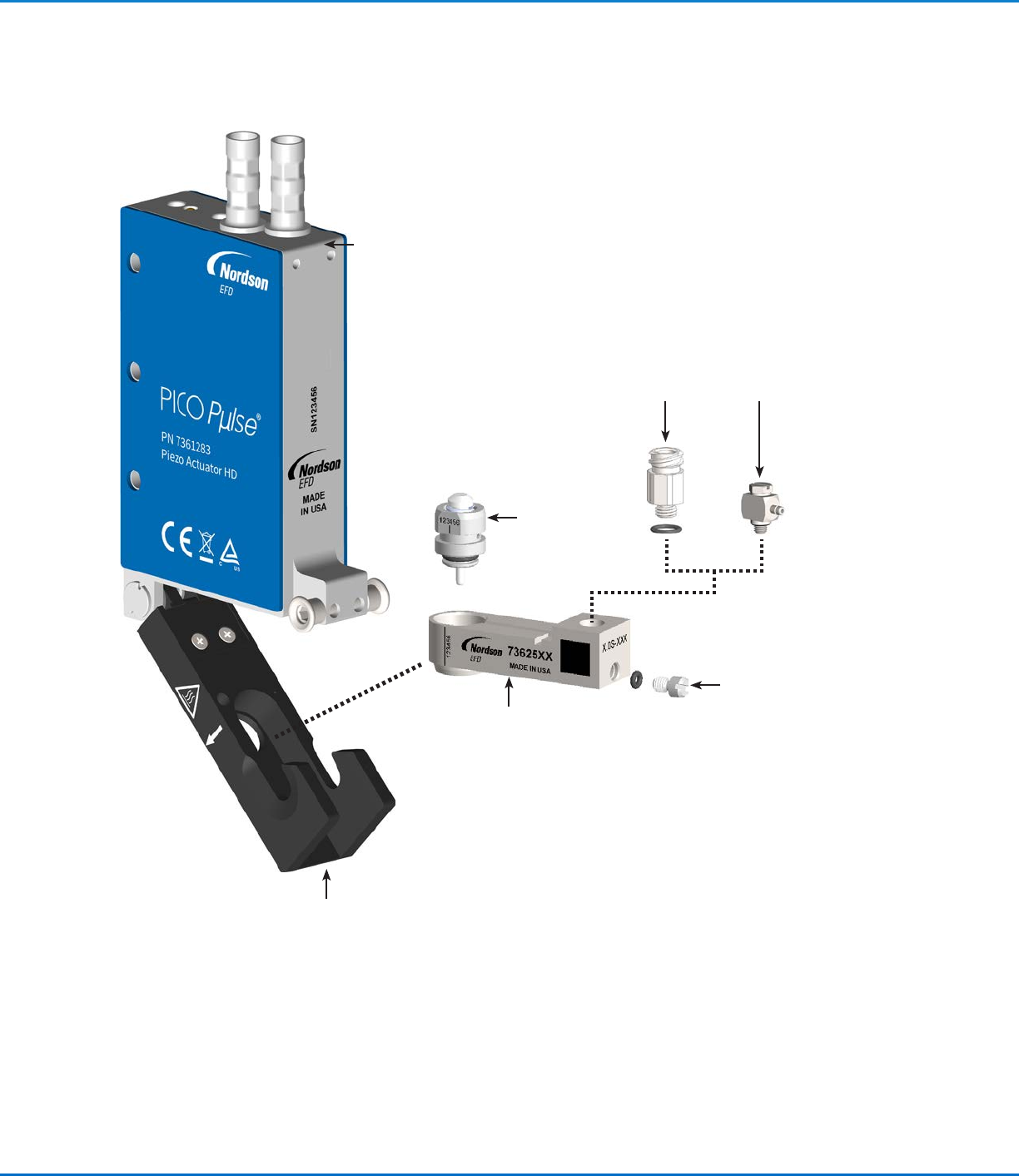

操作特性
压电驱动器
· HD（高频型）
· HD（高频型），适用于接触式点胶
· XP（超精密）用于极其精确、可重复的微
量胶点（未显示）
流体槽底座
注：注：流体槽底座及撞针为精密校准的套
件，不能单独更换。这样可能导致胶阀的
损坏。
撞针
密封螺钉
M5接头
注：请参见第35页“进料接头”了解所有
可选的流体接头。
加热模块
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务10

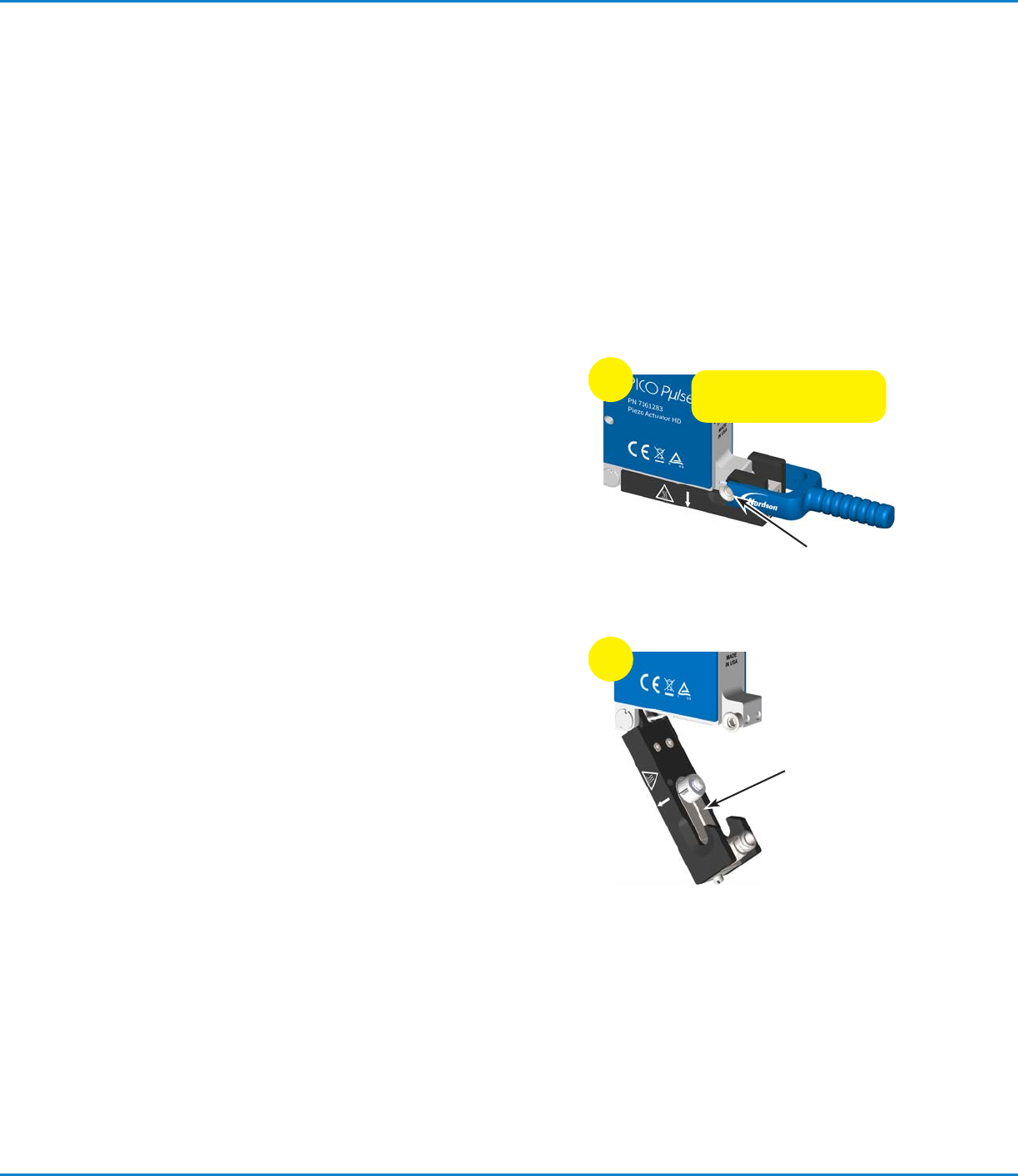

安装流体槽组件
1. 将插销推向胶阀方向来打开压电驱动器的加热模块。
注：注：由于侧面安装受限，可选用拆卸工具。详细物料编号，请参
见第43页“翻新套件、清洗套件及特殊工具”。
插销
使用可选配的插销释放工具， 使用可选配的插销释放工具，
是打开加热模块的最佳方式。是打开加热模块的最佳方式。
1
流体槽组件
2
安装
安装此胶阀之前，请阅读相关储液系统及胶阀控制器的操作说明书，以便熟悉点胶系统各个组件的操作。
安装辅助系统组件
安装除Pμlse胶阀及控制器之外的其它部件，以构成完整的点胶系统。例如，若需要使用储液罐，将储液罐相关的所有
部件都安装到位。关于所有辅助组件，请参见随机的快速入门指南和 / 或操作手册，以获取相关组件的安装、配置及
操作说明。
2. 插入流体槽组件，关闭加热模块，并确保其安装到位。
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 11
安装胶阀
请参考如下指南，在点胶设备上安装Pµlse 胶阀：
· 诺信EFD 强烈建议使用胶阀安装支架。有多个安装孔可以进行调整。部分胶阀安装示例如下图所示。
· 如需获得可重复的安装位置精度，请使用定位销将胶阀安装在框架侧。
· 安装胶阀时，请勿安装可能对任一侧面板施加压力的支架。这样会损坏压电驱动器，影响胶阀性能。
关于安装关于安装PµlsePµlse XP 胶阀 XP 胶阀
Pµlse XP 胶阀的正确安装对于确保正确操作至关重要。施加到胶阀供料连接处的力会导致流体槽组件的应变运动，如
果应变运动太大会导致校准错误（Toµch 控制器上的警报代码 b17 020）。
· 安装Pµlse XP 胶阀时，确保正确支撑流体供料，以防止流体槽组件移动。
· 为获得最佳稳定方法，请使用安装支架（关于可用支架，请参见第 34 页“调压表、支架和高压适配器套件”）。
安装 （续）

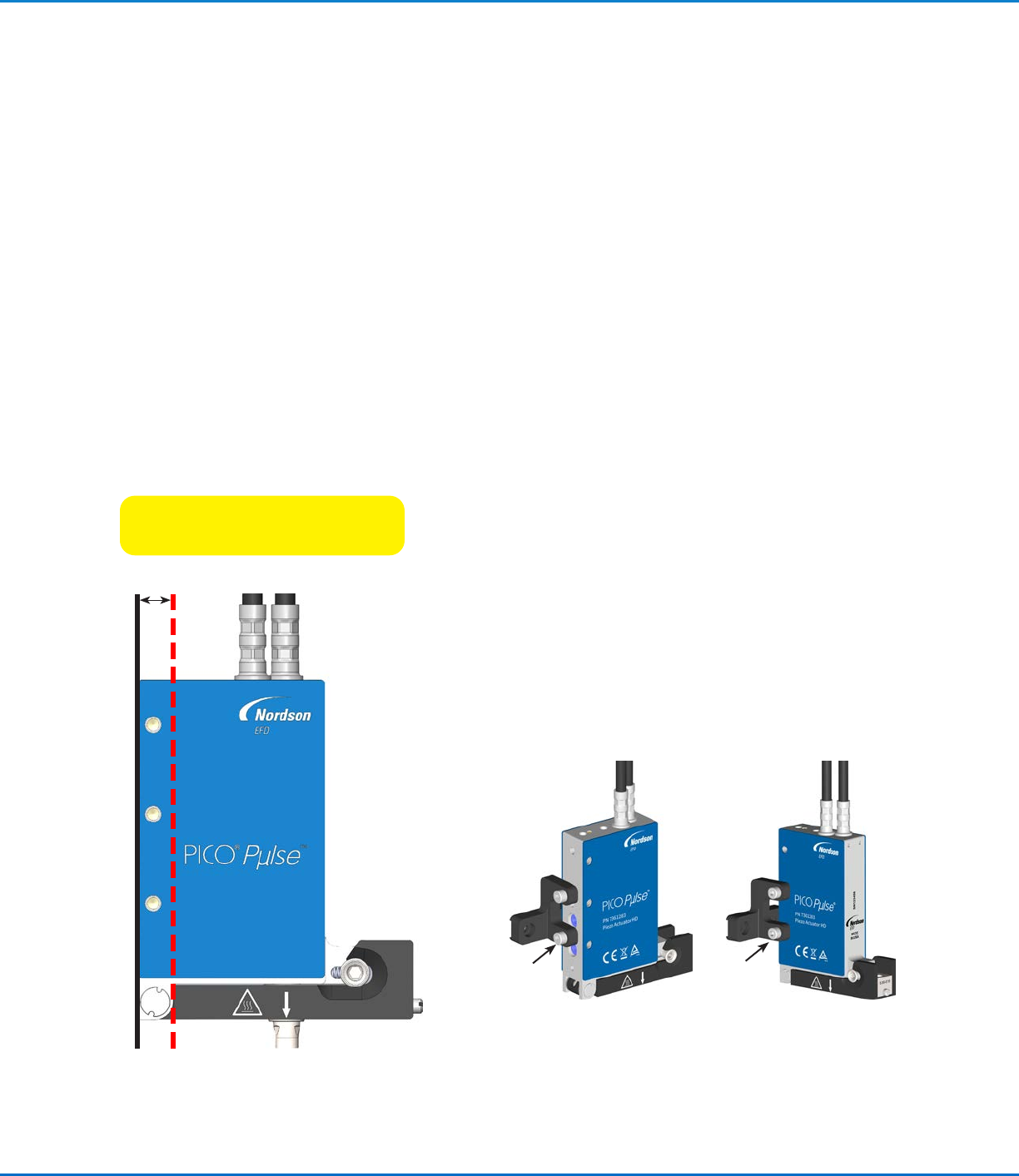

采用可选配的安装支架固定胶阀示例
M4
M4
胶阀安装支架从胶阀背面伸出的距离不得超过 胶阀安装支架从胶阀背面伸出的距离不得超过
10 毫米（0.4 英寸）。10 毫米（0.4 英寸）。
胶阀背面
10 mm
(0.4 in.)
