PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 11
安装胶阀
请参考如下指南，在点胶设备上安装Pµlse 胶阀：
· 诺信EFD 强烈建议使用胶阀安装支架。有多个安装孔可以进行调整。部分胶阀安装示例如下图所示。
· 如需获得可重复的安装位置精度，请使用定位销将胶阀安装在框架侧。
· 安装胶阀时，请勿安装可能对任一侧面板施加压力的支架。这样会损坏压电驱动器，影响胶阀性能。
关于安装关于安装PµlsePµlse XP 胶阀 XP 胶阀
Pµlse XP 胶阀的正确安装对于确保正确操作至关重要。施加到胶阀供料连接处的力会导致流体槽组件的应变运动，如
果应变运动太大会导致校准错误（Toµch 控制器上的警报代码 b17 020）。
· 安装Pµlse XP 胶阀时，确保正确支撑流体供料，以防止流体槽组件移动。
· 为获得最佳稳定方法，请使用安装支架（关于可用支架，请参见第 34 页“调压表、支架和高压适配器套件”）。
安装 （续）
采用可选配的安装支架固定胶阀示例
M4
M4
胶阀安装支架从胶阀背面伸出的距离不得超过 胶阀安装支架从胶阀背面伸出的距离不得超过
10 毫米（0.4 英寸）。10 毫米（0.4 英寸）。
胶阀背面
10 mm
(0.4 in.)
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务12
鲁尔锁针头适配器，适
用于特殊针头或高精密
鲁尔锁针头
DL 针头适配器套件，
适用于带有精密支撑脚
或者无支撑脚的DL 点
胶针头
特定版适配器套件，适
用于相关配件

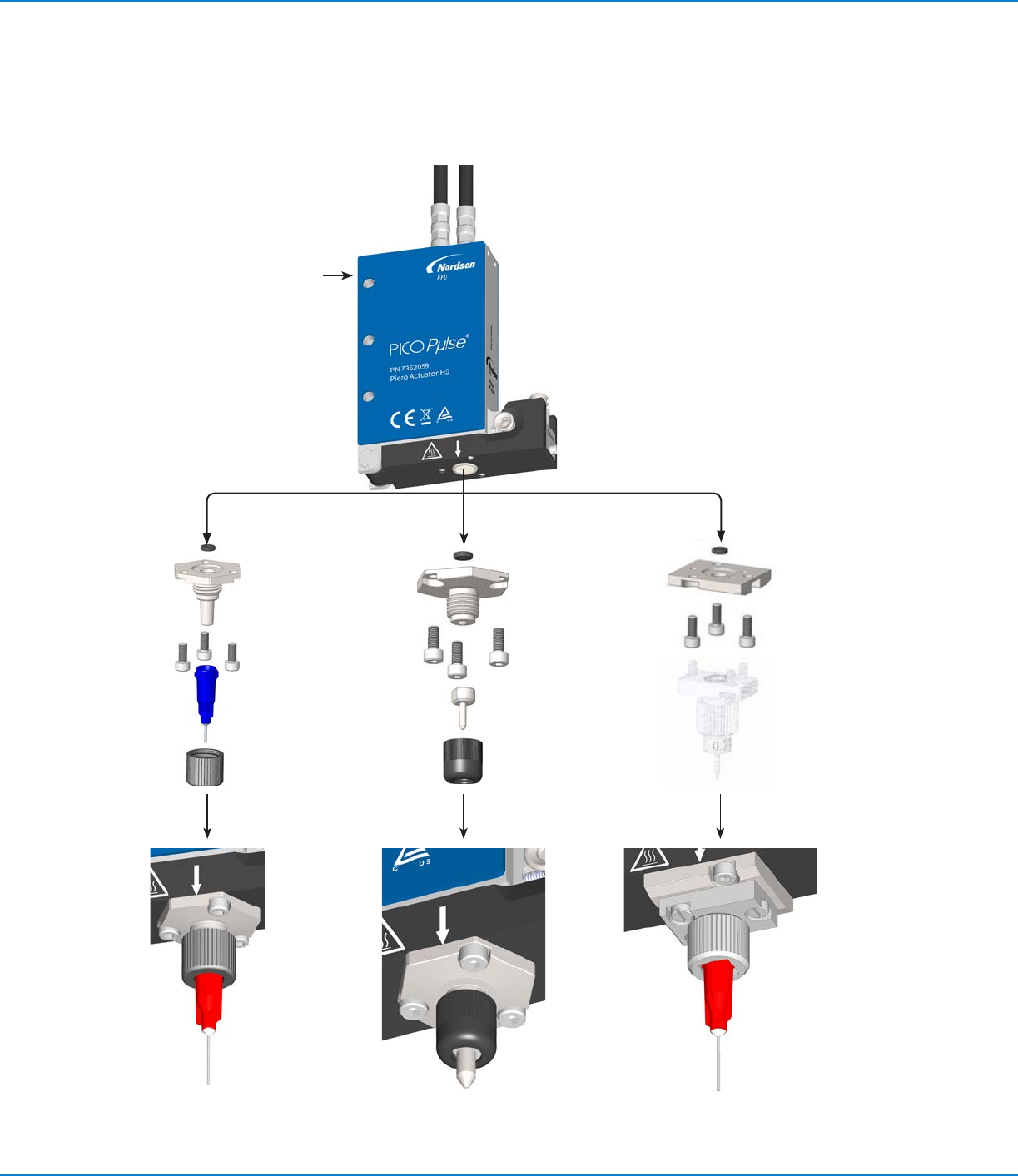

安装针头适配器（可选）
如需为接触式点胶安装压电驱动器（物料编号为7362059），请安装适用的针头适配器套件。适配器套件的物料编号请
参见第32页“针头适配器套件”。
注：针头适配器固定螺母需要用手指拧紧。
Pµlse HD 驱动器适
用于接触式点胶
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 13

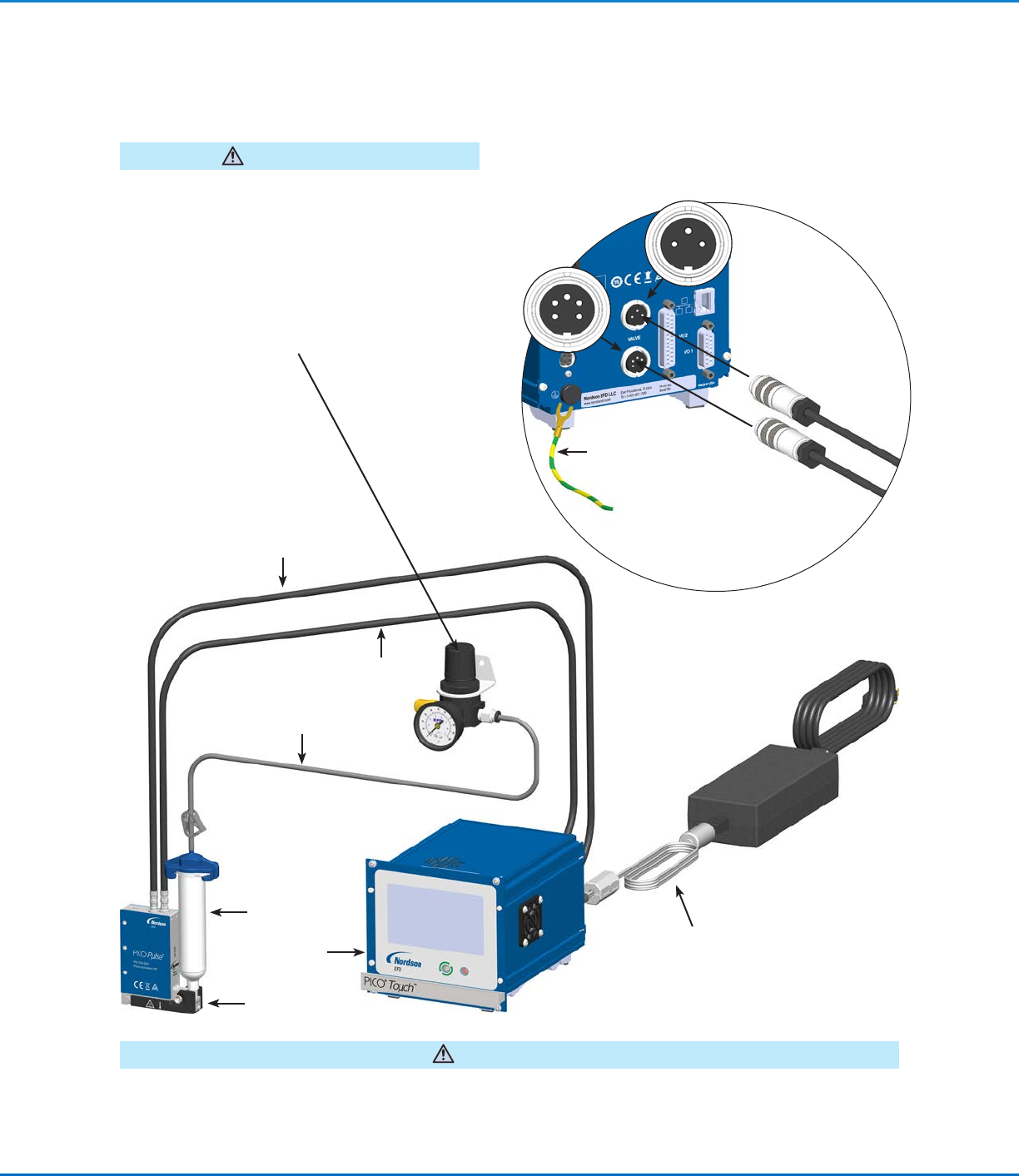

建立系统连接
这些系统安装示例为PICO Pμlse胶阀及Toμch控制器系统的安装提供了具有代表性的示范。请参见Toμch控制器的操作
手册了解完整的安装、设置及测试说明。
打开储液罐之前，应先对其进行卸压。关于罐体安装：（1）滑动气阀，为储液罐卸压（2）打开卸压阀。打开储液罐之
前，应先检查压力表，确保压力为零。安装针筒时，应先断开适配器组件与储液罐调压表的连接。所有EFD针筒的螺纹
都经特别设计，在尾盖移除过程中，可自动防止气压释放的故障。
注意
PICO Toµch
控制器
PICO Pµlse
胶阀
胶阀电源线
针筒
恒定流体压力
胶阀通讯线
控制器电源线及电源
针筒压力调节 / 测量组件（不包括）
需单独订购：
7020584 0–7 bar
（0–100 psi）调压表
7020585 0–1.03 bar
（0–15 psi）调压表
控制器接地线
请勿超过9 m（30 ft）的最大延长线缆长度。这样做会
对胶阀和控制器之间的通讯产生不利影响。
注意
