PICO Pμlse 系列点胶阀 www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 13 建立系统连接 这些系统安装示例为 PICO Pμlse 胶阀及 Toμch 控制器系统的安装提供了具有代表性的示范。请参见 Toμch 控制器的操作 手册了解完整的安装、设置及测试说明。 打开储液罐之前，应先对其进…
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务12
鲁尔锁针头适配器，适
用于特殊针头或高精密
鲁尔锁针头
DL 针头适配器套件，
适用于带有精密支撑脚
或者无支撑脚的DL 点
胶针头
特定版适配器套件，适
用于相关配件
安装针头适配器（可选）
如需为接触式点胶安装压电驱动器（物料编号为7362059），请安装适用的针头适配器套件。适配器套件的物料编号请
参见第32页“针头适配器套件”。
注：针头适配器固定螺母需要用手指拧紧。
Pµlse HD 驱动器适
用于接触式点胶
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 13
建立系统连接
这些系统安装示例为PICO Pμlse胶阀及Toμch控制器系统的安装提供了具有代表性的示范。请参见Toμch控制器的操作
手册了解完整的安装、设置及测试说明。
打开储液罐之前，应先对其进行卸压。关于罐体安装：（1）滑动气阀，为储液罐卸压（2）打开卸压阀。打开储液罐之
前，应先检查压力表，确保压力为零。安装针筒时，应先断开适配器组件与储液罐调压表的连接。所有EFD针筒的螺纹
都经特别设计，在尾盖移除过程中，可自动防止气压释放的故障。
注意
PICO Toµch
控制器
PICO Pµlse
胶阀
胶阀电源线
针筒
恒定流体压力
胶阀通讯线
控制器电源线及电源
针筒压力调节 / 测量组件（不包括）
需单独订购：
7020584 0–7 bar
（0–100 psi）调压表
7020585 0–1.03 bar
（0–15 psi）调压表
控制器接地线
请勿超过9 m（30 ft）的最大延长线缆长度。这样做会
对胶阀和控制器之间的通讯产生不利影响。
注意
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务14
拆装流体槽组件
可快速移除并更换Pμlse胶阀的流体槽组件，这样可将停机时间降至
最低。被移除的流体槽组件经过维护，可在下次移除流体槽组件时
再使用。

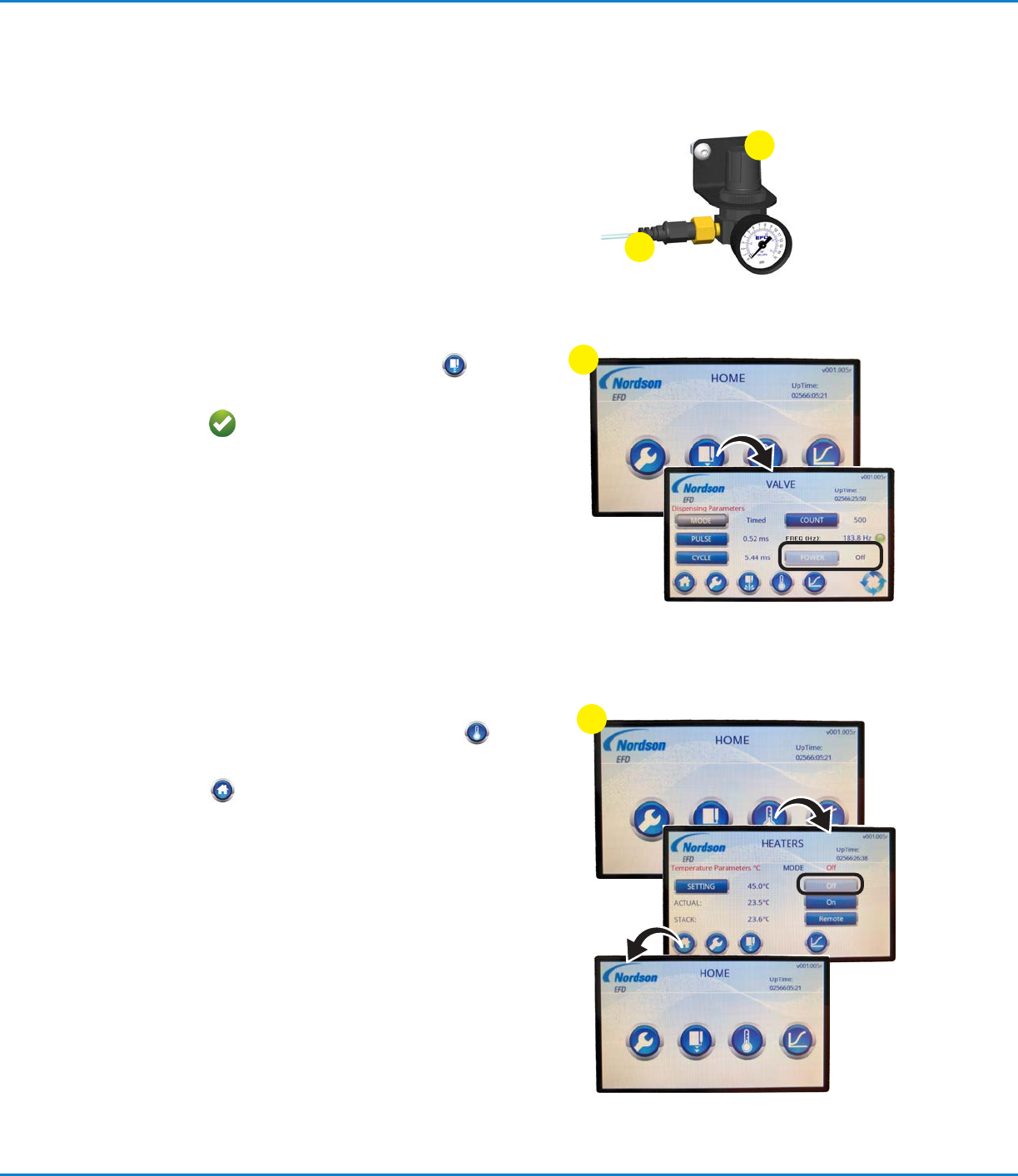

1. 关闭胶阀的流体压力。
2. 通过断开快插组件，切断压力表和供料系统。
3. 在PICO Toμch控制器上按下“胶阀”图标 ( ) 接着按下“
电源”图标来关闭胶阀。
4. 按勾选 ( ) 图标进行确认。
1
2
5. 若胶阀处于加热模式，按下“加热模块”图标 ( )，接着按
下“关闭”。
6. 按主页 ( ) 返回主页。
5
关闭加热模块控制并返回主页
3
将胶阀 POWER 切换到 OFF（图示为标
准Toµch 控制器 VALVE 屏幕）
