PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 21
为流体槽组件的重新组装做准备（续）为流体槽组件的重新组装做准备（续）
4. 在Toµch 控制器上，按胶阀图标 ( )，然后按电源开关关闭
胶阀。
5. 按勾选 ( ) 图标进行确认。
6. 如果胶阀被加热，按加热模块图标 ( )，然后按关闭。
7. 按主页 ( ) 返回主页。
移除流体槽组件移除流体槽组件
1. 如已安装针头适配器，请移除针头适配器部件。每个适配器套件
配件图解，请参见第十页“安装针头适配器（可选）”。
2. 从点胶针筒上拆下套头组件。
注：注：对于低粘度流体，首先夹住针筒套头组件上的软管夹以防止
流体滴落。
注意
为防止撞针的损坏，请在打开加热模块之前移除点胶针筒。
3. 重要提示：重要提示：从进料接头处移除点胶针筒。
维护（续）
通过重新组装流体槽组件进行清洁（续）
注意
打开加热模块时，应准备好接住流体槽组件。跌落会导致组件的损
坏。
4. 抓住插销的两端，并推向压电驱动器方向来打开加热模块，这样
将完全释放流体槽组件。
5. 上提进料接头即可将流体槽组件从加热模块中移除。
针筒适配器组件上的软管夹
2
重要提示：为防止撞针的损坏，请在移除流体重要提示：为防止撞针的损坏，请在移除流体
槽组件之前，先移除点胶针筒。槽组件之前，先移除点胶针筒。
3
插销
使用可选配的插销释放工具， 使用可选配的插销释放工具，
是打开加热模块的最佳方式。是打开加热模块的最佳方式。
4
注意
5
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务22
维护（续）
通过重新组装流体槽组件进行清洁（续）
拆卸流体槽组件并清洗配件拆卸流体槽组件并清洗配件
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在Pµlse XP
胶阀使用中，将其中任何零件与其他流体槽组件零件互换会大大增加
校准错误的可能性（Toµch 控制器上的警报代码 b17 020）。
注意
关于 PEEK材质配件，使用清洁工具或刷子时要小心，以免损坏较软
的塑料表面。

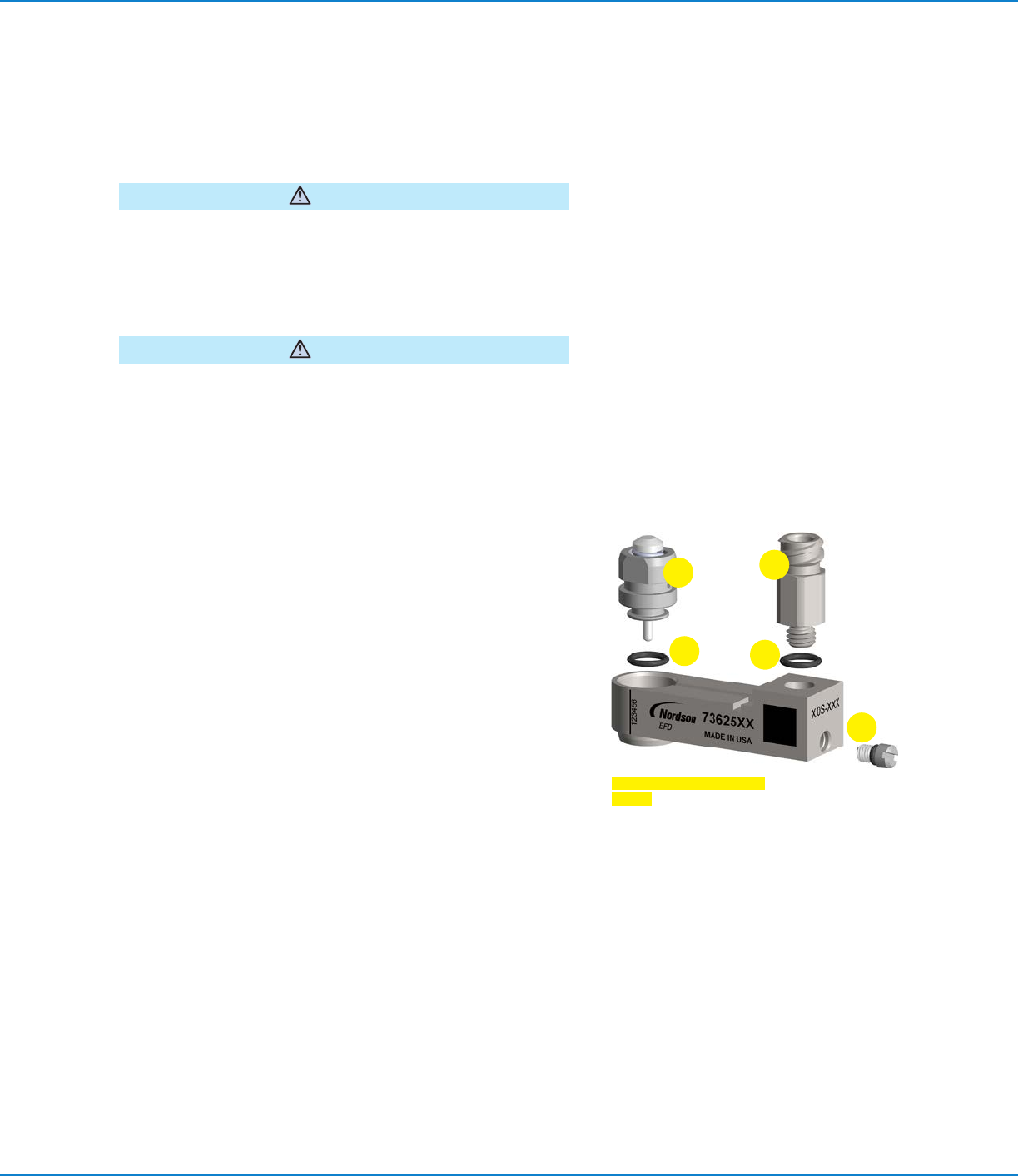

1. 使用扳手卸下进料接头。
2. 使用镊子或 O 型圈拆卸工具从进料接头上卸下 O 型圈。只能使
用异丙醇 (IPA) 清洁 O 型圈。
3. 使用一字螺丝刀卸下密封螺钉。不要从密封螺钉上取下 O 型
圈。使用异丙醇 (IPA)擦拭密封螺钉末端的所有流体。
注意：注意：
· 请勿使用丙酮清洁密封螺钉。
· 诺信EFD 建议在每次清洁流体槽组件时更换密封螺钉 O 型
圈。
4. 用手取下撞针套组件。
5. 从撞针套底部取下 O 型圈。只能使用异丙醇 (IPA)清洁 O 型
圈。
撞针，撞针套组
件O型圈
（5 x 1）
1
4
3
密封螺钉和O型圈
（棕色 Viton 含
氟橡胶）
注：P7 / P30 流体槽组件注：P7 / P30 流体槽组件
未显示未显示
2
5
进料接头
（如图直型接头）
和O型圈（5 x 1）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 23
注意
对于加长型喷嘴的流体槽组件，请不要移除或调整加长型喷嘴组件。
这样可能会永久损坏组件。
维护（续）
通过重新组装流体槽组件进行清洁（续）
拆卸流体槽组件并清洗配件（续）拆卸流体槽组件并清洗配件（续）
重要提示：请不要移除或调整P30 喷嘴重要提示：请不要移除或调整P30 喷嘴
加长部分。这样做会永久损坏组件。加长部分。这样做会永久损坏组件。
P30
注意
对于P30加长型喷嘴流体槽组件，请不要移除或调整喷嘴加长部分.这
样做会永久损坏组件。

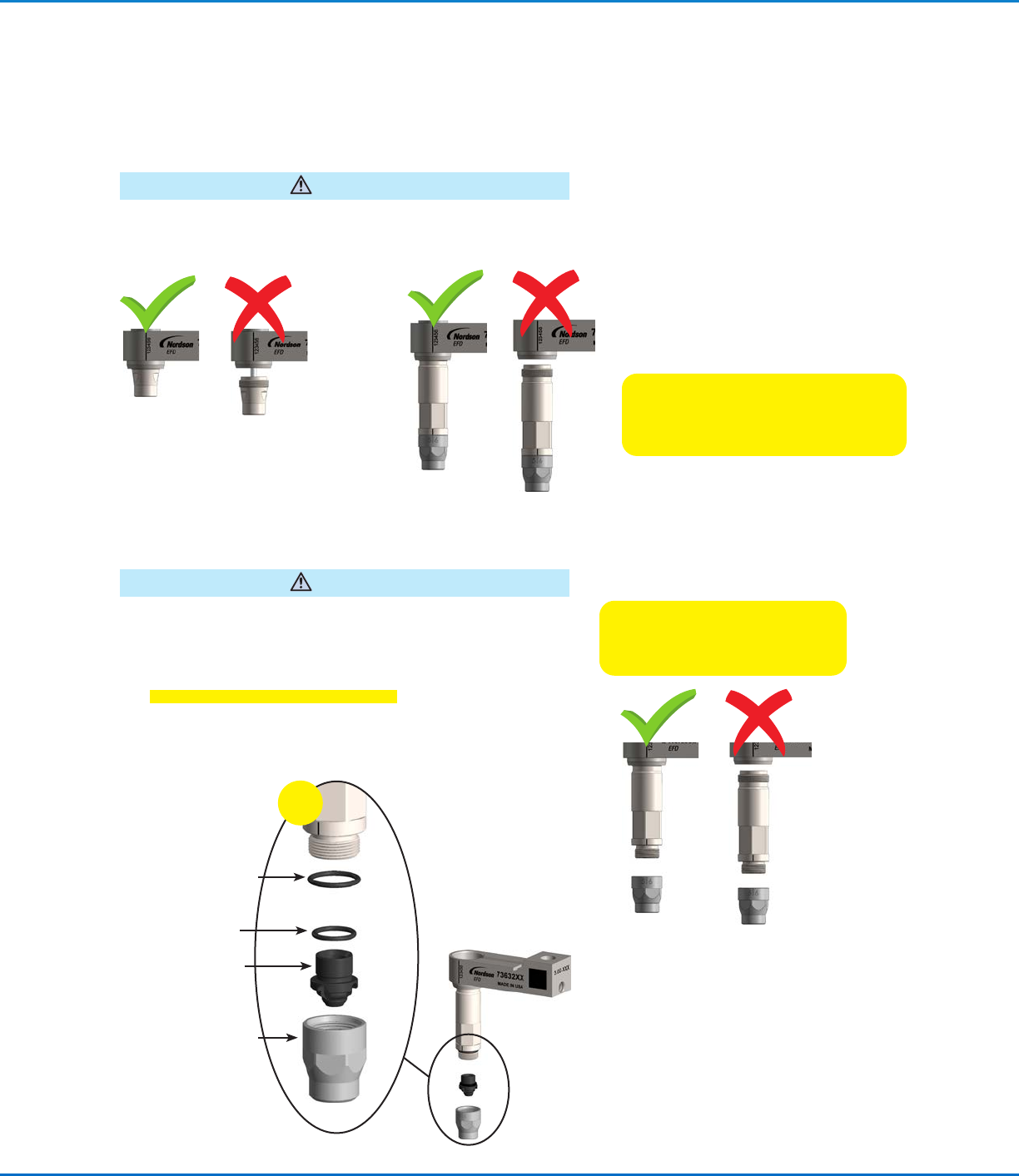

6. 仅适用于P30加长型喷嘴流体槽组件：仅适用于P30加长型喷嘴流体槽组件：
从加长型喷嘴底端拆除底座支架、O型圈和固定器。请不要移除
喷嘴加长部分。
P30 加长型O型
圈（大型）
P30 固定器
6
P30 底座支架
P30 固定器O型
圈（小型）
P7
P30
重要信息：加长型喷嘴通过精密校准，重要信息：加长型喷嘴通过精密校准，
出厂时粘在流体槽底座上。出厂时粘在流体槽底座上。
切勿从流体槽组件内移除加长型喷嘴。切勿从流体槽组件内移除加长型喷嘴。
