PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务22
维护（续）
通过重新组装流体槽组件进行清洁（续）
拆卸流体槽组件并清洗配件拆卸流体槽组件并清洗配件
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在Pµlse XP
胶阀使用中，将其中任何零件与其他流体槽组件零件互换会大大增加
校准错误的可能性（Toµch 控制器上的警报代码 b17 020）。
注意
关于 PEEK材质配件，使用清洁工具或刷子时要小心，以免损坏较软
的塑料表面。
1. 使用扳手卸下进料接头。
2. 使用镊子或 O 型圈拆卸工具从进料接头上卸下 O 型圈。只能使
用异丙醇 (IPA) 清洁 O 型圈。
3. 使用一字螺丝刀卸下密封螺钉。不要从密封螺钉上取下 O 型
圈。使用异丙醇 (IPA)擦拭密封螺钉末端的所有流体。
注意：注意：
· 请勿使用丙酮清洁密封螺钉。
· 诺信EFD 建议在每次清洁流体槽组件时更换密封螺钉 O 型
圈。
4. 用手取下撞针套组件。
5. 从撞针套底部取下 O 型圈。只能使用异丙醇 (IPA)清洁 O 型
圈。
撞针，撞针套组
件O型圈
（5 x 1）
1
4
3
密封螺钉和O型圈
（棕色 Viton 含
氟橡胶）
注：P7 / P30 流体槽组件注：P7 / P30 流体槽组件
未显示未显示
2
5
进料接头
（如图直型接头）
和O型圈（5 x 1）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 23
注意
对于加长型喷嘴的流体槽组件，请不要移除或调整加长型喷嘴组件。
这样可能会永久损坏组件。
维护（续）
通过重新组装流体槽组件进行清洁（续）
拆卸流体槽组件并清洗配件（续）拆卸流体槽组件并清洗配件（续）
重要提示：请不要移除或调整P30 喷嘴重要提示：请不要移除或调整P30 喷嘴
加长部分。这样做会永久损坏组件。加长部分。这样做会永久损坏组件。
P30
注意
对于P30加长型喷嘴流体槽组件，请不要移除或调整喷嘴加长部分.这
样做会永久损坏组件。
6. 仅适用于P30加长型喷嘴流体槽组件：仅适用于P30加长型喷嘴流体槽组件：
从加长型喷嘴底端拆除底座支架、O型圈和固定器。请不要移除
喷嘴加长部分。
P30 加长型O型
圈（大型）
P30 固定器
6
P30 底座支架
P30 固定器O型
圈（小型）
P7
P30
重要信息：加长型喷嘴通过精密校准，重要信息：加长型喷嘴通过精密校准，
出厂时粘在流体槽底座上。出厂时粘在流体槽底座上。
切勿从流体槽组件内移除加长型喷嘴。切勿从流体槽组件内移除加长型喷嘴。
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务24
流体槽底座通道的清理位置
10

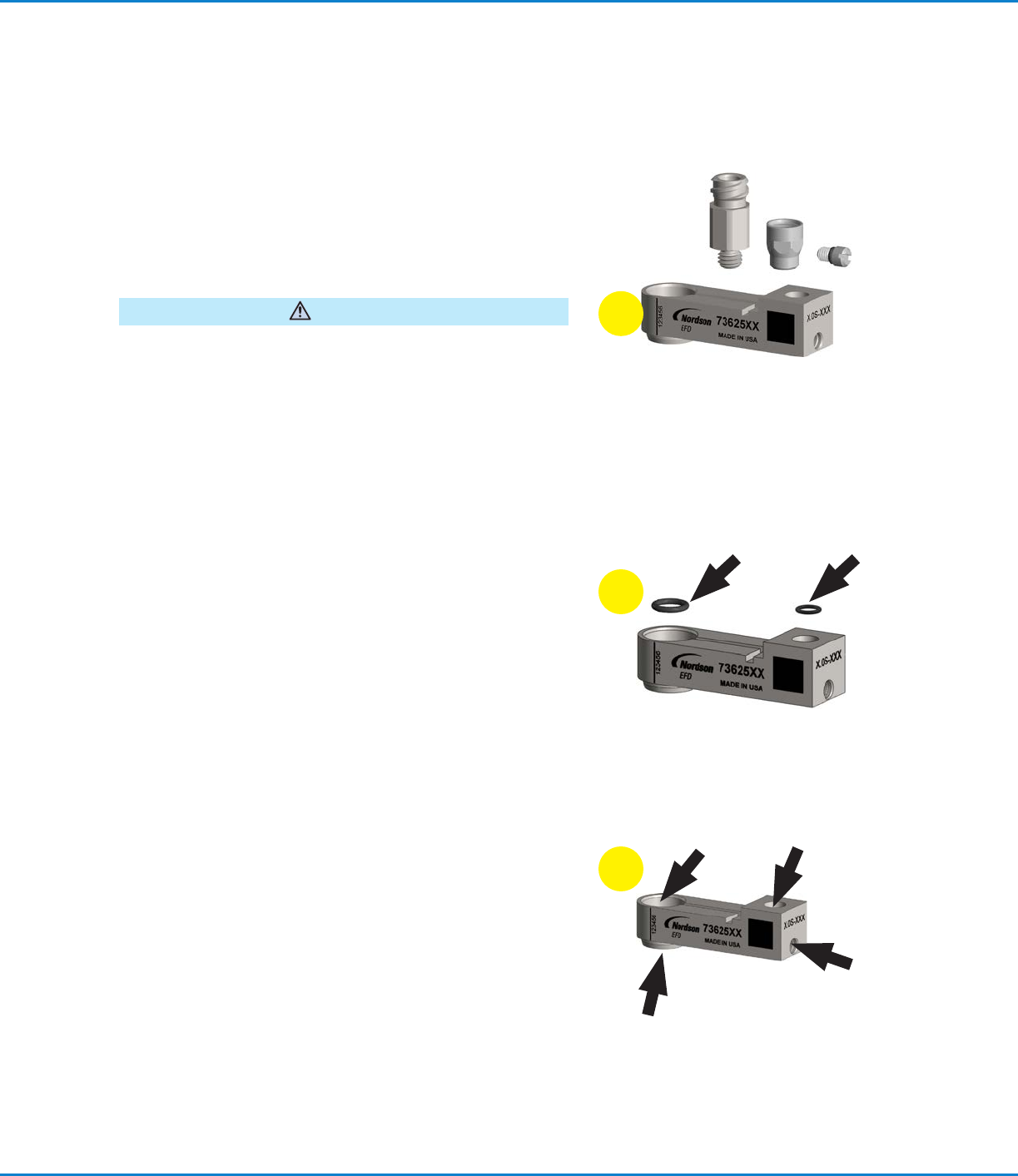

7. 使用镊子小心地将流体槽组件放入超声波清洗机中。使组件浸
泡几分钟。
注：注：根据不同的流体类型，清洗时间可能会更短，特别是对于水
性材料或 1，000 cps 以下的稀薄流体。大多数其他流体需要更
长的清洗时间。
注意
关于 PEEK材质配件，使用清洁工具或刷子时要小心，以免损坏较软
的塑料表面。
8. 使用管道清洁器、孔刷、棉签或棉拭子清洁所有组件。
注：注：清洗工具，如毛刷、棉签、微型通针和放大镜都含在Pμlse
胶阀清洗套件。清洗套件物料编号请参见第43页“翻新套件、清
洗套件及特殊工具”。
需要清洁的流体槽组件：加热模
块、进料口接头、密封螺钉、P30
底座支架
7
维护（续）
通过重新组装流体槽组件进行清洁（续）
拆卸流体槽组件并清洗配件（续）拆卸流体槽组件并清洗配件（续）
9. 检查撞针套组件和进料接头 O 形圈是否有磨损点、裂纹和其他
损坏。更换损坏的O型圈。
10. 使用气枪清除流体通路中的棉绒或残留物。
撞针套组件和进料接头O 形圈
9
