PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 27
清理压电驱动器清理压电驱动器
注意
切勿使用滴水的湿布，也不要将溶剂、酒精、水或其它液体直接倒在胶阀
上。此外，液体会浸入压电机电驱动区域，并永久地损坏胶阀，所以请勿将
胶阀浸入清洗液中。
注意
不可使用尖锐工具清理压电驱动器。

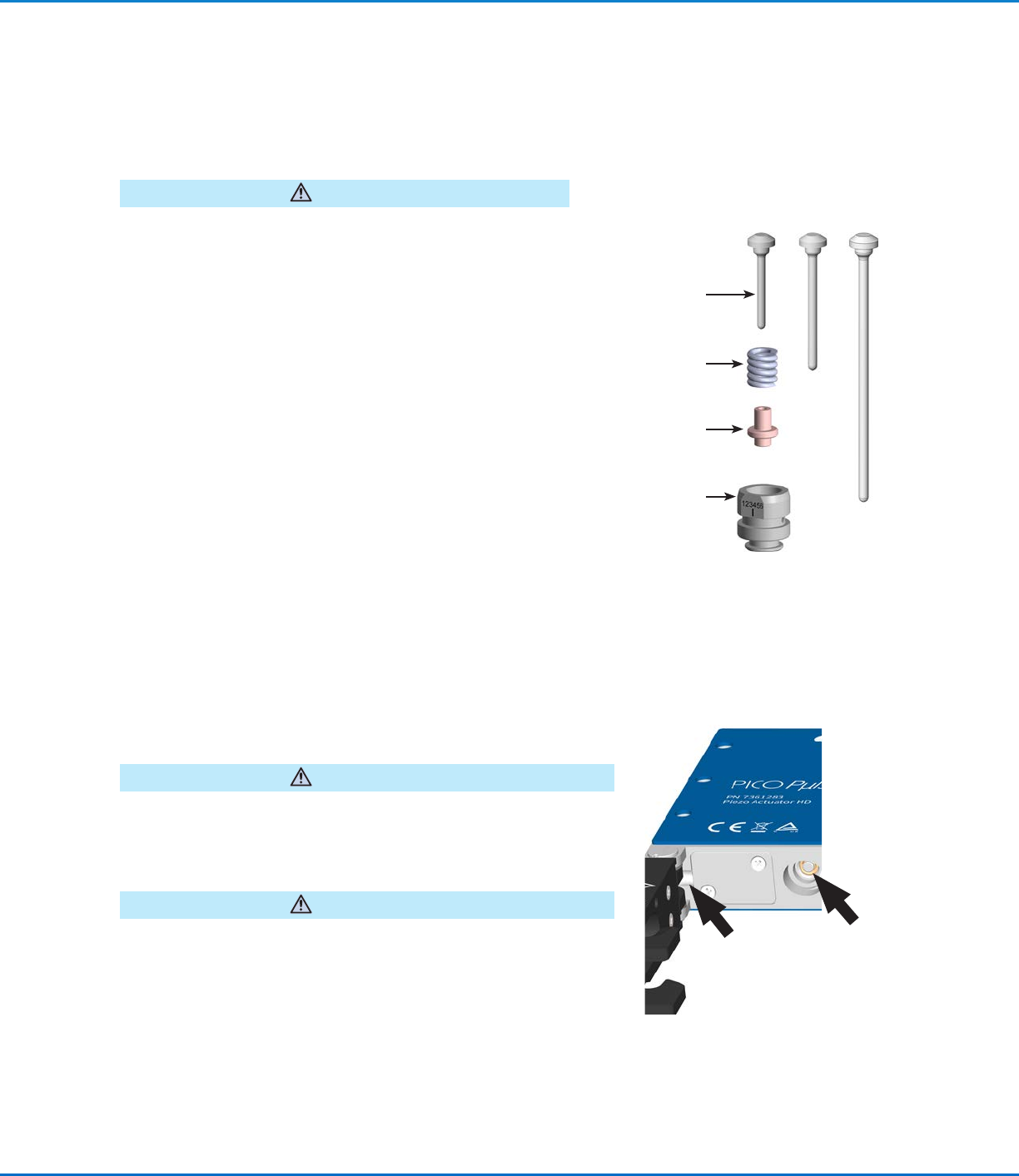

拆卸胶阀时，流体可能会污染驱动器推杆附近的部分。用一根棉签、一把刷
子或一块软布清洁这些区域，如有必要，还可使用少量的清洗液。
压电驱动器清理位置（不可使
用尖锐工具）
注意
关于 PEEK材质配件，使用清洁工具或刷子时要小心，以免损坏较软
的塑料表面。
4. 使用毛刷和棉签清洁撞针组件、弹簧、撞针和定位器，如有必
要，请使用溶剂。
5. 使用压缩空气向撞针套内吹气，来清洁撞针套内部。
6. 用放大镜或显微镜（如果有）检查清洁度。撞针内不得留有棉
绒、颗粒、干燥的流体残留物或其它污染物。
维护（续）
通过重新组装流体槽组件进行清洁（续）
拆卸撞针套组件和清洁组件（续）拆卸撞针套组件和清洁组件（续）
撞针套
撞针
弹簧
定位器
P7
P30
注注：O形圈未显示。
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务28
注意
在流体槽组件组装期间未能润滑撞针 O 型圈会减少点胶的冲程量。这会妨碍胶阀喷射所需的流体量，并可能导致校准
错误（Toμch 控制器上的警报代码 b17 020）。
1. 使用适合的润滑油来润滑所有O型圈。
注注：诺信EFD使用Nye
™
#865 (物料编号为 7014917)润滑脂来润
滑O型圈。

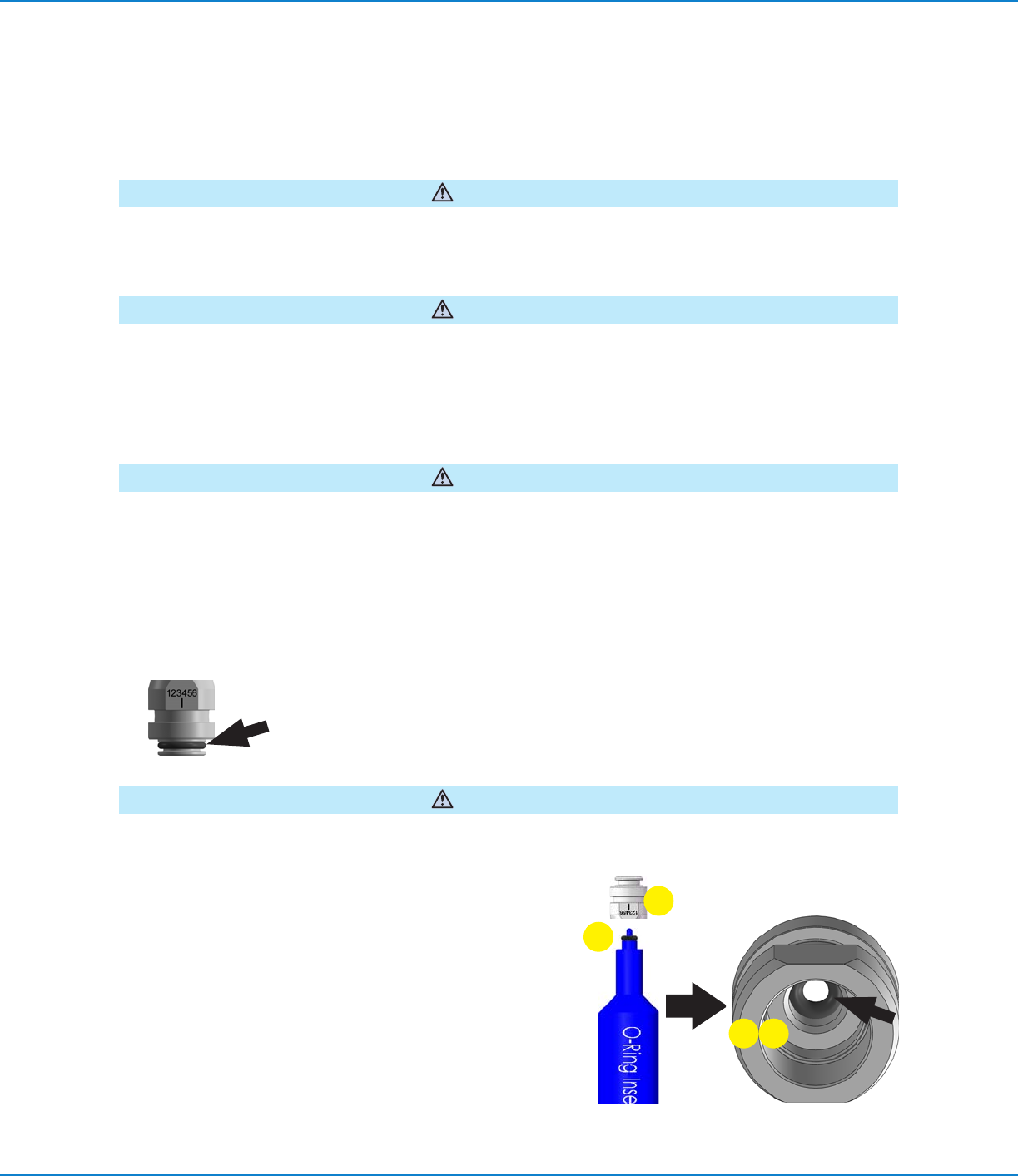

2. 将撞针套组件（较大）O 型圈（5 x 1 毫米）安装在撞针套组件
底部的凹槽中。
注意
诺信 EFD 强烈建议在每次维护撞针套组件时安装新的撞针 O 形圈。 撞针 O 型圈是防止流体渗漏到非浸湿部件中的关
键部件。
3. 按照如下步骤安装撞针O形圈（较小，FFKM）：
a. 将O型圈放置在O型圈插入工具较短的一端，然后垂直向上放
置。
b. 将撞针套倒置垂直放在工具上方。
c. 使用工具将O型圈放入撞针套内。工具将在正确的位置处停
止。
注注：当O型圈安装到位之后，会听到咔哒声。
d. 移除工具，确认O型圈是否安装到位。
3a
3d
3b
3c
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在Pµlse XP 胶阀使用中，将其中任何零件与其他流体槽组件
零件互换会大大增加校准错误的可能性（Toµch 控制器上的警报代码 b17 020）。
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在使用 HD Pµlse 胶阀时，将其中任何部件与其他流体槽组件
部件互换会大大增加点胶重复性偏差和性能下降问题的可能性。在零件不匹配的极端情况下，可能会发生胶阀损坏。在零件不匹配的极端情况下，可能会发生胶阀损坏。
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件组装流体槽组件
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 29

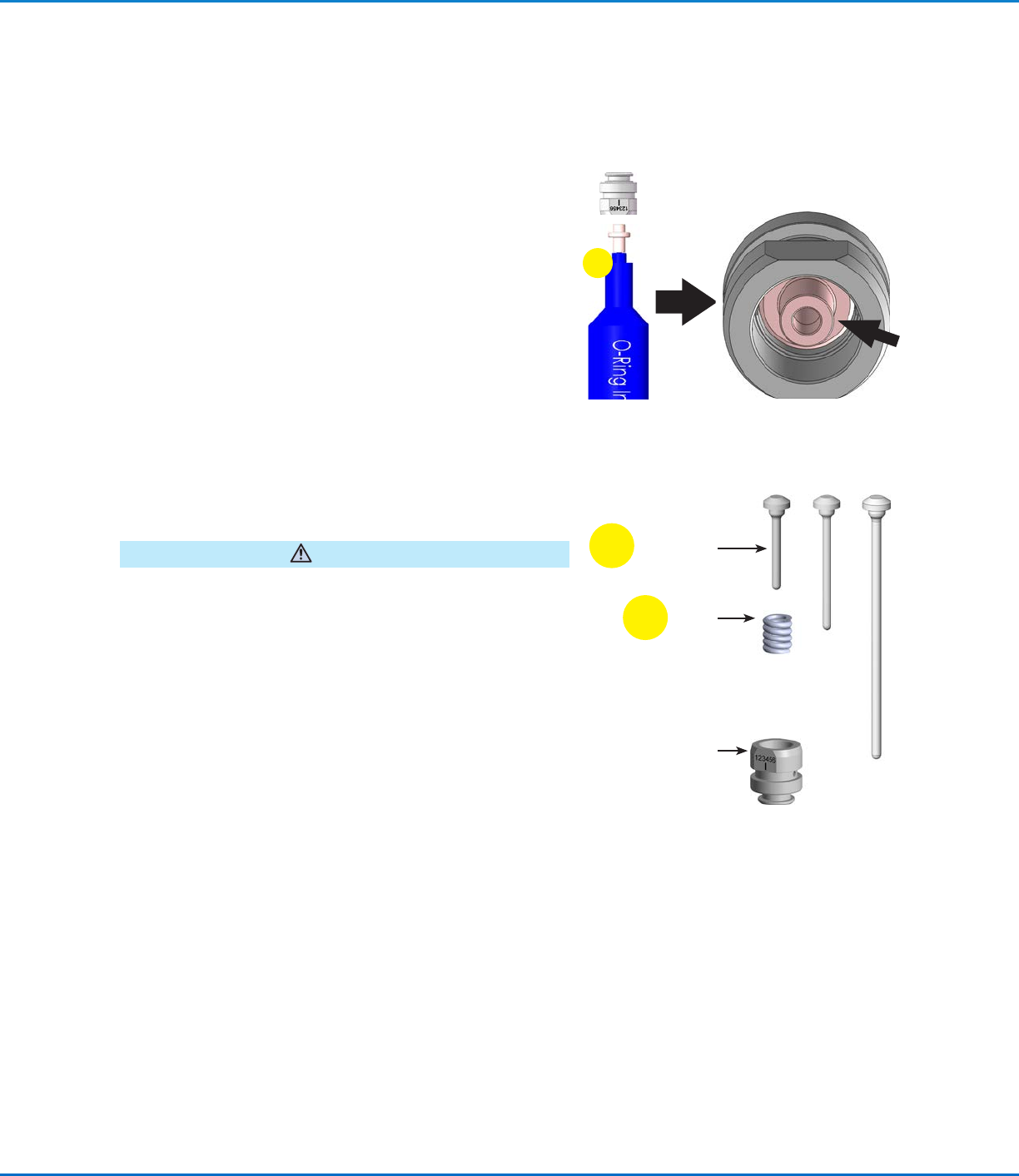

5. 使用 O 型圈拆卸工具将弹簧安装到撞针套组件中。
注意
在Pµlse XP 胶阀的流体槽组件上使用替换装撞针会大大增加校准错
误的可能性（Toµch 控制器上的警报代码 b17 020）。
6. 使用适合的润滑油轻轻润滑撞针杆，并小心安装至撞针套内
4
4. 使用插入工具的较长一端将定位器安装至撞针套内。
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件（续）组装流体槽组件（续）
撞针套
撞针
弹簧
P7
P30
6
5
