导语
PICO Pµlse
®
模块化胶阀是一款电动模块化的压电驱动点胶
阀，专为高速精确点胶而设计。Pμlse胶阀可在工件表面上实
现精确的微小胶点（流量精确至微升），适用于难以进入的区
域、不平整及易碎表面。将要进行喷射点胶的流体通过一个诸
如压力罐或泵之类的储液器以气动的方式输送至胶阀。
胶阀速度及胶点大小胶阀速度及胶点大小
鉴于压电驱动器具有极快的速度，流体点胶频率最高可达到
1500Hz*。精密设计的Pμlse胶阀能够喷射出小至0.5nL的胶点
（取决于喷嘴孔径尺寸）。由于可以0.01ms的增量调整脉冲时
间，所以可设置非常精确的点胶量。
*在指定的条件设置下。
可更换的模块化组件可更换的模块化组件
胶阀的组件都是可替换的模块化组件，所以可快速维护胶阀，
仅需几秒就可替换流体槽组件。由于整个流体槽组件在清洗过
程中都可移除及拆分，所以模块化设计也可简化胶阀维护。
多种流体点胶多种流体点胶
Pμlse胶阀适用于各种化学流体的精确点胶。这些流体可能具有
不同粘度，也可能包含填料。可使用各种类型的点胶配件来满
足各种流体的点胶要求，以进行：
· 非接触式喷射单点至表面/零部件上
· 非接触式喷射一条流体线
· 适用于接触式应用的针头点胶
便于系统集成便于系统集成
Pμlse胶阀结构紧凑，阀体上具有大量定位 / 安装孔，可轻松地集成到自动化系统中。胶阀可在任意位置安装（垂直、
水平、倾斜或朝上安装），都不会影响其性能。

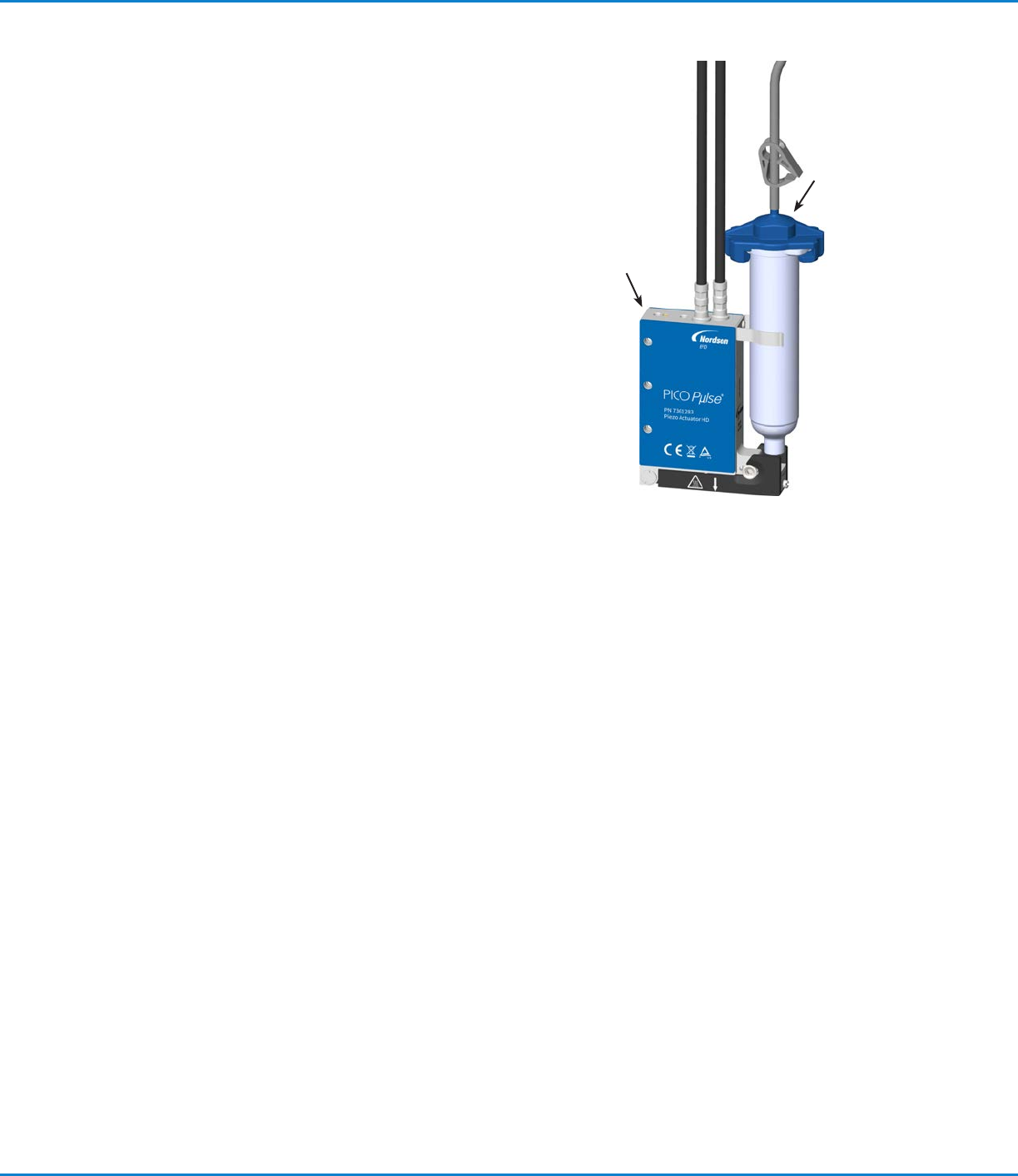

流体输送用针筒
PICO Pμlse
胶阀
