5. 使用 O 型圈拆卸工具将弹簧安装到撞针套组件中。
注意
在Pµlse XP 胶阀的流体槽组件上使用替换装撞针会大大增加校准错
误的可能性（Toµch 控制器上的警报代码 b17 020）。
6. 使用适合的润滑油轻轻润滑撞针杆，并小心安装至撞针套内
4
4. 使用插入工具的较长一端将定位器安装至撞针套内。
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件（续）组装流体槽组件（续）
撞针套
撞针
弹簧
P7
P30
6
5
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务30
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件（续）组装流体槽组件（续）
撞针，撞针套组
件O型圈
（5 x 1）
9
8
7
密封螺钉和O型圈
（棕色 Viton 含
氟橡胶）
进料接头
（如图直型接头）
和O型圈（5 x 1）
7. 将带有棕色 Viton氟橡胶 O 型圈的密封螺钉拧入流体槽底座并
拧紧螺钉。
注注：如果密封螺钉 O 型圈损坏，请更换螺钉和 O 型圈。
注意
在重新组装期间请小心，不要损坏或弄断陶瓷撞针。
8. 将组装好的撞针套、定位器和O型圈安装至流体槽底座内，并检
查如下事项：
· 撞针套的条纹标记与流体槽底座的条纹标记相对齐。
· 序列号一致。
9. 用手将进料接头和 O 型圈安装到流体槽底座中。使用扳手将
其拧紧。
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在Pµlse XP 胶阀使用中，将其中任何零件与其他流体槽组件
零件互换会大大增加校准错误的可能性（Toµch 控制器上的警报代码 b17 020）。
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在使用 HD Pµlse 胶阀时，将其中任何部件与其他流体槽组件
部件互换会大大增加点胶重复性偏差和性能下降问题的可能性。在零件不匹配的极端情况下，可能会发生胶阀损坏。在零件不匹配的极端情况下，可能会发生胶阀损坏。
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 31

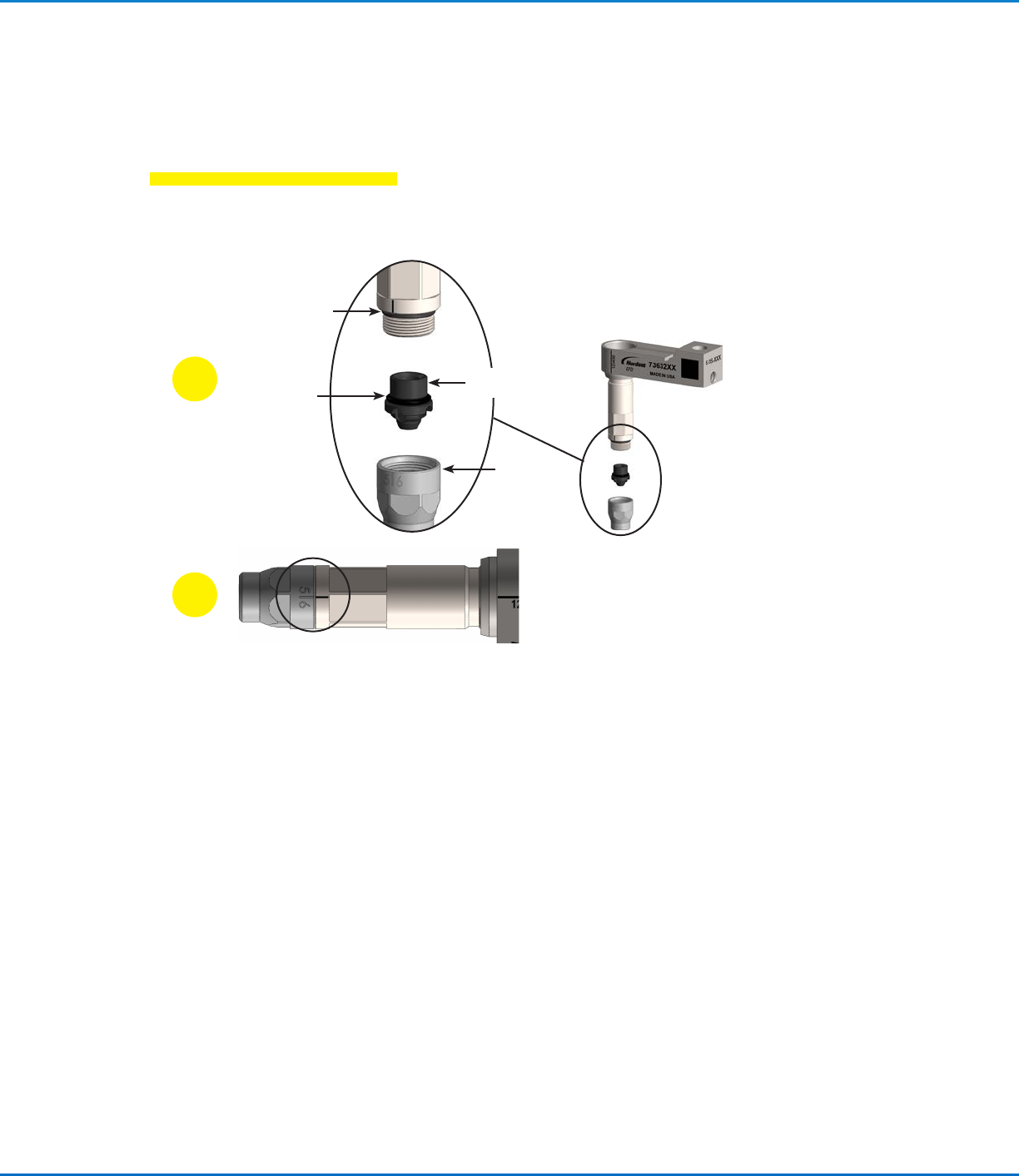

10. 仅适用于P30加长型喷嘴流体槽组件：仅适用于P30加长型喷嘴流体槽组件：
a. 为喷嘴加长部分及固定器安装P30 O型圈，然后将固定器及底
座支架安装至喷嘴加长部分。
b. 旋紧底座支架，直至条纹标记相对齐。
P30 固定器
P30 加长型O型
圈（大型）
P30 底座
支架
P30 固定器O型
圈（小型）
10a
10b
11. 将流体槽组件安装至胶阀。如有需要，请参见第14页“流体槽组
件的移除与安装”。
12. （如适用）请安装针头适配器组件。关于每个适配器组件的图
解，请参见第12页“安装针头适配器（可选）”。
13. 重新连接供料，并恢复系统正常运行。
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件（续）组装流体槽组件（续）
