PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务30
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件（续）组装流体槽组件（续）
撞针，撞针套组
件O型圈
（5 x 1）
9
8
7
密封螺钉和O型圈
（棕色 Viton 含
氟橡胶）
进料接头
（如图直型接头）
和O型圈（5 x 1）
7. 将带有棕色 Viton氟橡胶 O 型圈的密封螺钉拧入流体槽底座并
拧紧螺钉。
注注：如果密封螺钉 O 型圈损坏，请更换螺钉和 O 型圈。
注意
在重新组装期间请小心，不要损坏或弄断陶瓷撞针。
8. 将组装好的撞针套、定位器和O型圈安装至流体槽底座内，并检
查如下事项：
· 撞针套的条纹标记与流体槽底座的条纹标记相对齐。
· 序列号一致。
9. 用手将进料接头和 O 型圈安装到流体槽底座中。使用扳手将
其拧紧。
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在Pµlse XP 胶阀使用中，将其中任何零件与其他流体槽组件
零件互换会大大增加校准错误的可能性（Toµch 控制器上的警报代码 b17 020）。
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在使用 HD Pµlse 胶阀时，将其中任何部件与其他流体槽组件
部件互换会大大增加点胶重复性偏差和性能下降问题的可能性。在零件不匹配的极端情况下，可能会发生胶阀损坏。在零件不匹配的极端情况下，可能会发生胶阀损坏。
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 31
10. 仅适用于P30加长型喷嘴流体槽组件：仅适用于P30加长型喷嘴流体槽组件：
a. 为喷嘴加长部分及固定器安装P30 O型圈，然后将固定器及底
座支架安装至喷嘴加长部分。
b. 旋紧底座支架，直至条纹标记相对齐。
P30 固定器
P30 加长型O型
圈（大型）
P30 底座
支架
P30 固定器O型
圈（小型）
10a
10b
11. 将流体槽组件安装至胶阀。如有需要，请参见第14页“流体槽组
件的移除与安装”。
12. （如适用）请安装针头适配器组件。关于每个适配器组件的图
解，请参见第12页“安装针头适配器（可选）”。
13. 重新连接供料，并恢复系统正常运行。
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件（续）组装流体槽组件（续）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务32

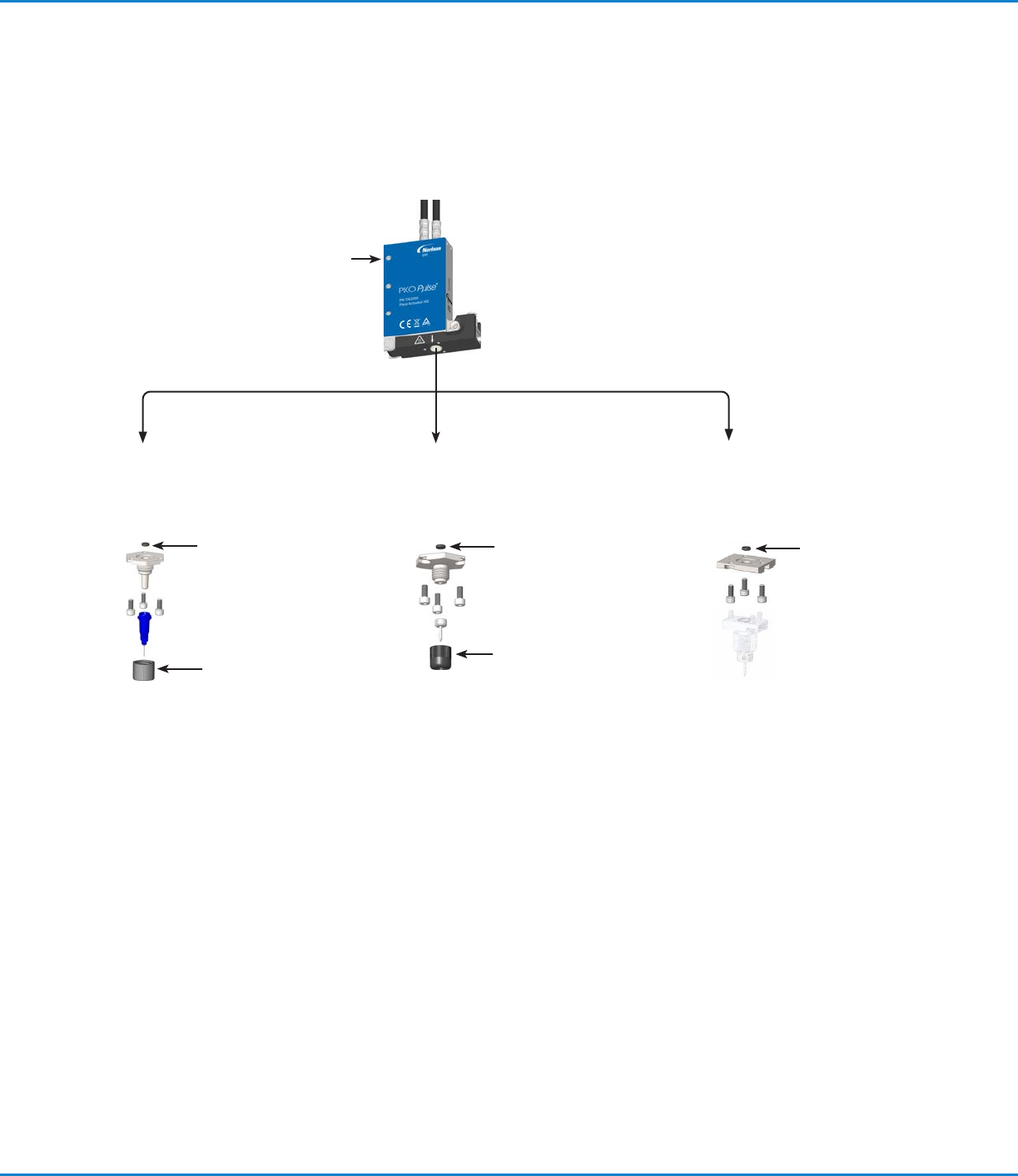

针头适配器套件
为接触式点胶选用HD Pμlse 驱动器，请为您的应用订购正确的适配器套件及其他配件。
配件
7362028
鲁尔锁针头适配器，
适用于特殊针头或高
精密鲁尔锁针头
7362030
DL 针头适配器套
件，适用于带有精密
支撑脚或者无支撑脚
的DL 点胶针头。
7361969
特定版适配器套件，
适用于相关配件
四氟橡胶O型圈
（6件一包）
7362033
（Viton 含氟橡胶）
7362315
（EPR乙丙橡胶）
7021194
针头适配器螺母，
适用于Safety-
Lok
™
针头
针头固定螺母
（仅适用于物料编
号7362030）
四氟橡胶O型圈（6件一包）
7362315 (EPR乙丙橡胶 )
四氟橡胶O型圈（6件一包）
7362033 (Viton 含氟橡胶)
7362315 (EPR乙丙橡胶 )
7362059
Pµlse HD 驱动
器适用于接触
式点胶
