PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 31
10. 仅适用于P30加长型喷嘴流体槽组件：仅适用于P30加长型喷嘴流体槽组件：
a. 为喷嘴加长部分及固定器安装P30 O型圈，然后将固定器及底
座支架安装至喷嘴加长部分。
b. 旋紧底座支架，直至条纹标记相对齐。
P30 固定器
P30 加长型O型
圈（大型）
P30 底座
支架
P30 固定器O型
圈（小型）
10a
10b
11. 将流体槽组件安装至胶阀。如有需要，请参见第14页“流体槽组
件的移除与安装”。
12. （如适用）请安装针头适配器组件。关于每个适配器组件的图
解，请参见第12页“安装针头适配器（可选）”。
13. 重新连接供料，并恢复系统正常运行。
维护（续）
通过重新组装流体槽组件进行清洁（续）
组装流体槽组件（续）组装流体槽组件（续）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务32
针头适配器套件
为接触式点胶选用HD Pμlse 驱动器，请为您的应用订购正确的适配器套件及其他配件。
配件
7362028
鲁尔锁针头适配器，
适用于特殊针头或高
精密鲁尔锁针头
7362030
DL 针头适配器套
件，适用于带有精密
支撑脚或者无支撑脚
的DL 点胶针头。
7361969
特定版适配器套件，
适用于相关配件
四氟橡胶O型圈
（6件一包）
7362033
（Viton 含氟橡胶）
7362315
（EPR乙丙橡胶）
7021194
针头适配器螺母，
适用于Safety-
Lok
™
针头
针头固定螺母
（仅适用于物料编
号7362030）
四氟橡胶O型圈（6件一包）
7362315 (EPR乙丙橡胶 )
四氟橡胶O型圈（6件一包）
7362033 (Viton 含氟橡胶)
7362315 (EPR乙丙橡胶 )
7362059
Pµlse HD 驱动
器适用于接触
式点胶
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 33

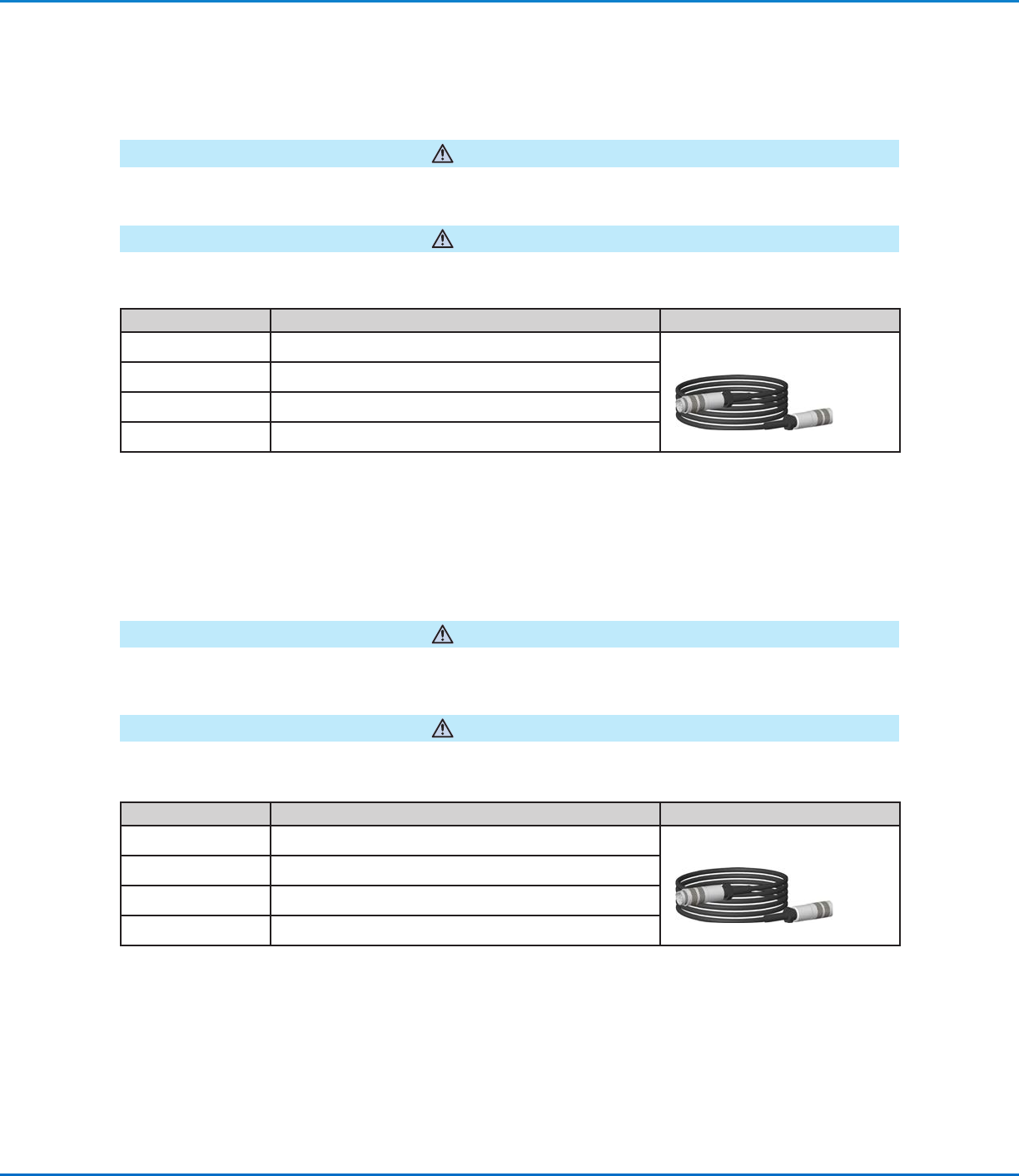

配件（续）
用于标准Toµch 控制器的胶阀延长线缆.
设备损坏的风险。标准Toµch 控制器不适用为Toµch XP 控制器设计的延长线缆。
注意
请勿超过9 m（30 ft）的最大延长线缆长度。这样做会对胶阀和控制器之间的通讯产生不利影响。
注意
物料编号物料编号 描述描述 备注备注
7362085 0.6 m (2.0 ft) 胶阀延长线套件
包含电源线及通讯线各一根
7361298 2 m (6.6 ft) 胶阀延长线套件
7361299 6 m (19.7 ft) 胶阀延长线套件
7361300 9 m (29.5 ft) 胶阀延长线套件
用于Toµch XP 控制器的胶阀延长线缆
设备损坏的风险。Toμch XP 控制器不适用为标准Toμch 控制器设计的延长线缆。
注意
请勿超过9 m（30 ft）的最大延长线缆长度。这样做会对胶阀和控制器之间的通讯产生不利影响。
注意
物料编号物料编号 描述描述 备注备注
7365311
2 m (6.6 ft) 胶阀延长线套件，Toµch XP
包含电源线及通讯线各一根
7365312
6 m (19.7 ft) 胶阀延长线套件，Toµch XP
7365313
9 m (29.5 ft) 胶阀延长线套件，Toµch XP
7365314
12 m (39.4 ft) 胶阀延长线套件，Toµch XP
