PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务36
可更换备件
注：注：根据要求，可提供更多可更换部件。
压电驱动器
物料编号物料编号 描述描述 备注备注
7361283
压电驱动器，PICO Pµlse，HD
适用于非接触式点胶
用于非接触式高频应用的高频型驱动器
7364876
压电驱动器，PICO Pμlse XP
（超精密）
用于高性能、非接触式点胶
注意
此款胶阀只能与Toµch XP 控制器一起使用。
高性能驱动器，适用于需要极其精确、可重复的
微量点胶应用
7362059
压电驱动器，PICO Pµlse，HD，
针头适配器
适用于接触式点胶，需使用针
头适配器
高频型驱动器，适用于接触式点胶应用的高频使
用。使用此胶阀进行接触式点胶，请订购合适的
针头适配器套件。请参见第32页“针头适配器套
件”。
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 37
可更换备件（续）
流体槽组件
有多种流体槽组件可供选择，汇总于下表中。诺信EFD 应用专家将帮助您选择最适合的流体槽组件以实现最佳喷射性
能。
流体槽组件类型流体槽组件类型 推荐用途推荐用途 请参见请参见
标准扁平喷嘴 适用于大多数流体，并且可以减少中低粘度流体的飞溅 请参见第38页“扁平喷嘴流体槽组
件”
PEEK材质扁平喷嘴 适用于反应性粘合剂，例如厌氧胶 请参见第39页“PEEK聚醚醚酮材质流
体槽组件（仅扁平喷嘴）”
带有涂层的扁平
喷嘴
适用于公差要求更严苛且需要改进喷射质量的应用
仅适用于非接触式胶阀，P7 喷嘴比标准扁平喷嘴延长
了 7 毫米
请参见第40页“带有涂层的扁平喷嘴
流体槽组件”
带有涂层的P7 加
长型喷嘴
请参见第40页“带有涂层的P7 加长型
喷嘴流体槽组件”
P7 加长型喷嘴 仅适用于非接触式胶阀，P7 喷嘴比标准扁平喷嘴延长
了7 毫米
请参见第41页“P7加长型喷嘴流体槽
组件”
P30 加长型喷嘴 仅适用于非接触式胶阀，P30 喷嘴比标准扁平喷嘴延长
了30 毫米
请参见第41页“P30加长型喷嘴流体
槽组件”
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在Pµlse XP 胶阀使用中，将其中任何零件与其他流体槽组件
零件互换会大大增加校准错误的可能性（Toµch 控制器上的警报代码 b17 020）。
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。在使用 HD Pµlse 胶阀时，将其中任何部件与其他流体槽组件
部件互换会大大增加点胶重复性偏差和性能下降问题的可能性。在零件不匹配的极端情况下，可能会发生胶阀损坏。在零件不匹配的极端情况下，可能会发生胶阀损坏。
流体槽组件，标准型，
扁平喷嘴
流体槽组件，P7 加长
型喷嘴
流体槽组件，PEEK，扁
平喷嘴，配有进料接头
流体槽组件，P30 加长
型喷嘴
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务38
流体槽组件（续）
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。将其中任何部件与其他流体槽组件进行互换可能会影响胶阀性
能或损坏胶阀。如需详细信息，请参见第 37 页注意事项。

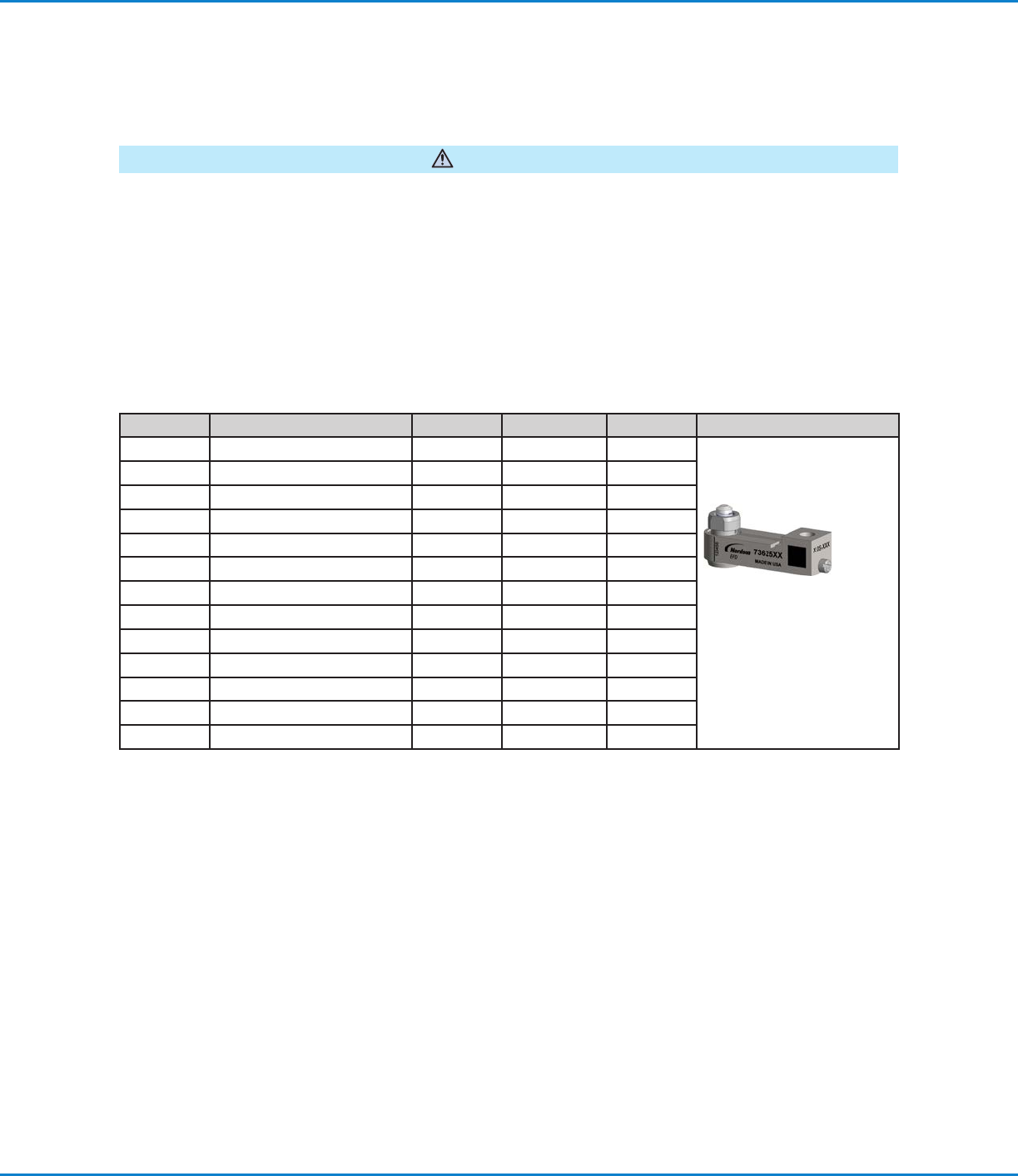

扁平喷嘴流体槽组件
这些流体槽组件适用于Pμlse 非接触式喷射阀或Pμlse 接触式点胶阀。标准扁平喷嘴流体槽组件适用于大多数流体。有
两种底座类型可供选择：
· “D”型底座：标准型适用于大多数流体，对于中低粘度流体可以减少点胶飞溅。
· “E”型底座：推荐用于高粘度/拉丝型流体，它在喷射过程中产生更多动能，以更好地从喷嘴板上释放并减
少“拖尾”。
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7362574 流体槽组件
50 µm
E 3.0S
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7362575 流体槽组件
100 µm
D 3.0S
7362576 流体槽组件
200 µm
D 3.0S
7362577 流体槽组件
50 µm
E 5.0S
7362578 流体槽组件
100 µm
E 5.0S
7362579 流体槽组件
150 µm
E 5.0S
7362580 流体槽组件
300 µm
E 5.0S
7362581 流体槽组件
100 µm
D 5.0S
7362582 流体槽组件
150 µm
D 5.0S
7362583 流体槽组件
200 µm
D 5.0S
7362584 流体槽组件
300 µm
D 5.0S
7362585 流体槽组件
400 µm
D 5.0S
7362586 流体槽组件
600 µm
D 5.0S
可更换备件（续）
