PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务38

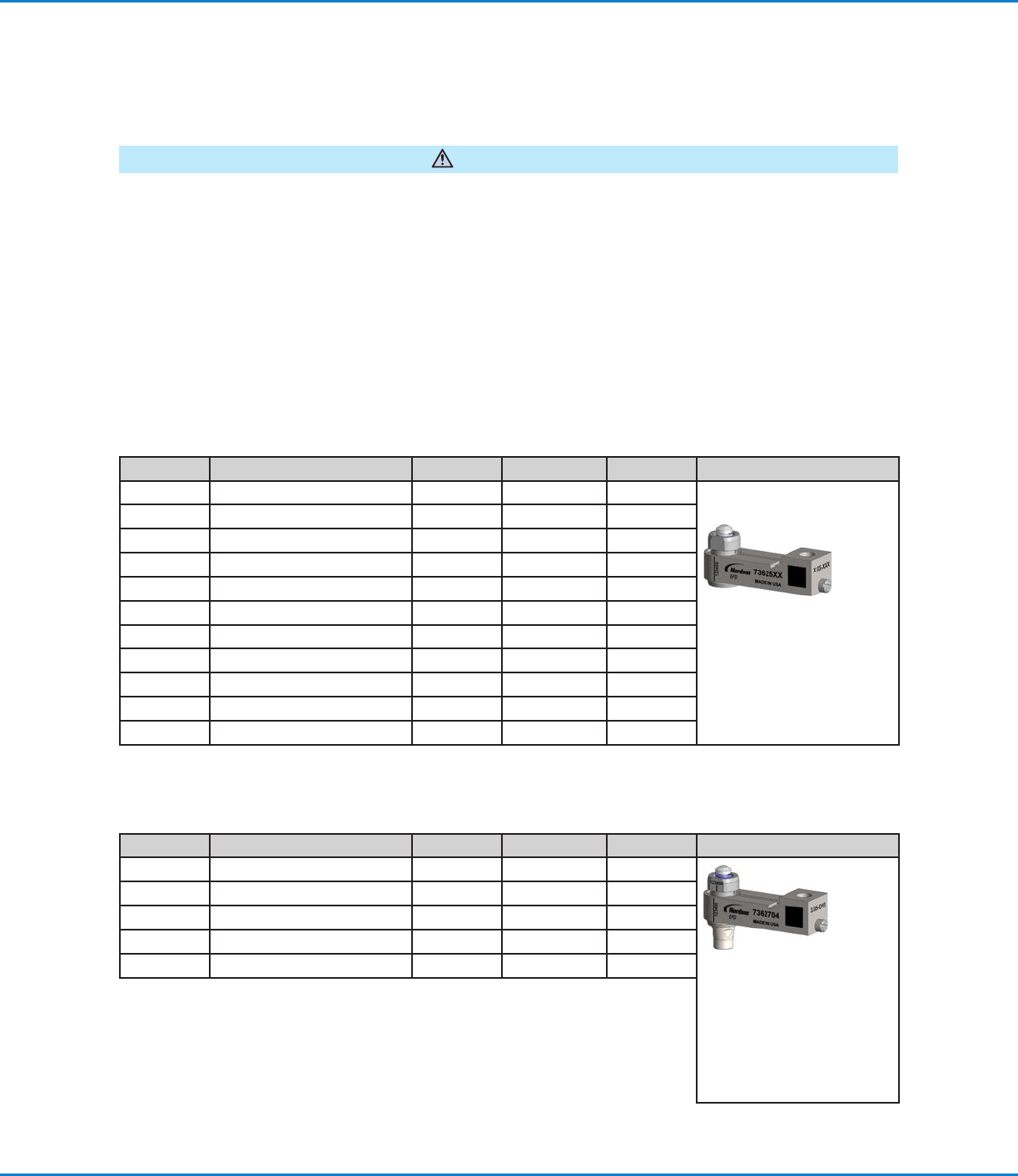

流体槽组件（续）
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。将其中任何部件与其他流体槽组件进行互换可能会影响胶阀性
能或损坏胶阀。如需详细信息，请参见第 37 页注意事项。
扁平喷嘴流体槽组件
这些流体槽组件适用于Pμlse 非接触式喷射阀或Pμlse 接触式点胶阀。标准扁平喷嘴流体槽组件适用于大多数流体。有
两种底座类型可供选择：
· “D”型底座：标准型适用于大多数流体，对于中低粘度流体可以减少点胶飞溅。
· “E”型底座：推荐用于高粘度/拉丝型流体，它在喷射过程中产生更多动能，以更好地从喷嘴板上释放并减
少“拖尾”。
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7362574 流体槽组件
50 µm
E 3.0S
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7362575 流体槽组件
100 µm
D 3.0S
7362576 流体槽组件
200 µm
D 3.0S
7362577 流体槽组件
50 µm
E 5.0S
7362578 流体槽组件
100 µm
E 5.0S
7362579 流体槽组件
150 µm
E 5.0S
7362580 流体槽组件
300 µm
E 5.0S
7362581 流体槽组件
100 µm
D 5.0S
7362582 流体槽组件
150 µm
D 5.0S
7362583 流体槽组件
200 µm
D 5.0S
7362584 流体槽组件
300 µm
D 5.0S
7362585 流体槽组件
400 µm
D 5.0S
7362586 流体槽组件
600 µm
D 5.0S
可更换备件（续）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 39
流体槽组件（续）
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。将其中任何部件与其他流体槽组件进行互换可能会影响胶阀性
能或损坏胶阀。如需详细信息，请参见第 37 页注意事项。
PEEK聚醚醚酮材质流体槽组件（仅扁平喷嘴）
这些流体槽组件仅适用于Pμlse 非接触式喷射阀。在点涂厌氧胶和UV固化厌氧胶时，PEEK材质流体槽组件可防止固化和
堵塞。
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7363321 流体槽组件，PEEK
50 µm
E 3.0S
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7363322 流体槽组件，PEEK
100 µm
D 3.0S
7363323 流体槽组件，PEEK
200 µm
D 3.0S
7363324 流体槽组件，PEEK
50 µm
E 5.0S
7363325 流体槽组件，PEEK
100 µm
E 5.0S
7363326 流体槽组件，PEEK
150 µm
E 5.0S
7363327 流体槽组件，PEEK
300 µm
E 5.0S
7363328 流体槽组件，PEEK
100 µm
D 5.0S
7363329 流体槽组件，PEEK
150 µm
D 5.0S
7363330 流体槽组件，PEEK
200 µm
D 5.0S
7363331 流体槽组件，PEEK
300 µm
D 5.0S
7363332 流体槽组件，PEEK
400 µm
D 5.0S
7363333 流体槽组件，PEEK
600 µm
D 5.0S
可更换备件（续）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务40
流体槽组件（续）
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。将其中任何部件与其他流体槽组件进行互换可能会影响胶阀性
能或损坏胶阀。如需详细信息，请参见第 37 页注意事项。
带有涂层的扁平喷嘴流体槽组件
这些流体槽组件适用于Pµlse 非接触式喷射阀或Pµlse 接触式点胶阀。
带有涂层的流体槽组件经抛光和涂层处理，具有特殊的亲水涂层，提供以下优势：
· 提高了喷射质量和点对点的一致性
· 用于UV固化胶，减少微小气泡的形成
· 针对那些难以处理的、高粘性的、容易拉丝的胶水，可以减少胶水通过流道的表面张力
· 不同流体槽组件之间的点胶性能更一致
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7364098 流体槽组件
20 µm
E 3.0S
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7364521 流体槽组件
75 µm
E 3.0S
7364523 流体槽组件
100 µm
E 3.0S
7363823 流体槽组件
100 µm
D 3.0S
7364524 流体槽组件
150 µm
E 3.0S
7363665 流体槽组件
50 µm
E 3.0S
7364743 流体槽组件
50 µm
E 5.0S
7363825 流体槽组件
100 µm
E 5.0S
7364550 流体槽组件
150 µm
E 5.0S
7364552 流体槽组件
300 µm
E 5.0S
7364549 流体槽组件
200 µm
D 5.0S
带有涂层的P7 加长型喷嘴流体槽组件
这些流体槽组件仅适用于Pµlse 非接触式喷射阀，用于需要更严格公差和改进喷射质量的应用。
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7364553 流体槽组件，P7
75 µm
E 3.0S
· P7 喷嘴比标准扁平喷嘴长了
7 mm。
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7365038 流体槽组件，P7
100 µm
E 5.0S
7365039 流体槽组件，P7
150 µm
E 5.0S
7364554 流体槽组件，P7
300 µm
E 5.0S
7365040 流体槽组件，P7
200 µm
D 5.0S
可更换备件（续）
