PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务40
流体槽组件（续）
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。将其中任何部件与其他流体槽组件进行互换可能会影响胶阀性
能或损坏胶阀。如需详细信息，请参见第 37 页注意事项。
带有涂层的扁平喷嘴流体槽组件
这些流体槽组件适用于Pµlse 非接触式喷射阀或Pµlse 接触式点胶阀。
带有涂层的流体槽组件经抛光和涂层处理，具有特殊的亲水涂层，提供以下优势：
· 提高了喷射质量和点对点的一致性
· 用于UV固化胶，减少微小气泡的形成
· 针对那些难以处理的、高粘性的、容易拉丝的胶水，可以减少胶水通过流道的表面张力
· 不同流体槽组件之间的点胶性能更一致
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7364098 流体槽组件
20 µm
E 3.0S
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7364521 流体槽组件
75 µm
E 3.0S
7364523 流体槽组件
100 µm
E 3.0S
7363823 流体槽组件
100 µm
D 3.0S
7364524 流体槽组件
150 µm
E 3.0S
7363665 流体槽组件
50 µm
E 3.0S
7364743 流体槽组件
50 µm
E 5.0S
7363825 流体槽组件
100 µm
E 5.0S
7364550 流体槽组件
150 µm
E 5.0S
7364552 流体槽组件
300 µm
E 5.0S
7364549 流体槽组件
200 µm
D 5.0S
带有涂层的P7 加长型喷嘴流体槽组件
这些流体槽组件仅适用于Pµlse 非接触式喷射阀，用于需要更严格公差和改进喷射质量的应用。
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7364553 流体槽组件，P7
75 µm
E 3.0S
· P7 喷嘴比标准扁平喷嘴长了
7 mm。
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7365038 流体槽组件，P7
100 µm
E 5.0S
7365039 流体槽组件，P7
150 µm
E 5.0S
7364554 流体槽组件，P7
300 µm
E 5.0S
7365040 流体槽组件，P7
200 µm
D 5.0S
可更换备件（续）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务 41
扁平喷嘴流体槽组件（续）
注意
流体槽底座、撞针套和撞针是一组经过精密校准的部件。将其中任何部件与其他流体槽组件进行互换可能会影响胶阀性
能或损坏胶阀。如需详细信息，请参见第 37 页注意事项。
P7加长型喷嘴流体槽组件
这些流体槽组件仅适用于Pμlse 非接触式喷射阀。
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7362703 流体槽组件，P7
50 µm
E 3.0S
· P7 喷嘴比标准扁平喷嘴长了
7 mm。
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7362704 流体槽组件，P7
100 µm
D 3.0S
7362705 流体槽组件，P7
200 µm
D 3.0S
7362706 流体槽组件，P7
50 µm
E 5.0S
7362707 流体槽组件，P7
100 µm
E 5.0S
7362708 流体槽组件，P7
150 µm
E 5.0S
7362709 流体槽组件，P7
300 µm
E 5.0S
7362710 流体槽组件，P7
100 µm
D 5.0S
7362711 流体槽组件，P7
150 µm
D 5.0S
7362712 流体槽组件，P7
200 µm
D 5.0S
7362713 流体槽组件，P7
300 µm
D 5.0S
7362714 流体槽组件，P7
400 µm
D 5.0S
7362715 流体槽组件，P7
600 µm
D 5.0S
P30加长型喷嘴流体槽组件
这些流体槽组件仅适用于Pμlse 非接触式喷射阀。
物料编号物料编号 描述描述 喷嘴孔径喷嘴孔径 喷嘴类型喷嘴类型 撞针球尺寸撞针球尺寸 备注备注
7363238 流体槽组件，P30
50 µm
E 5.0S
· P30 喷嘴比标准扁平喷嘴长
了 30 mm。
· 3.0S 为0.8 毫米撞针球
头；5.0S 为 1.5 毫米撞针
球头。
· 诺信EFD应用专家将帮助您选
择最佳流体槽组件来优化喷
射效果。
7363239 流体槽组件，P30
100 µm
E 5.0S
7363240 流体槽组件，P30
150 µm
E 5.0S
7363241 流体槽组件，P30
300 µm
E 5.0S
7363242 流体槽组件，P30
100 µm
D 5.0S
7363243 流体槽组件，P30
150 µm
D 5.0S
7363244 流体槽组件，P30
200 µm
D 5.0S
7363245 流体槽组件，P30
300 µm
D 5.0S
7363246 流体槽组件，P30
400 µm
D 5.0S
7363247 流体槽组件，P30
600 µm
D 5.0S
可更换备件（续）
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务42

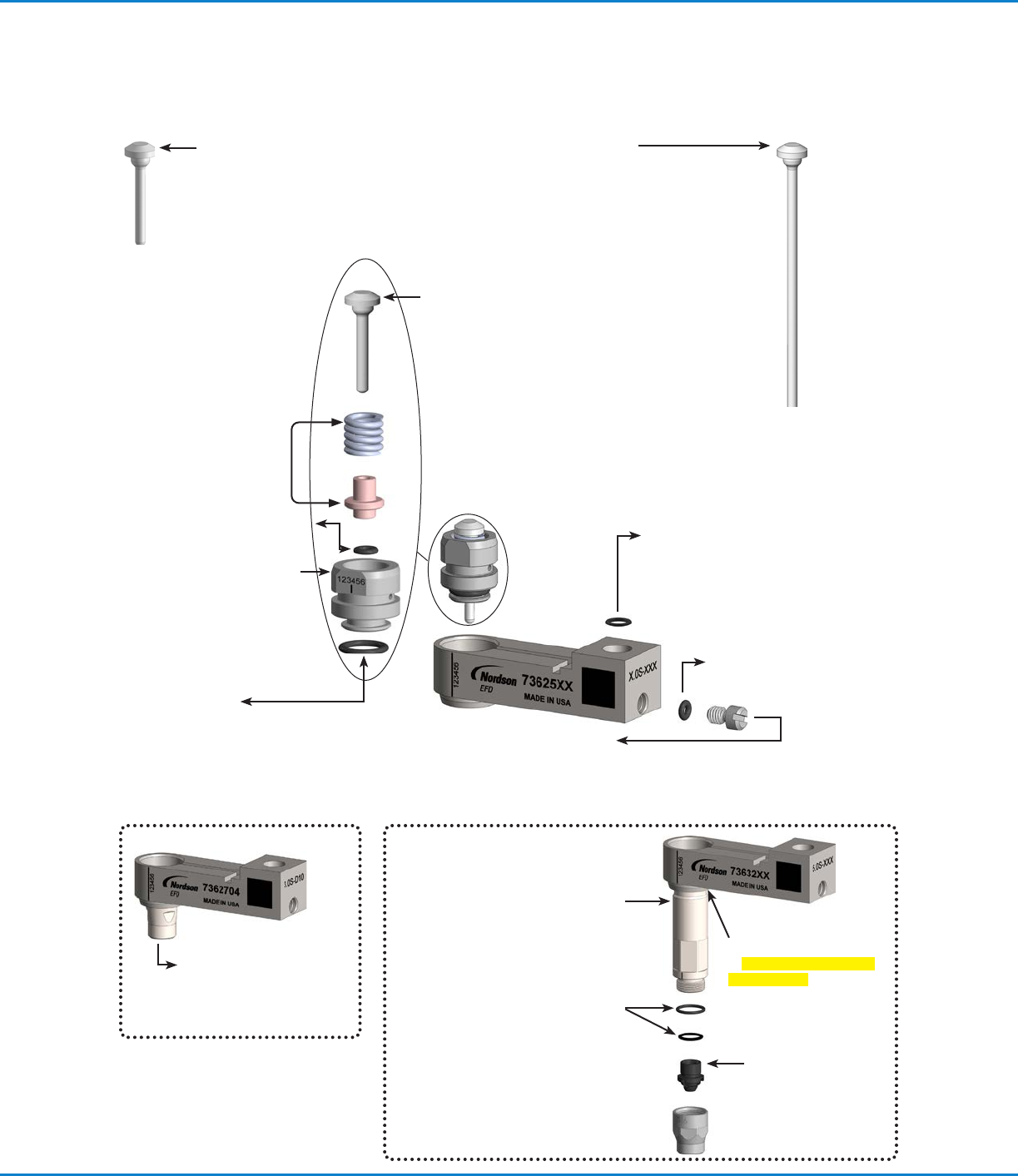

撞针套
撞针套组件O型圈，1.5 x 1 毫米
7362701 FFKM 全氟橡胶，黑色
（10 组）
O型圈，5 x 1 毫米
7361303 Viton 含氟橡胶，棕色 （10 组）
7361681 FFKM 全氟橡胶，黑色 （3 组）
注：这些O型圈也含在P30 喷嘴O型圈套件中。
注注：撞针套跟流体槽底座是精密
校准的，不可更换。
密封螺钉和O型圈
7362346 Viton 含氟橡胶，棕色 （6 组）
7361658 FFKM 全氟橡胶，黑色 （6 组）
7363463 PEEK 配有黑色 FFKM O型圈 (1 pc)
O型圈，5 x 1 毫米
7361303 Viton 含氟橡胶，棕色 （10 组）
7361681 FFKM 全氟橡胶，黑色 （3 组）
撞针（扁平喷嘴）撞针（扁平喷嘴）
7362164 3.0S撞针球，0.8 mm
7362462 3.0S撞针球，0.8 mm （12 组）
7362463 3.0S撞针球，0.8 mm （24 组）
7362163 5.0S撞针球，1.5 mm
7362460 5.0S撞针球，1.5 mm （12 组）
7362461 5.0S撞针球，1.5 mm （24 组）
含在翻新套件内，物料编号为
7362563
7363252
7363339
O型圈，1.5 x 1 毫米
7362701 FFKM 全氟橡胶，黑色
（10 组）
流体槽组件配件
撞针（P30 加长型喷嘴）撞针（P30 加长型喷嘴）
7363425 P30，5.0S撞针球，1.5 mm
7363424 P30，5.0S撞针球，1.5 mm （12 组）
撞针（P7 加长型喷嘴）撞针（P7 加长型喷嘴）
7363254 P7，3.0S撞针球，0.8 mm
7363255 P7，3.0S撞针球，0.8 mm （12 组）
7363211 P7，5.0S撞针球，1.5 mm
7363212 P7，5.0S撞针球，1.5 mm （12 组）
P30 喷嘴加长部分连接处
（请不要将喷嘴加长部分请不要将喷嘴加长部分
从连接处移除从连接处移除）
7363253 P30 喷嘴O型圈套件，
含润滑油及10只：
O型圈，4.29 x 0.61 mm，Viton，黑色
O型圈，5.31 x 0.61 mm，Viton，黑色
也包含如下撞针组件O型圈
（如上所示）：
O型圈，1.5 x 1 mm，FFKM，黑色
O型圈，5 x 1 mm，Viton，棕色
注：注：P30 加长型喷嘴是与流体槽
底座精确匹配的，不可替换。
P30
注：注：P7 喷嘴是与流体槽底
座精确匹配的，不可替换。
P7
P30定位器(含在P30翻
新套件内，物料编号为
7363252）
可更换备件（续）
