操作手册 Rev00 2- 2 ① 请确认设备内部没有放置基板或工具等物品。 ② 向右旋转主开关，确认气压表（压力表） 。 ③ 依次起动 Windows XP 和主机的软件后，画面会显示如下信息。 全轴开始移动，返回原点。 警告 执行返回原点时，设备开始移动。 为避免发生人身伤害，请绝对不要把手和头部等伸进装置内部。 此外，请确认装置内部 没有放置扳手等可能碰撞贴片头的物品之后 ，再执 行返回原点。 请选择「确定」 。 Step1 主机…
操作手册 Rev00
2-
1
2
2
作
作
业
业
步
步
骤
骤
从设备接通电源到退出的流程如下：
No 流程图 作业人员 备 注
1
确认主气压(0.5MPa)，检查 ATC 周围没有异物
等后接通电源。
2
执行返回原点前，确认装置内部没有异物等。
3
节假日后或寒冷地区,必须执行预热。
（预热约 10 分钟)。
4
操作员
若生产的基板有变更时，应根据基板尺寸调整
基板传送部。
5
程序员
管理员
制作生产所必须的数据，完成程序。
6
使用「支援准备」功能，依次进行各项准备和
设置。
7
8
9
操作员
10
参见『操作手册Ⅱ』“第 5 章 日常检查”。
接通电源
返回原点
预 热
安装基板
制作程序
关闭电源
生产准备
生产
生产结束
日常检查
2-1 生产的流程
操作手册 Rev00
2-
2
① 请确认设备内部没有放置基板或工具等物品。
② 向右旋转主开关，确认气压表（压力表）。
③ 依次起动 Windows XP 和主机的软件后，画面会显示如下信息。
全轴开始移动，返回原点。
警告
执行返回原点时，设备开始移动。
为避免发生人身伤害，请绝对不要把手和头部等伸进装置内部。
此外，请确认装置内部没有放置扳手等可能碰撞贴片头的物品之后，再执
行返回原点。
请选择「确定」。
Step1
主机接通电源
2-2 操作概要
请确认气压表。
上侧 ＜压力表＞ 0.5Mpa±0.05
下侧 ＜负压表＞ -90～-95Kpa
※若压力表低于 0.4Mpa 时，请检
查气压系统。
把主开关向右旋转 90 度。
＜
关
闭电
源
＞ ＜
接
通电
源
＞
操作手册 Rev00
2-
3

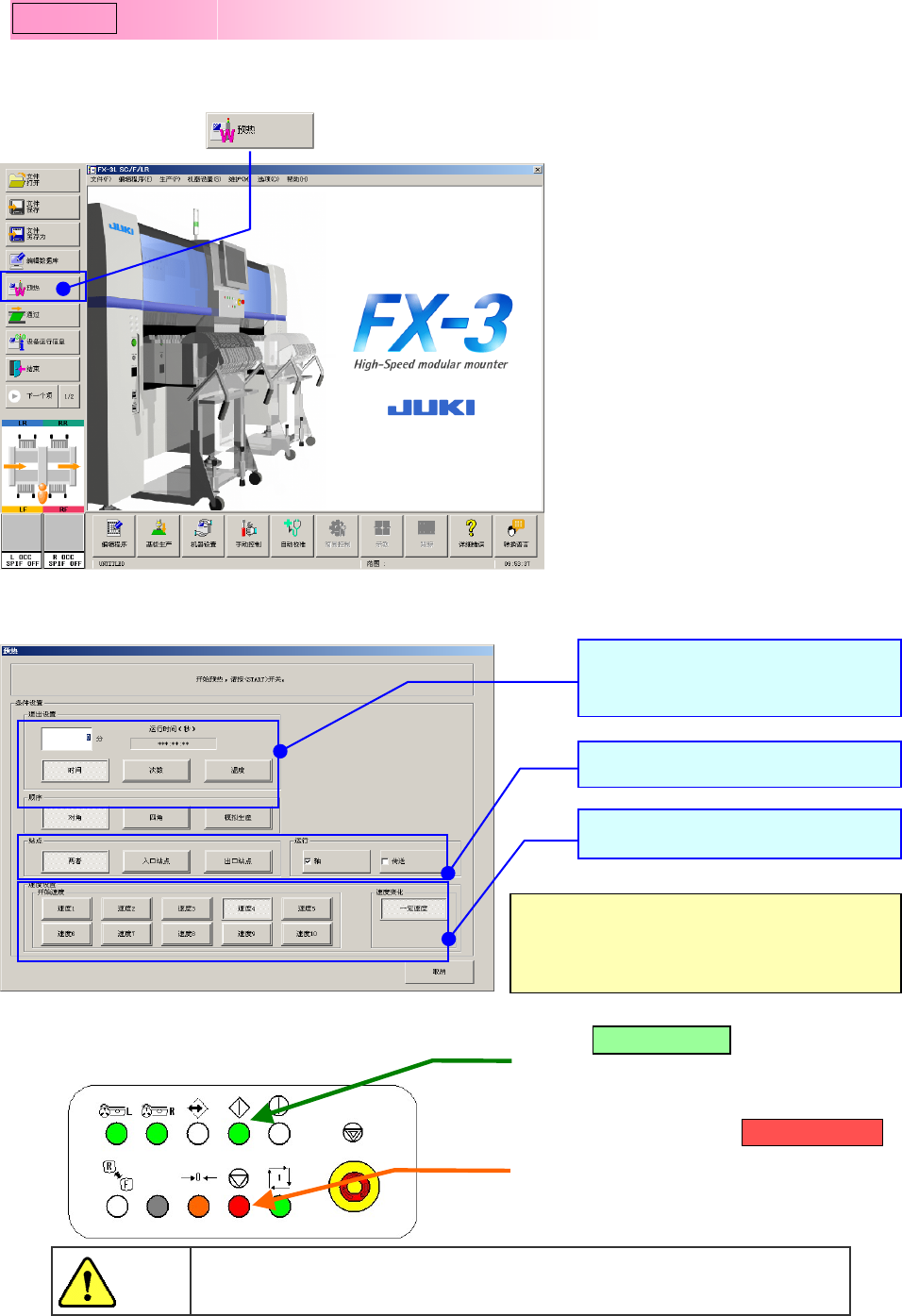

生产前执行预热，有助于在稳定状态下开始生产。
① 从命令按钮中选择 。
② 显示预热画面。请「设置条件」。
③ 请确认安全盖关闭之后，再按下操作面板的[开始开关]。
要结束预热时，请按下
｛设置时间（次数）后，经过设置的时
间（次数）后，会自动结束。｝
请按下 。
按下后，轴·传送移动，预热开始。
＜操作面板＞
开始开关
停止开关
按下[开始开关] 按钮后，设备即开始运行。
为避免人身伤害，请绝对不要把手或头部伸进装置内。
警告
※有关预热画面的详细说明，请参见『使
用说明书 CD』的「2-4 预热」。
选择预热条件。
选择预热速度。
输入停止时间、次数或温度。
Step2
执行预热
