操作手册 Rev00 2- 10 ＜步骤３＞支撑销的位置 ※ 夹紧基板时，要配置支撑销，以防止向下弯翘。使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。 ① 根据基板的形状，在支撑台上配置支撑销。 ② 把基板放在传送道上后，在传送控制画面中进行操作，将「支撑台」升高。 ③ 请确认支撑销的位置。此外，请用手从上面轻轻地压基板，确认有支撑销支撑着基板。请确认支撑销下面没有附着芯片等物。支撑销支撑台双击输入焦点，显示数字…

操作手册 Rev00

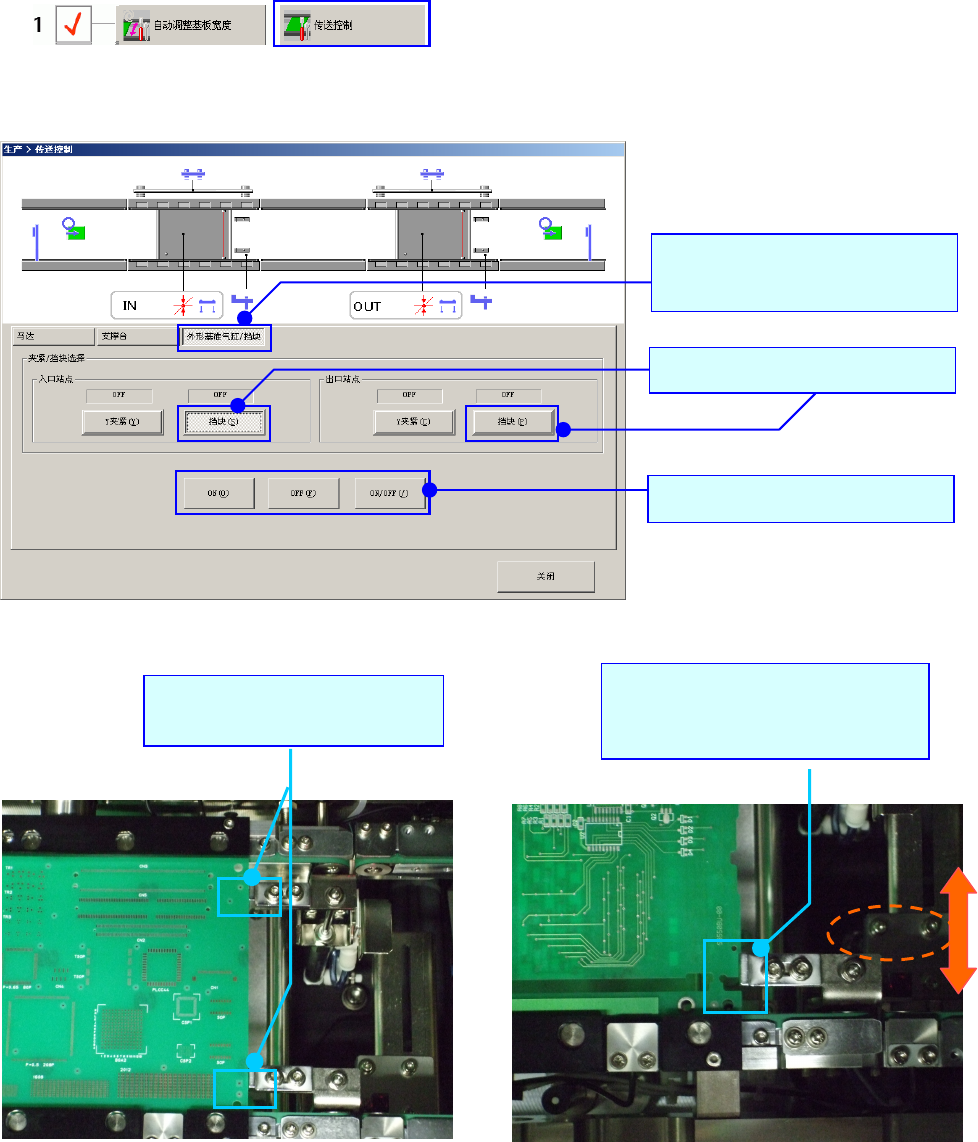

＜步骤２＞调整挡块位置

※ 本书就标准的外形基准调整方法进行说明。

有关销基准（选项）的调整方法，请参见『使用说明书 CD』的「2-7-1-3 销基准的调整方法」。

① 请按下按钮「传送控制」。

② 显示「传送控制」画面。

③ 把挡块「ON」，用手把基板对准挡块，确认位置。

1.请选择「外形基准气缸/挡

块」。

2.请选择「挡块」。

3.请操作

「ON」/「OFF」。

请确认基板顶住挡块的状态

是否稳定。

若挡块碰到基板的缺口而不稳

定时，请把螺丝拧松，调整挡块

的位置。

操作手册 Rev00

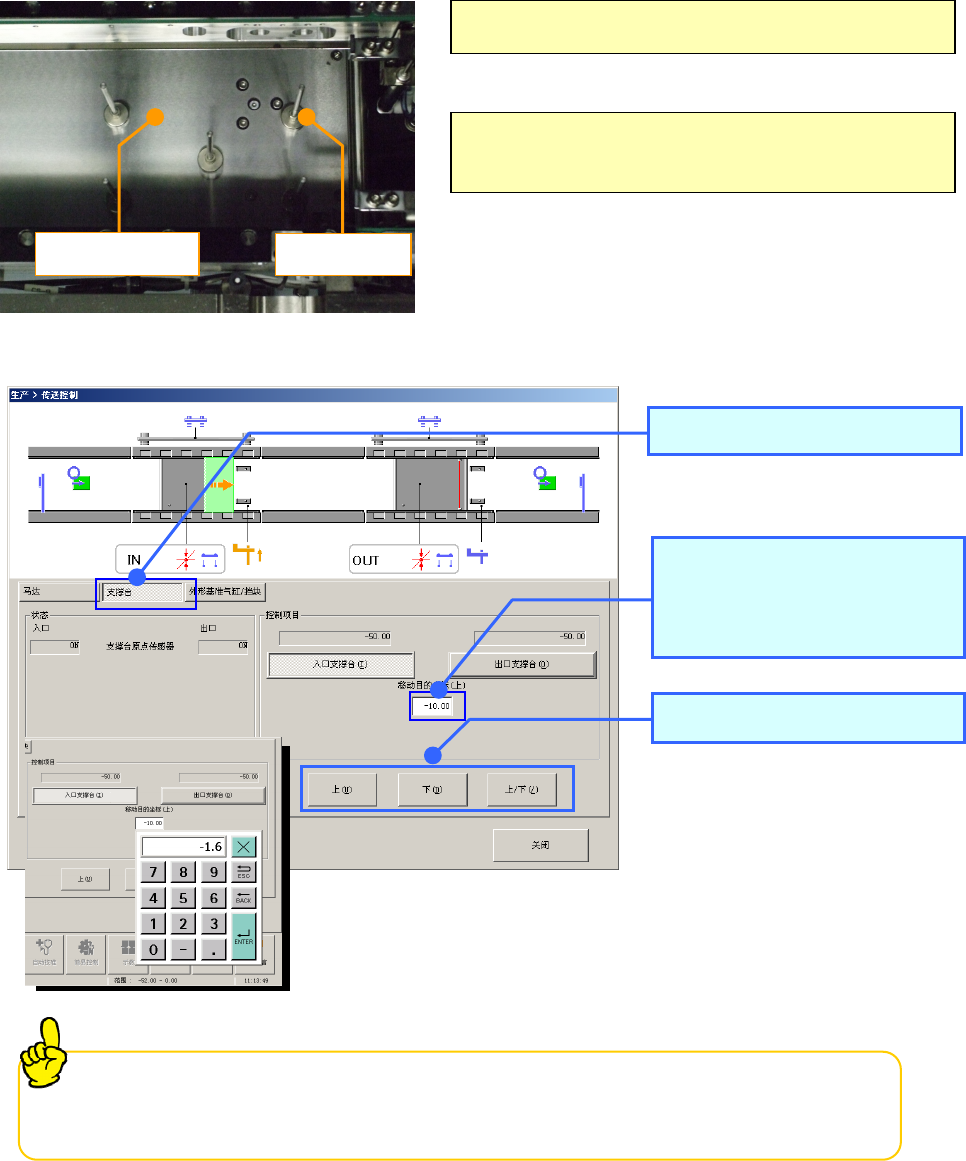

＜步骤３＞支撑销的位置

※ 夹紧基板时，要配置支撑销，以防止向下弯翘。

使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。

① 根据基板的形状，在支撑台上配置支撑销。

② 把基板放在传送道上后，在传送控制画面中进行操作，将「支撑台」升高。

③ 请确认支撑销的位置。此外，请用手从上面轻轻地压基板，确认有支撑销支撑着基板。

请确认支撑销下面没有附着芯片等物。

支撑销

支撑台

双击输入焦点，显示数字软键盘后，可在键盘上或用鼠标直接点击输入数值。

两面贴片的基板，配置支撑销时要注意不要让支撑销

碰到基板背面已贴装好的元件。

2. 输入基板厚度尺寸，必须负

数。

例)基板厚度为 1.6mm 时，

请输入“-1.60”。

3. 控制操作台架的升·降。

1. 请选择「支撑台」。

操作手册 Rev00

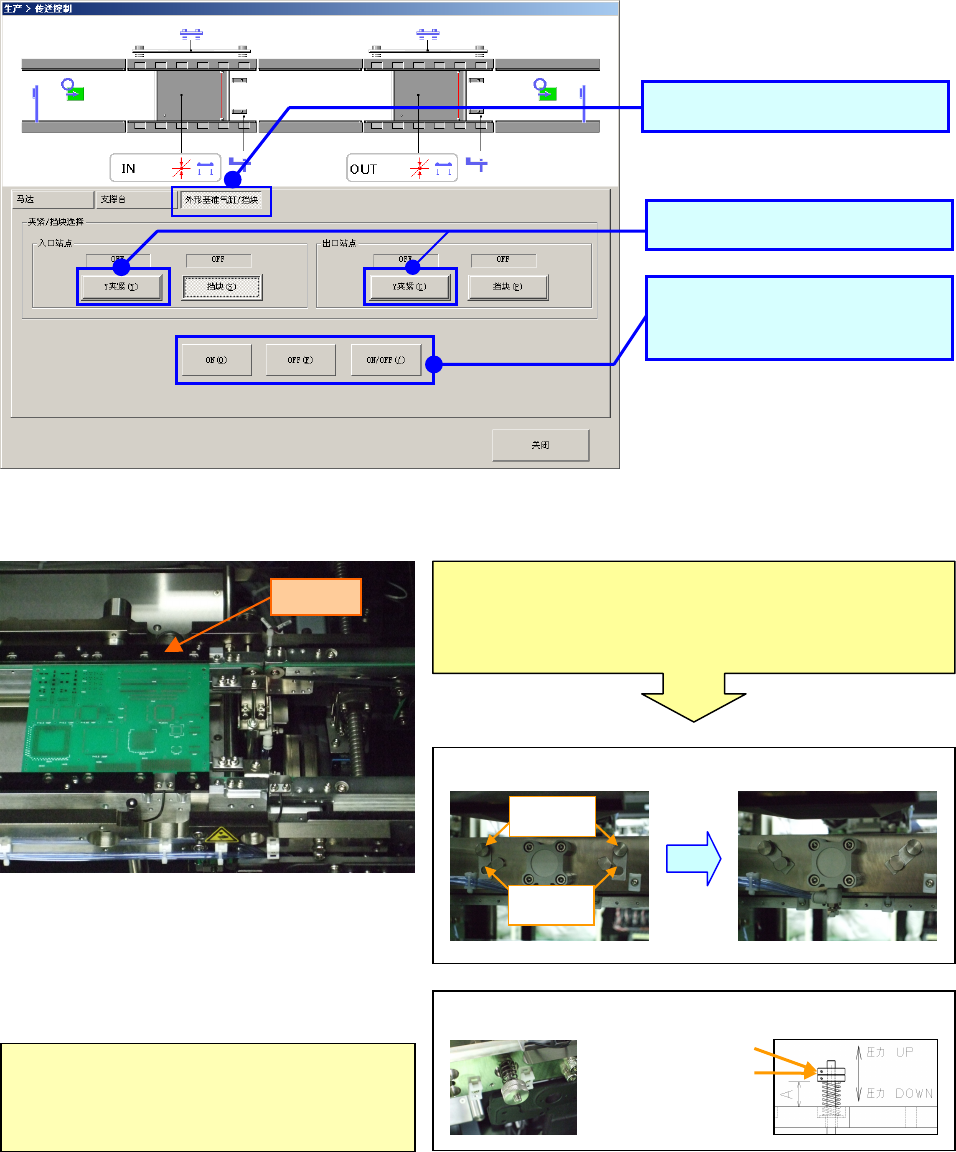

＜步骤４＞调整 Y 夹紧

※ 使用厚度薄的基板时，Y 夹紧的压力过大会使基板弯翘。

弯翘大时，有时需要调整 Y 夹紧力度。

① 在传送控制画面上选择「外形基准气缸/挡块」，控制 Y 夹紧。

② 请确认夹紧后基板是否稳定。

①拧松间隔锁，旋转行程挡块，再加以固定。

Y 夹杆

※关于调整 Y 夹杆压力，请参见『使用说

明书 CD』的「2-7-1-3-1 夹杆压力的调整

（外形基准时）」。

请确认，薄板夹紧后，是否有弯翘。

若发现弯翘，请调整 Y 夹杆的压力。

②拧松调整螺母，调整弹簧力。

调整螺母 2

调整螺母 1

间隔锁

行程挡块

请选择「外形基准气缸/挡块」。

请选择「Y 夹紧」。

请操作「ON」/「OFF」。移动 Y

夹紧。
