- 8 - NOTE ( 注記 ) # 0 1....FOR E F72FS ＥＦ ７２ Ｆ Ｓ 用 #02....F OR EF88FS ＥＦ ８８ ＦＳ 用 REF. NO NOT E PART NO D E S C R I P T I O N 品 名 Qty 1 #01 401- 32 184 EF72 _CO VER _UNI T ＥＦ ７２＿カバー ＿ユニット 1 2 #02 401- 32 198 EF88 _CO VER …
- 7 -
4. EF72FS/EF88FS (4)
13
6
5
5
5
6
6
6
6
23
4
5
10
11
7
8
9
A
A
30
31
9
9
9
9
9
3
22
24 25
12
26
27
14
15
16
17
19
20
28
29
28
29
28
29
28
29
28
29
1 2
21
18
9
9
24 25
24 25
28 29
- 8 -
NOTE( 注記 ) #01....FOR EF72FS ＥＦ ７２ ＦＳ 用
#02....FOR EF88FS ＥＦ ８８ ＦＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-32184 EF72_COVER_UNIT
ＥＦ ７２＿カバー＿ユニット
1
2
#02
401-32198 EF88_COVER_UNIT
ＥＦ ８８＿カバー＿ユニット
1
3 400-91604 REAR_COVER_UN_32
リアカバー ＵＮ ＿３２
(1)
4 400-85393 REAR_COVER_L_12
リアカバー Ｌ ＿１２
(1)
5 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(4)
6 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(5)
7
#01
401-13291 REAR_COVER_R_72
リアカバー Ｒ ＿７２
(1)
8
#02
401-13340 REAR_COVER_R_88
リアカバー Ｒ ＿８８
(1)
9 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(10)
10 400-91609 GEAR_COVE_32
ギアカバー＿３２
(1)
11 400-85419 SCREW M2X4
平小ねじ Ｍ ２ Ｘ ４（ＳＵＳ）
(3)
12 400-91600 FRONT_COVER_32
フロントカバー＿３２
(1)
13 401-05313 F_COVER_SH_H
Ｆ カバーシャフト
(3)
14 400-91603 SLIDE_RAIL_B
スライドレール＿ Ｂ
(1)
15 400-78576 RAIL_CAP
レールキャップ
(1)
16 SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ ３ Ｌ ＝１０
(6)
17 ST-1030651-SN TAPPING SCREW D=3 L=6
タッピンねじ Ｄ ＝３ Ｌ ＝６
(1)
18 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
19 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(3)
20 400-91605 MOTOR_COVER_32
モータカバー＿３２
(1)
21 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
22 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(1)
23 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
24
#01
401-13304 FRONT_COVER_SH_72
フロントカバーシャフト＿７２
(3)
25
#02
401-13353 FRONT_COVER_SH_88
フロントカバーシャフト＿８８
(3)
26
#01
401-13288 SUPPORT_RAIL_72
サポートレール＿７２
(1)
27
#02
401-13337 SUPPORT_RAIL_88
サポートレール＿８８
(1)
28
#01
401-13289 SPACER_BSU_460
スペーサ＿ ＢＳＵ ＿４６０
(6)
29
#02
401-13338 SPACER_BSU_476
スペーサ＿ ＢＳＵ ＿４７６
(6)
30
#01
401-13290 REAR_COVER_SH_72
リアカバーシャフト＿７２
(1)
31
#02
401-13339 REAR_COVER_SH_88
リアカバーシャフト＿８８
(1)
- 9 -

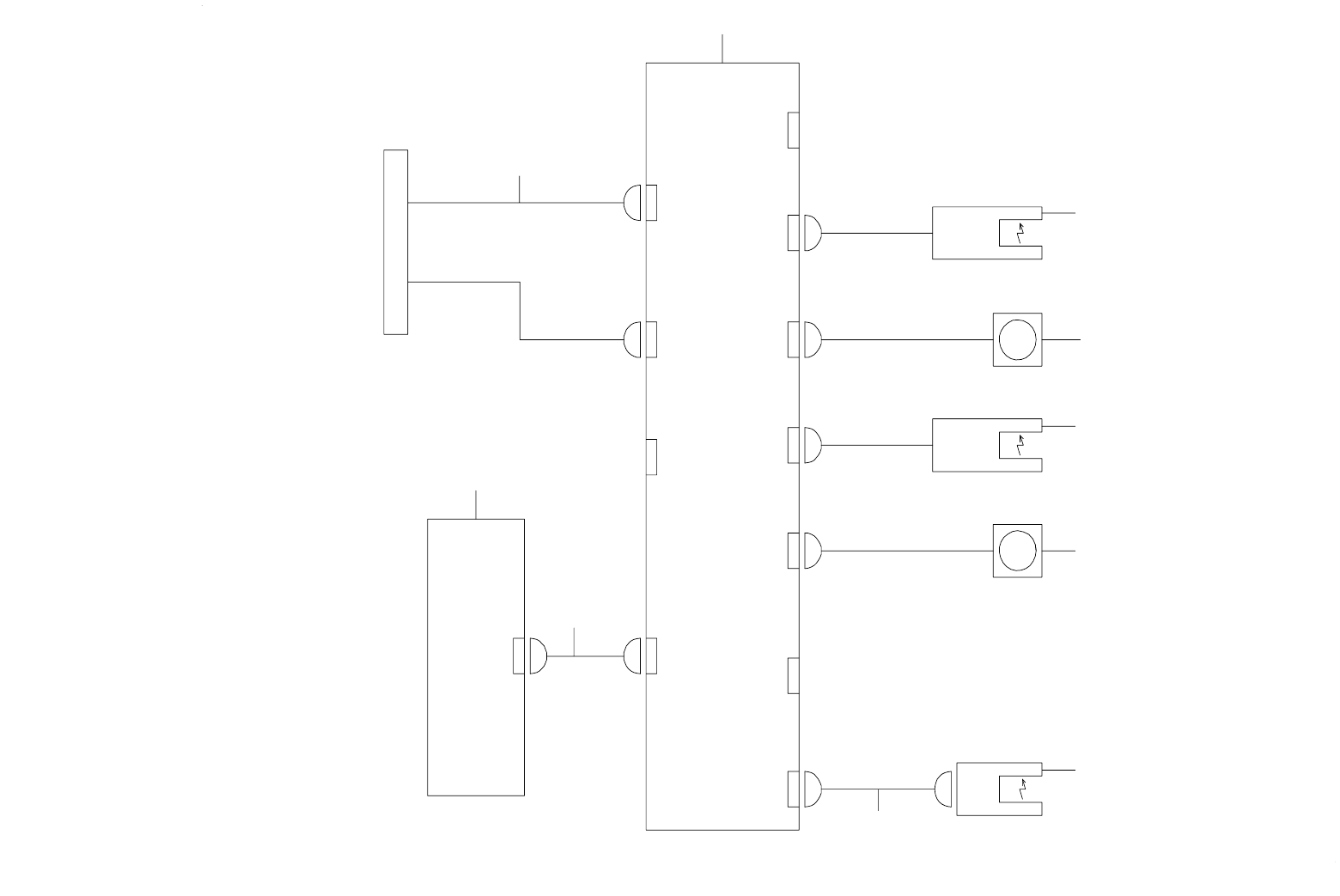

5. SYSTEM DIAGRAM
CN7
CN4
SW
PANEL
2 MOTORS_R
PCB ASM
LOCK SENSOR
PUL L MOTOR ASM
FEED MOTOR ASM
TENSI ONER SENS PCB ASM
PP SENS B PCB ASM
1
4
3
2
9
1087
6
5
CN1 0
CN1 1
CN9
CN8
CN3
CN5
CN6
CN2
CN1
