Stationssoftware 706.1 / Installationsanleitung Ausgabe 11/2012 Edition
48
Wenn Sie alle Tischkonfigurationen ausgewählt haben, wird das folgende Fenster angezeigt, in
dem die Autokonfiguration bestätigt wird.

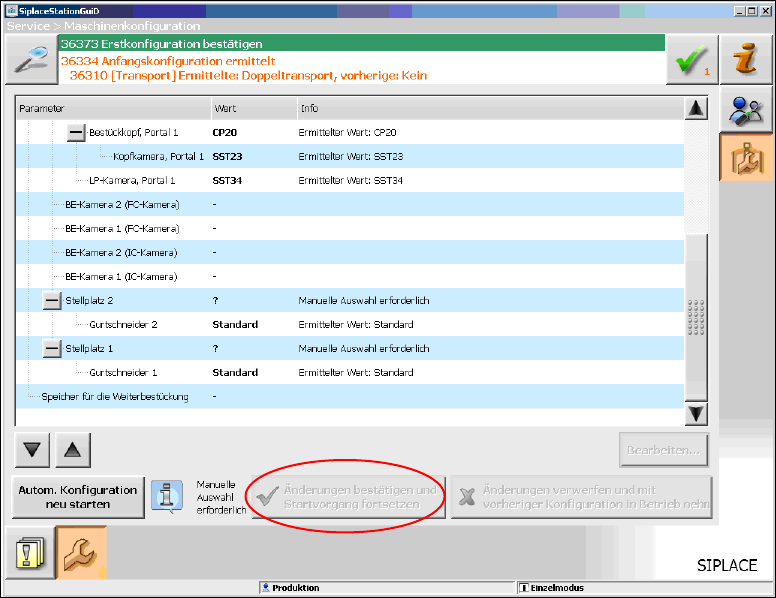

Abbildung 7-9: Autokonfiguration bestätigen bei SX1/SX2
► Klicken Sie auf die Schaltfläche Änderungen bestätigen und Startvorgang fortsetzen, um
die Autokonfiguration zu bestätigen.
► Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor
bestätigen oder abwählen.
7.4 Bestückautomat SX+
Wenn der Bestückautomat SX+ ohne Portale verwendet werden soll, muss dies in der
Autokonfiguration nach dem Hochfahren der Maschine konfiguriert werden.
► Wählen Sie hierzu im Dialog der Maschinenkonfiguration am Bearbeitungsbereich Portale
nicht berücksichtigen aus.
Stationssoftware 706.1 / Installationsanleitung Ausgabe 11/2012 Edition
49
7.5 Bestückautomat SX4
► Beim ersten Hochfahren des Bestückautomaten SX4 müssen Sie in der Autokonfiguration bei
Maschinenrahmen den Eintrag SX4 Flexible manuell auswählen, wenn die Maschine im
Bearbeitungsbereich 2 Tische in äußerer Lage hat, was nicht automatisch über Sensoren
erkannt werden kann.
Tische in äußerer Lage werden verwendet, wenn stationäre Kameras eingesetzt werden.
► Ansonsten wählen Sie den Eintrag SX4 High Speed aus.
7.6 Bestückautomaten der DX-Serie
► Beim ersten Hochfahren der Bestückautomaten der DX-Serie müssen Sie in der
Autokonfiguration folgende Optionen manuell auswählen:
– Beim Bestückkopf C&P12: Aufstellhöhe (über dem Meer)
– Meldeleuchte (zweifarbig oder dreifarbig)
– Tischposition:
innen 60 Spuren
außen 60 Spuren
außen mit 30 Spuren + freiem Stellplatz für Tray oder WPC
– 3-D-Koplansensor bestätigen oder abwählen
7.7 Überprüfung / Update der Embedded Software
Falls die korrekten eSW-Versionen sich nicht auf der Maschine befinden, wird der Hochlauf der
Maschine unterbrochen.
► Führen Sie in diesem Fall einen eSW-Download durch.
► Führen Sie einen Gesamt-Referenzlauf für die Maschine durch.
7.8 Ablageort der Maschinendateien (Kalibrierdaten etc.)
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in XML-
Dateien unter dem Verzeichnispfad C:\Sirio\Work\Individual abgelegt. Diese XML-Dateien
enthalten alle Kalibrierdaten.
Stationssoftware 706.1 / Installationsanleitung Ausgabe 11/2012 Edition
50
7.9 Erforderliche Kalibrierschritte
Nach einem Upgrade von Stationssoftware 70x und dem anschließenden ersten Hochlauf der
Stationssoftware sind einige Kalibrierschritte erforderlich.
Voraussetzungen:
– Die eSW-Versionen müssen aktualisiert sein.
– Der Referenzlauf muss erfolgreich durchgeführt sein.
– Auf jedem C&P20A-Bestückkopf am Segment 1 muss sich eine Kalibrierpipette (1235)
befinden.

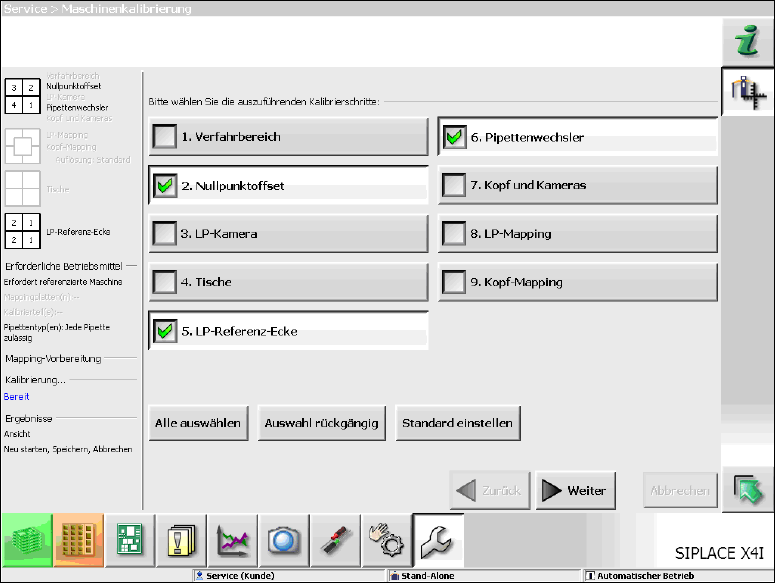

Abbildung 7-10: Erforderliche Kalibrierschritte
► Wählen Sie die in der Abbildung markierten Kalibrierschritte aus und klicken Sie auf Weiter.
► Wählen Sie in den folgenden Eingabemasken jeweils alle möglichen Komponenten aus (alle
Transportspuren, alle Portale, alle Pipettenwechsler).
