Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.4 Rozm ě ry a váha 105 3.4.4 Odstupy mezi nohami stroje 3 Obr . 3.4 - 3 Odstupy mezi nohami stroje
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.4 Rozměry a váha Od verze software SR.605.xx Vydání 07/2008 CZ
104

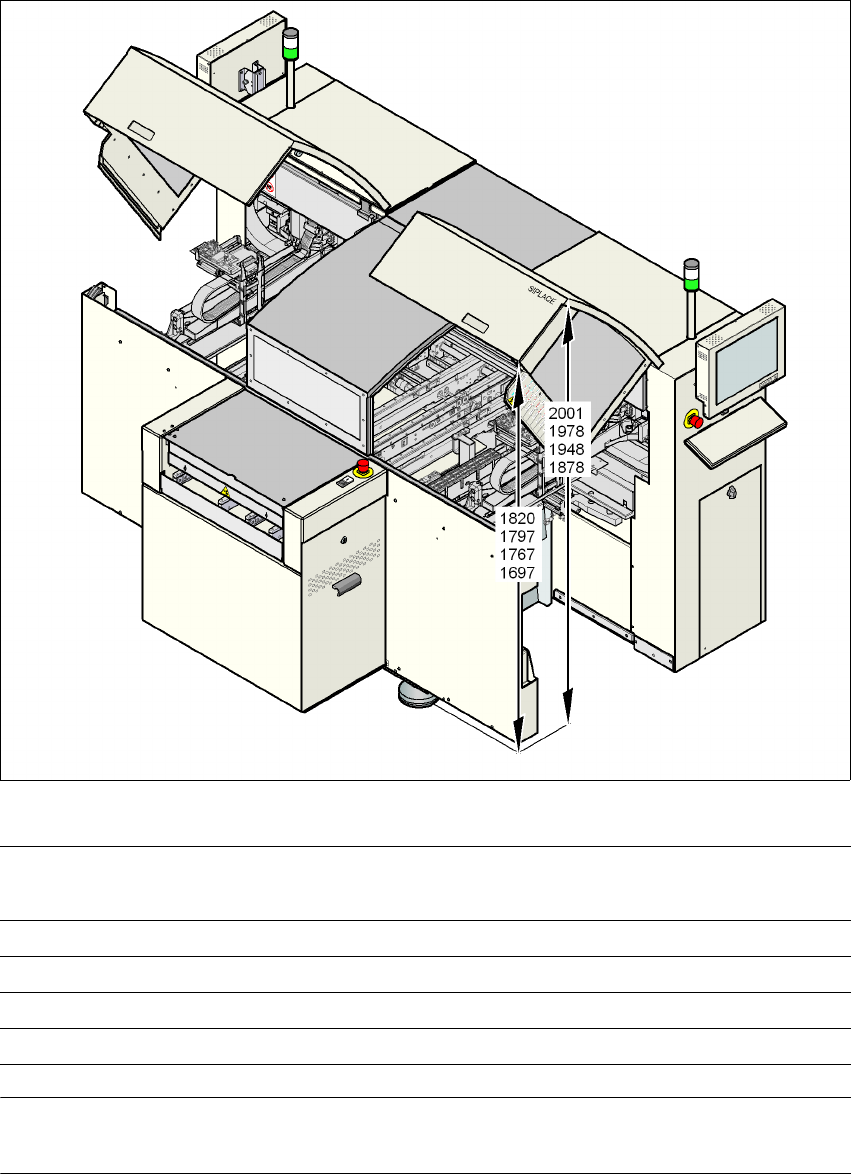

3.4.3 Výška vyklopeného ochranného krytu
3
Obr. 3.4 - 2 Výška vyklopeného ochranného krytu - rozměry v milimetrech
POKYN 3
Na přání lze pomocí jiných plynových vzpěr otevírací úhel ochranného krytu zvětšit.
Transportní výška
desky
Výška spodní hrany vyklopeného
ochranného krytu
Výška horní hrany vyklopeného
ochranného krytu
950 mm 1820 2001
930 mm 1797 1978
900 mm 1767 1948
830 mm 1697 1878
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.4 Rozměry a váha
105

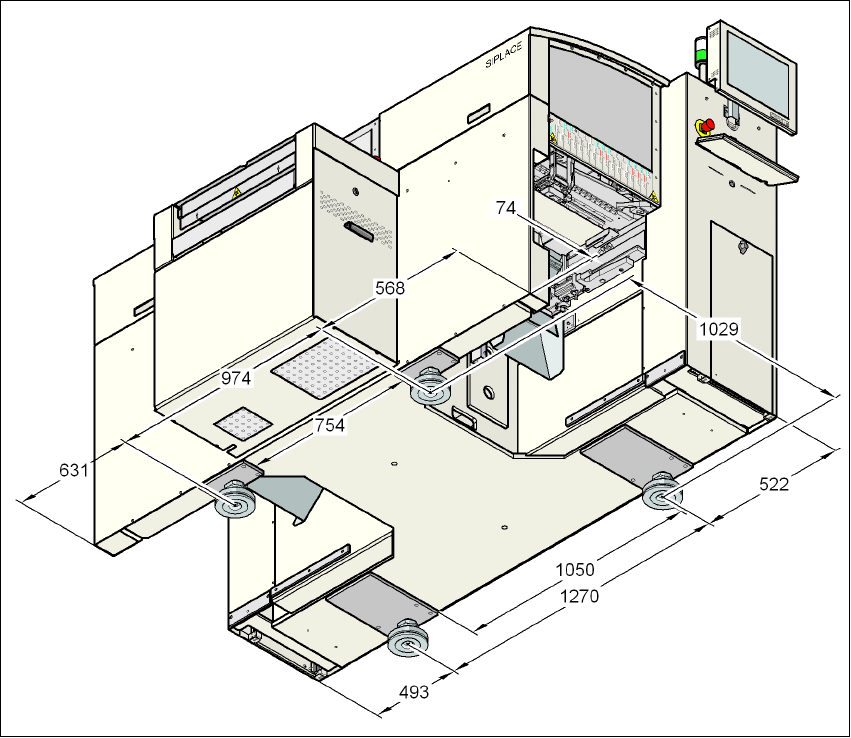

3.4.4 Odstupy mezi nohami stroje
3
Obr. 3.4 - 3 Odstupy mezi nohami stroje
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.4 Rozměry a váha Od verze software SR.605.xx Vydání 07/2008 CZ
106

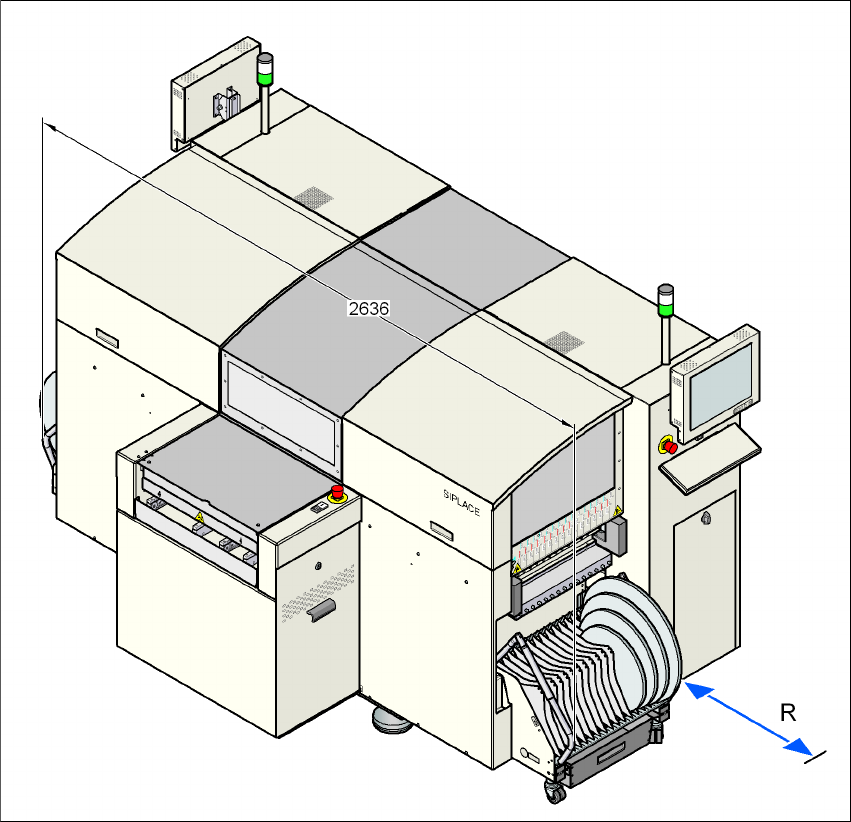

3.4.5 Manévrovací odstup a odstup vozíků součástek mezi sebou na
automatech D1
3
Obr. 3.4 - 4 Manévrovací odstup a odstup vozíků součástek mezi sebou na automatech D1
Odstup vozíků součástek mezi sebou je 2636 mm.
Manévrovací odstup R vozíku součástek na automatu je 1200 mm.
