3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.4 Rozměry a váha Od verze software SR.605.xx Vydání 07/2008 CZ
106
3.4.5 Manévrovací odstup a odstup vozíků součástek mezi sebou na
automatech D1
3
Obr. 3.4 - 4 Manévrovací odstup a odstup vozíků součástek mezi sebou na automatech D1
Odstup vozíků součástek mezi sebou je 2636 mm.
Manévrovací odstup R vozíku součástek na automatu je 1200 mm.
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.4 Rozměry a váha
107
3.4.6 Manévrovací odstup a odstup vozíků součástek mezi sebou na
automatech D2
3

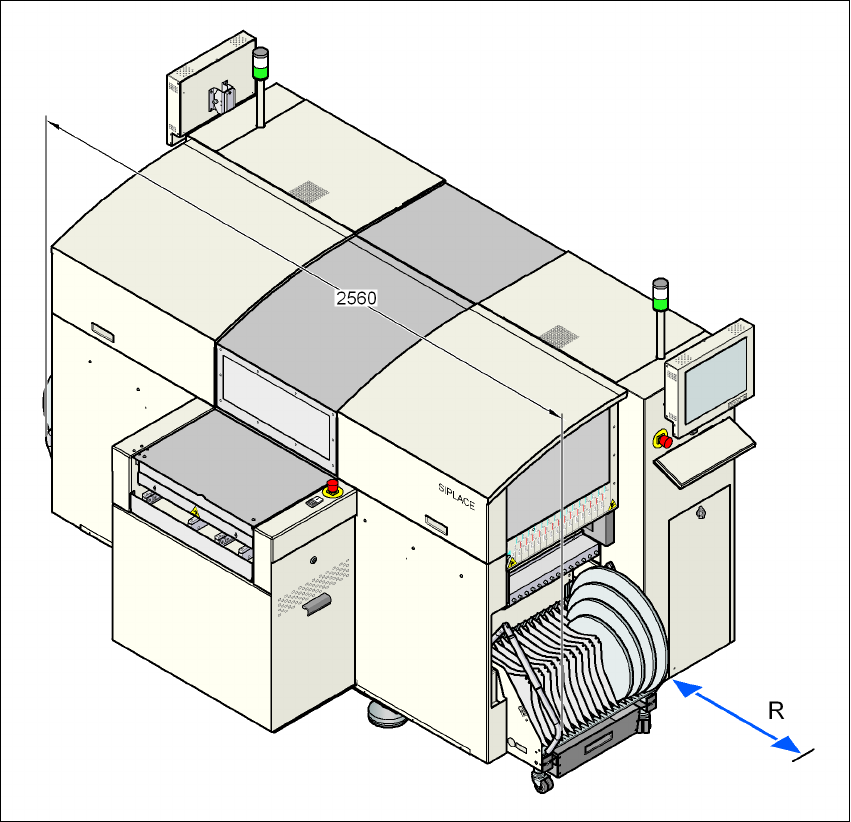

Obr. 3.4 - 5 Manévrovací odstup a odstup vozíků součástek mezi sebou na automatech D2
Odstup vozíků součástek mezi sebou je 2560 mm.
Odstup R vozíku součástek na automatu je 1200 mm.
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.4 Rozměry a váha Od verze software SR.605.xx Vydání 07/2008 CZ
108
3.4.7 Těžiště automatu
3

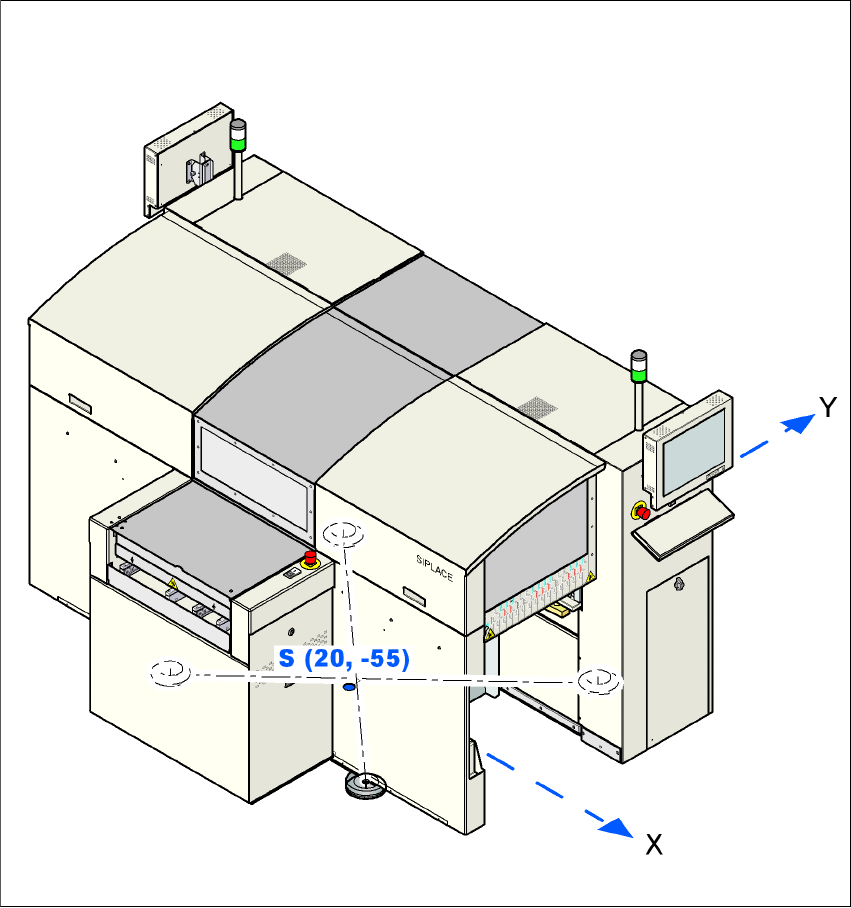

Obr. 3.4 - 6 Těžiště automatu v milimetrech
X-souřadnice 20 mm
Y-souřadnice -55 mm
