Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.5 Přehledy konstrukčních skupin
109
3.5 Přehledy konstrukčních skupin
3.5.1 Přehled montážních skupin SIPLACE D1
3

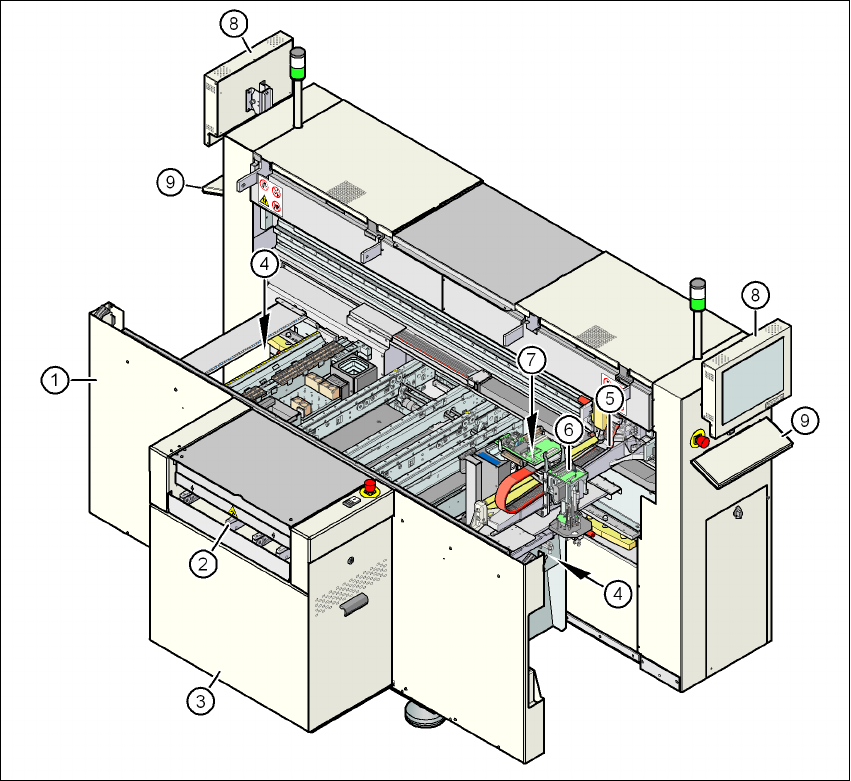

Obr. 3.5 - 1 Přehled montážních skupin SIPLACE D1
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada
(4) Zařízení na stříhání pásů, kanál pro vedení prázdných pásů (2x)
(5) Portál 1
(6) Hlava P&P
(7) Hlava C&P
(8) Monitor (2x)
(9) Klávesnice (2x)
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.5 Přehledy konstrukčních skupin Od verze software SR.605.xx Vydání 07/2008 CZ
110
3.5.2 Přehled montážních skupin SIPLACE D2
3

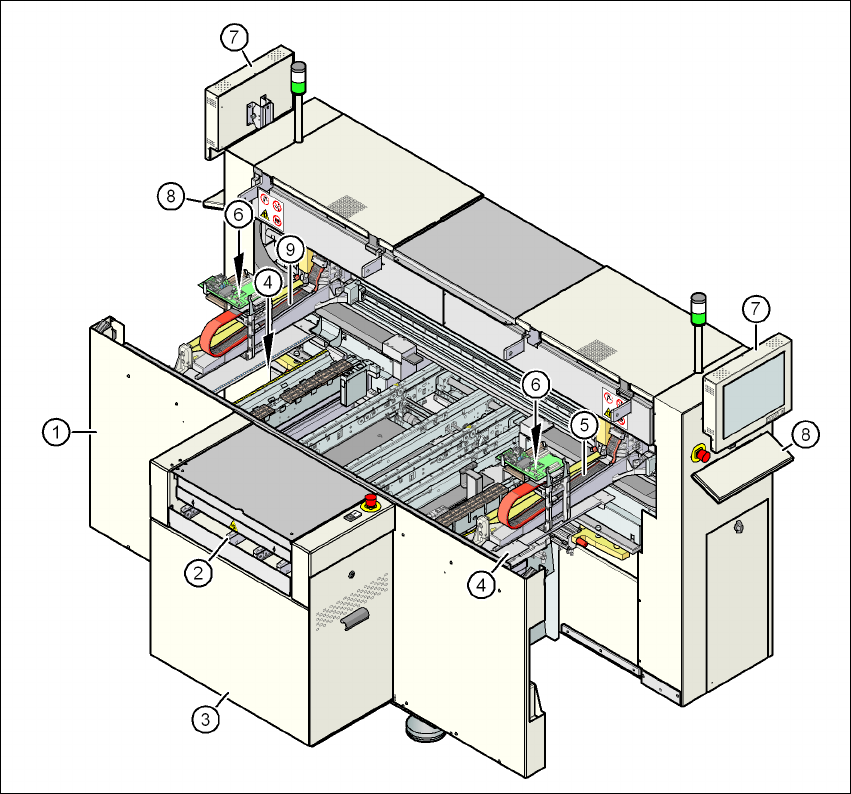

Obr. 3.5 - 2 Přehled montážních skupin SIPLACE D2
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada
(4) Zařízení na stříhání pásů, kanál pro vedení prázdných pásů (2x)
(5) Portál 1
(6) Hlava C&P
(7) Monitor (2x)
(8) Klávesnice (2x)
(9) Portál 2
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
111
3.6 Osazovací hlava
3.6.1 12-ti segmentová hlava Collect&Place pro vysokorychlostní osazování
Číslo výrobku 00119876-xx, SIPLACE 12-ti segmentová hlava C&P, D-série
3
Obr. 3.6 - 1 12-ti segmentová hlava Collect&Place - funkční skupiny díl 1
3
(1) Vývěva
(2) Otočná stanice, osa DP
(3) Hvězda s 12 pinolemi, osa hvězdy
(4) Ventil ofukovacího vzduchu
(5) Zvukový tlumič
