3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.6 Osazovací hlava Od verze software SR.605.xx Vydání 07/2008 CZ 112 3 Obr . 3.6 - 2 12-ti segmentová h lava Collect&Place - funk č ní skupiny d íl 2 3 (1) De…
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
111
3.6 Osazovací hlava
3.6.1 12-ti segmentová hlava Collect&Place pro vysokorychlostní osazování
Číslo výrobku 00119876-xx, SIPLACE 12-ti segmentová hlava C&P, D-série
3
Obr. 3.6 - 1 12-ti segmentová hlava Collect&Place - funkční skupiny díl 1
3
(1) Vývěva
(2) Otočná stanice, osa DP
(3) Hvězda s 12 pinolemi, osa hvězdy
(4) Ventil ofukovacího vzduchu
(5) Zvukový tlumič
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.6 Osazovací hlava Od verze software SR.605.xx Vydání 07/2008 CZ
112
3

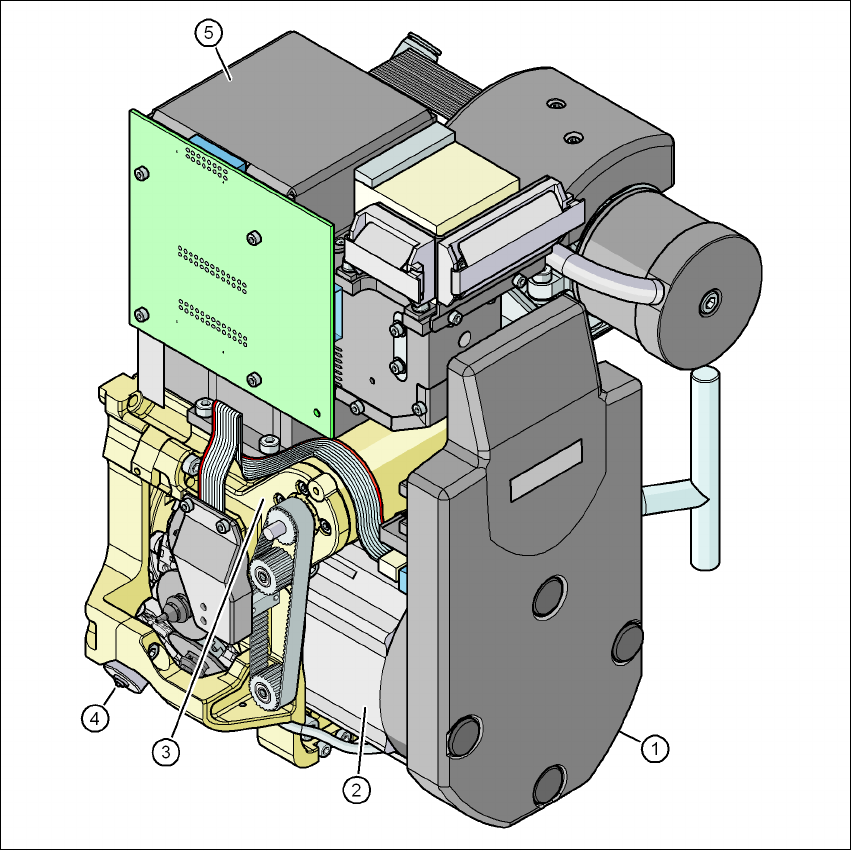

Obr. 3.6 - 2 12-ti segmentová hlava Collect&Place - funkční skupiny díl 2
3
(1) Deska rozdělovače (pod krytem)
(2) Pohon hvězdy- DR-motor
(3) Motor osy Z
(4) Pohon stavění ventilu
(5) Kamera součástek C&P
3.6.1.1 Popis
12-ti segmentová hlava Collect&Place pracuje na principu Collect&Place, tzn., že během jednoho
cyklu je z osazovací hlavy odebráno 12 součástek, na cestě do osazovací polohy se součástka
opticky centruje a natáčí do potřebné osazovací polohy. Potom součástku za pomoci ofukovacího
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
113
vzduchu osadí jemně a přesně na desku tištěných spojů. Oproti klasickým "Chipshooters" rotuje
12 pipet hlav SIPLACE Collect&Place okolo vodorovné osy. To není jen pro úsporu místa: menší
průměr ve srovnání s klasickými "Chipshooters" znamená podstatně menší odstředivou sílu. Tak
je maximálně sníženo riziko posunutí součástky během transportu.
K tomu přibývá ještě jeden klad: doba taktu hlavy Collect&Place je pro všechny součástky stejná.
To znamená, že osazovací výkon je nezávislý na velikosti součástek.

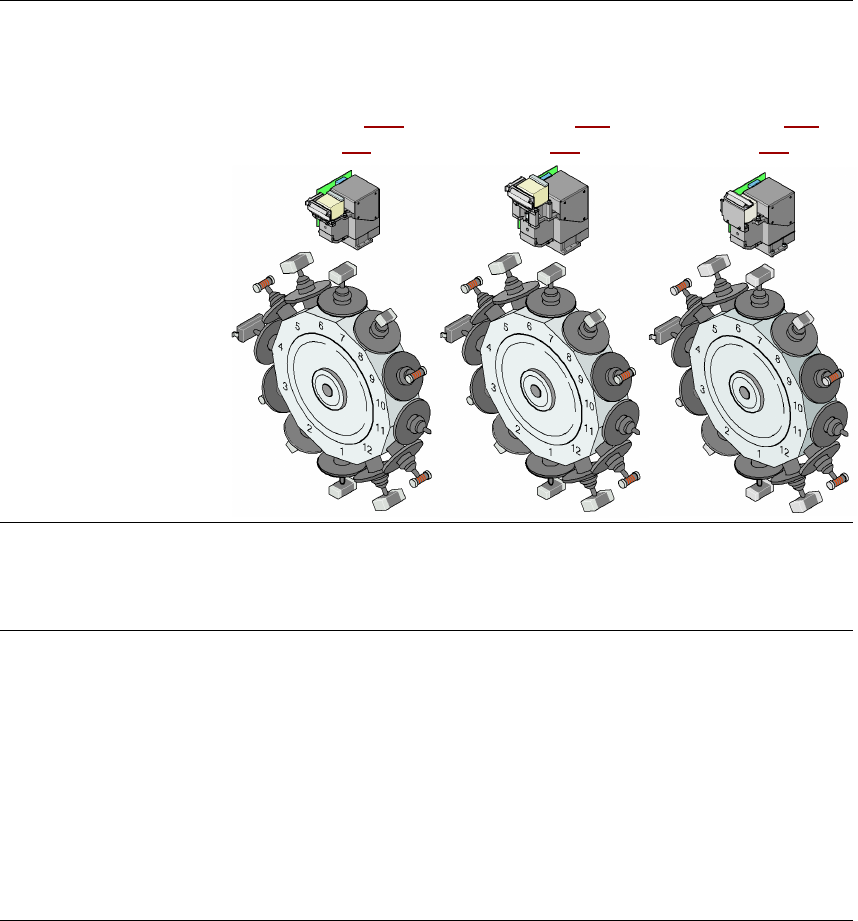

3.6.1.2 Technická data
3
12-ti segmentová hlava
Collect&Place s typem
kamery součástek 28,
18 x 18, digitální
(viz odstavec 3.9.1
,
strana 138
)
12-ti segmentová hlava
Collect&Place s typem
kamery součástek 29,
27 x 27, digitální
(viz odstavec 6.12
,
strana 304
)
12-ti segmentová hlava
Collect&Place s typem
kamery součástek 38,
16 x 16, digitální
(viz odstavec 6.13
,
strana 305
)
Spektrum součástek
a
0402 až PLCC44, BGA,
BGA, Flip-Chip, TSOP,
QFP, SO až SO32,
DRAM
0201
b
až Flip-Chip, Bare
Die, PLCC44, BGA,
BGA, TSOP, QFP, SO
až SO32, DRAM
01005
c
až 16 x 16 mm²
Specifikace součástek
Max. výška
Min. odstup nožiček
Min. šířka nožiček
Min. odstup pájecích
bodů
Min. průměr pájecích
bodů
Min. rozměry
Max. rozměry
Max. váha
6 mm
0,5 mm
0,2 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
18,7 x 18,7 mm²
2 g
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,6 x 0,3 mm²
b
18,7 x 18,7 mm²
2 g
6 mm
0,25 mm
0,1 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
16 x 16 mm²
2 g
