3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.6 Osazovací hlava Od verze software SR.605.xx Vydání 07/2008 CZ 116 3 Obr . 3.6 - 4 6-ti segmentová hlava Collect&Place - funk č ní skupiny díl 2 3 (1) Deska…
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
115
3.6.2 6-ti segmentová hlava Collect&Place pro vysokorychlostní osazování IC
Číslo výrobku 00119875-xx SIPLACE 6-ti segmentová hlava C&P, D-série
3

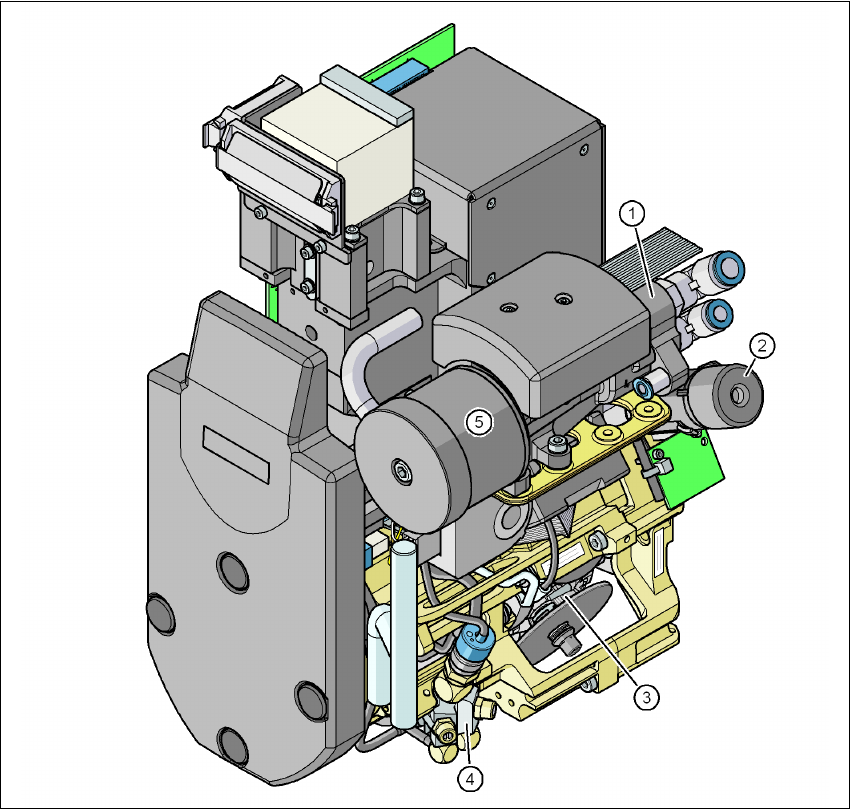

Obr. 3.6 - 3 6-ti segmentová hlava Collect&Place - funkční skupiny díl 1
(1) Vývěva
(2) Otočná stanice - osa DP
(3) Hvězda s 6 pinolemi, osa hvězdy
(4) Ventil ofukovacího vzduchu
(5) Zvukový tlumič
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.6 Osazovací hlava Od verze software SR.605.xx Vydání 07/2008 CZ
116
3

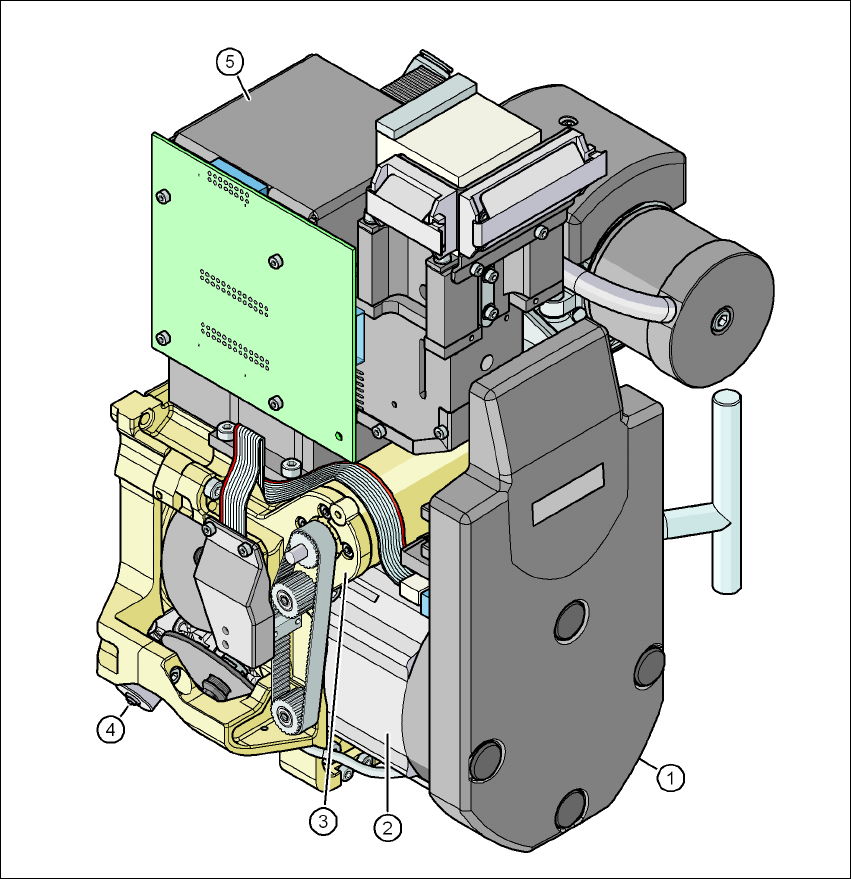

Obr. 3.6 - 4 6-ti segmentová hlava Collect&Place - funkční skupiny díl 2
3
(1) Deska rozdělovače, pod krytem
(2) Pohon hvězdy- DR-motor
(3) Motor osy Z
(4) Pohon stavění ventilu
(5) Kamera součástek C&P, typ 29, 27 x 27, digitální
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
117

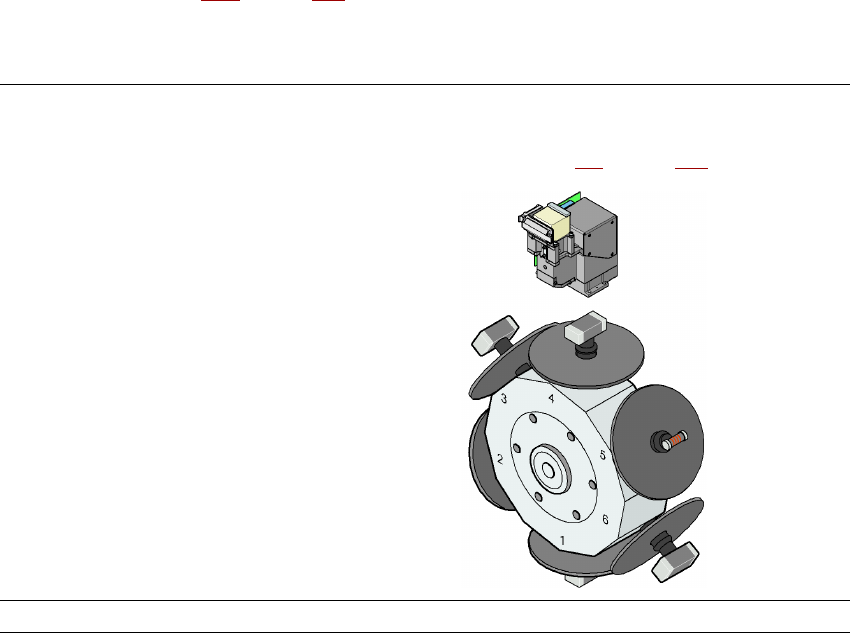

3.6.2.1 Popis
6-ti segmentová hlava Collect&Place pracuje také podle principu Collect&Place. S digitální kame-
rou součástek s vysokým rozlišením osazuje 6-ti segmentová hlava Collect&Place součástky s
délkou hrany až 27 mm nejen přesně, ale i velmi rychle. Její použití se doporučuje proto při vel-
kém podílu integrovaných obvodů ve vyráběných produktech. Právě v hlavní oblasti použití, pro
součástky od PLCC 44 do QFP 208, vede ke značnému nárůstu výkonu.
3.6.2.2 Provoz s vývěvou
6-ti segmentová hlava Collect&Place může být pro efektivní výrobu vakua vystrojena na provoz s
vývěvou (viz odstavec 6.17
, strana 312).
3.6.2.3 Technická data
3
6-ti segmentová hlava Collect&Place s kamerou součástek
s vysokým rozlišením, typ 29, 27 x 27, digitální
(viz odstavec 3.9
, strana 137)
Spektrum součástek
a
0201 až 27 x 27 mm²
