3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.6 Osazovací hlava Od verze software SR.605.xx Vydání 07/2008 CZ 118 S pecifikace sou č ástek Max. výška Min. odstup noži č ek Min. ší ř ka nož i č ek Min. odstup…
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
117
3.6.2.1 Popis
6-ti segmentová hlava Collect&Place pracuje také podle principu Collect&Place. S digitální kame-
rou součástek s vysokým rozlišením osazuje 6-ti segmentová hlava Collect&Place součástky s
délkou hrany až 27 mm nejen přesně, ale i velmi rychle. Její použití se doporučuje proto při vel-
kém podílu integrovaných obvodů ve vyráběných produktech. Právě v hlavní oblasti použití, pro
součástky od PLCC 44 do QFP 208, vede ke značnému nárůstu výkonu.
3.6.2.2 Provoz s vývěvou
6-ti segmentová hlava Collect&Place může být pro efektivní výrobu vakua vystrojena na provoz s
vývěvou (viz odstavec 6.17
, strana 312).
3.6.2.3 Technická data
3
6-ti segmentová hlava Collect&Place s kamerou součástek
s vysokým rozlišením, typ 29, 27 x 27, digitální
(viz odstavec 3.9
, strana 137)
Spektrum součástek
a
0201 až 27 x 27 mm²
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.6 Osazovací hlava Od verze software SR.605.xx Vydání 07/2008 CZ
118
Specifikace součástek
Max. výška
Min. odstup nožiček
Min. šířka nožiček
Min. odstup pájecích bodů
Min. průměr pájecích bodů
Min. rozměry
Max. rozměry
Max. váha
8,5 mm
0,3 mm
0,15 mm
0,25 mm pro součástky 18 x 18 mm²
0,35 mm pro součástky 18 x 18 mm²
0,14 mm pro součástky 18 x 18 mm²
0,2 mm pro součástky 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
Programovatelné silové stupně
1
2
3
4
5
Programovaná osazovací síla [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Typy pipet 8 xx, 9 xx
X/Y-přesnost
b
± 52,5 m/3,± 70 m/4
Úhlová přesnost ± 0,225°/3,± 0,3°/4
Spektrum součástek 99,8%
Typ kamery součástek 29
Osvětlovací roviny 5
Možnost nastavení osvětlovacích
rovin
256
5
a) Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy spe-
cifickými pro zákazníka a tolerancemi balení součástek.
b) Hodnota přesnosti změřená podle IPC normy nezávislé na výrobci
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
119
3.6.3 Hlava SIPLACE Pick&Place pro vysoce přesné osazování IC
Číslo výrobku 00119833-xx Hlava SIPLACE Pick&Place, D-série
3

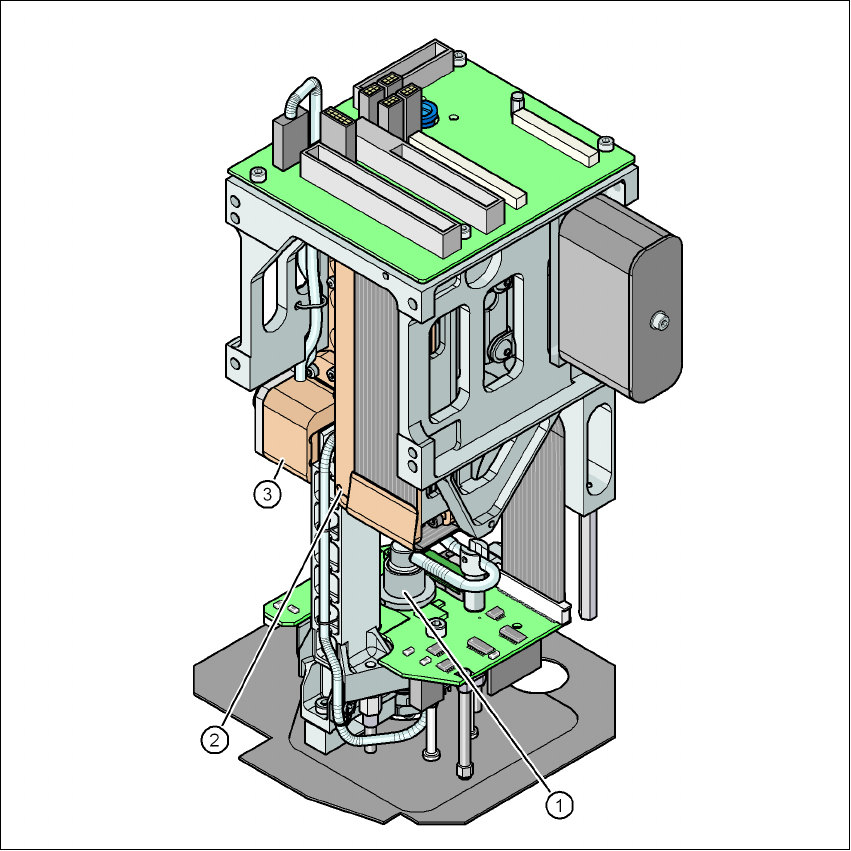

Obr. 3.6 - 5 Hlava Pick&Place pro vysoce přesné osazování IC
(1) Osa DP
(2) Pohon osy Z
(3) Inkrementální systém měření polohy pro osu Z
3.6.3.1 Popis
Tato vysoce vyvinutá osazovací hlava pracuje na principu Pick&Place. Hlava SIPLACE
Pick&Place se hodí ke zpracování zvlášť náročných a velkých součástek. Součástky jsou osazo-
