3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.7 Systém portál ů Od verze software SR.605.xx Vydání 07/2008 CZ 122 3.7 Systém portál ů 3.7.1 Poloha portál ů 3 Obr . 3.7 - 1 Poloha portál ů (1) Portál 1 (D1 a …
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.6 Osazovací hlava
121
Typy pipet 5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
X/Y-přesnost
c
± 37,5 µm/3
± 50 µm/4
± 37,5 µm/3
± 50 µm/4
± 30 µm/3
± 40 µm/4
Úhlová přesnost ± 0,053°/3
± 0,071°/4
± 0,053°/3
± 0,071°/4
± 0,053°/3
± 0,071°/4
Spektrum součástek 99,8% 99,9% 99,8%
Typ kamery součástek 36 33 25
Osvětlovací roviny 6 6 6
Možnosti nastavení
osvětlovacích rovin
256
6
256
6
256
6
a) Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy spe-
cifickými pro zákazníka, tolerancemi balení součástek a tolerancemi součástek.
b) Při použití standardních pipet
c) Hodnota přesnosti změřená podle IPC normy nezávislé na výrobci
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.7 Systém portálů Od verze software SR.605.xx Vydání 07/2008 CZ
122
3.7 Systém portálů
3.7.1 Poloha portálů
3
Obr. 3.7 - 1 Poloha portálů
(1) Portál 1 (D1 a D2)
(2) Portál 2 (D2)
Portálový systém je sestaven z funkčních skupin
–X-osa a
– Y-osa.
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.7 Systém portálů
123
3.7.2 Konstrukce osy X
3

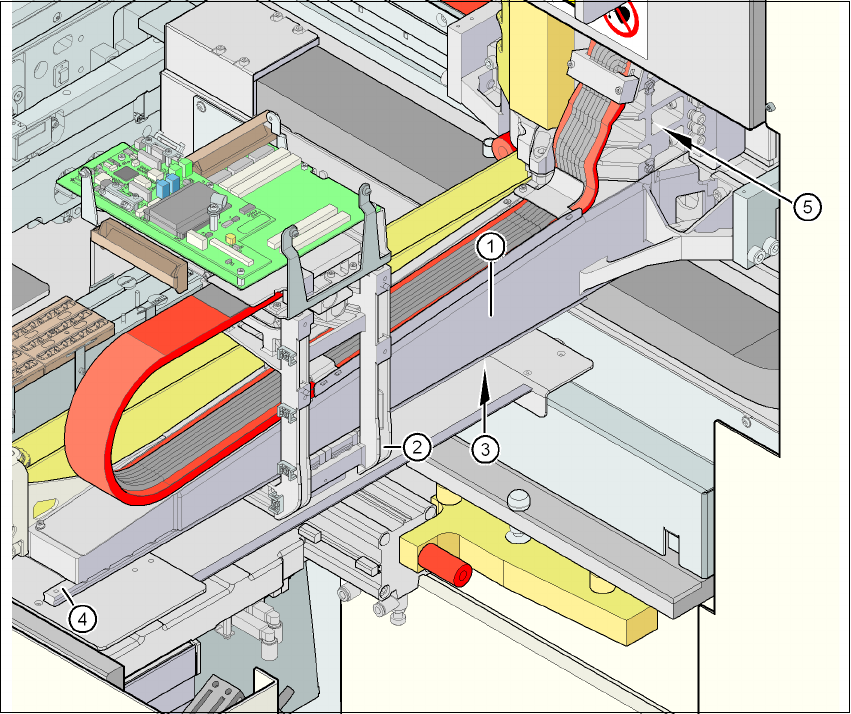

Obr. 3.7 - 2 Konstrukce osy X
Osa X se skládá v podstatě z následujících hlavních skupin:
– Portálový výložník (1)
– Držák hlavy (2)
–Lineární měřící systém (3)
– X-vedení (4)
–X-třífázový servomotor (5)
Držák hlavy obsahuje následující komponenty:
– Kamera pod portály (DPS-Kamera systému rozpoznání desek)
–Tištěný spoj hlavy
–Měřící hlava měřícího systému osy X
– Hlava Collect&Place (SIPLACE D2)
– Hlava Collect&Place a hlava Pick&Place (SIPLACE D1)
