Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.7 Systém portál ů 125 Osa Y se v podstat ě skládá z následujících hlavních skupin: – Y -Lineární pohon s permanentní…
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.7 Systém portálů Od verze software SR.605.xx Vydání 07/2008 CZ
124
3.7.3 Technická data - X-osa
3
3.7.4 Konstrukce osy Y
3

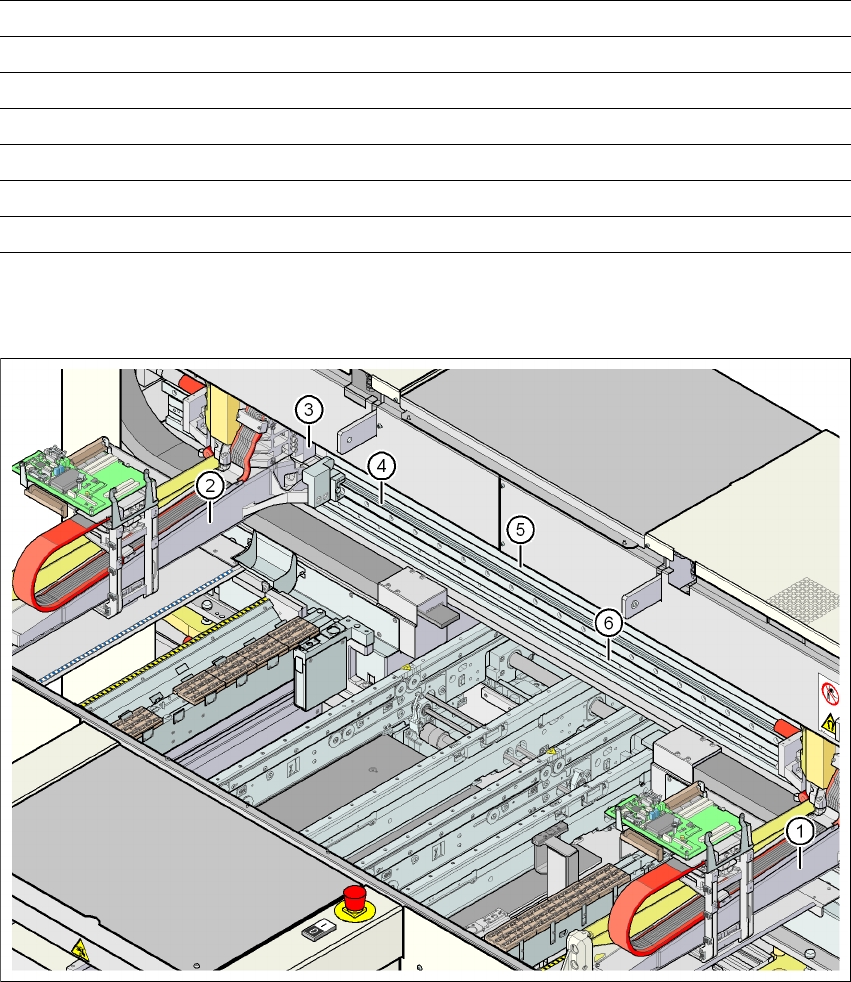

Obr. 3.7 - 3 Konstrukce osy Y na příkladu automatu D2
Pohon Třífázový motor / ozubený řemen
Max. rychlost 2,5 m/s
Výsuv 470 mm
Odměřovací systém Lineární kovové měřítko
Měřená délka 520 mm
Délka měřítka 520 mm
Rozlišení 1 m
(1) Portál 1 (SIPLACE D1/D2) (4) Vedení
(2) Portál 2 (SIPLACE D2) (5) Permanentní magnet
(3) Deska adaptéru (6) Měřící systém
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.7 Systém portálů
125
Osa Y se v podstatě skládá z následujících hlavních skupin:
– Y-Lineární pohon s permanentním magnetem (poz. 5 na obr. 3.7 - 3
, strana 124) a deskou
adaptéru (poz. 3 na obr. 3.7 - 3
, strana 124)
– Y-vedení (poz. 4 na obr. 3.7 - 3
, strana 124)
–Y-Měřící systém (poz. 6 na obr. 3.7 - 3
, strana 124)
Osa Y je poháněná lineárním motorem. Sekundární díl pohonu se skládá z permanentních mag-
netů a je montován na stojan stroje. Primární díl je sešroubován s portálem (deska adaptéru).
Speciální řízení (anticrash) omezuje výsuv portálů proti sobě.
3.7.5 Technická data - Y-osa
Pohon Přímo, lineární motor
Rychlost Max. 2,5 m/s
Výsuv portálu ze stroje, SIPLACE D1
Portál 1: od středu stroje do stanoviště 1
Portál 1: od středu stroje do stanoviště 2
+ 778 mm
- 801 mm
Výsuv portálu ze stroje, SIPLACE D2
Portál 1: od středu stroje do stanoviště 1
Portál 2: od středu stroje do stanoviště 2
+ 795 mm
+ 677 mm
Odměřovací systém Lineární kovové měřítko
Délka měřítka 1950 mm
Rozlišení 1 m
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.8 Systém transportu desek Od verze software SR.605.xx Vydání 07/2008 CZ
126
3.8 Systém transportu desek
Standardně je automat vybaven jednoduchým transportem desek. Dvojitý transport lze dodat jako
příslušenství (viz odstavec 3.8.7
, strana 134). Podle požadavku je možné levou nebo pravou stra-
nu transportu desek zvolit jako pevnou stranu transportu.
Přepravní pásy jsou poháněny stejnosměrnými motory. V oblasti zpracování se nachází zvedací
stůl pro upevnění desek. Šířku transportu desek lze nastavit pomocí ovládacího panelu nebo
zadat v osazovacím programu.
3.8.1 Konstrukce
3.8.1.1 Konstrukce jednoduchého transportu desek
3
Obr. 3.8 - 1 Konstrukce jednoduchého transportu desek
(1) Vstupní transport
(2) Transport na zpracování
(3) Výstupní transport
(4) Montážní vana
(5) Zvedací stůl
