Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.8 Systém transportu desek 133 3.8.6 T echnická dat a flexibilního dvojitého transportu desek 3 Pevná strana transpor…
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.8 Systém transportu desek Od verze software SR.605.xx Vydání 07/2008 CZ
132
3.8.5 Technická data
3.8.5.1 Technická data jednoduchého transportu desek
3
Pevná strana transportu Vpravo nebo vlevo
Formáty desek
Standard (délka x šířka)
konfigurace "široké desky"
Na přání "dlouhé desky"
Na přání "dlouhé desky" a
konfigurace "široké desky"
50 x 50 mm² až 460 x 460 mm²
a
)
50 x 50 mm² až 460 x 508 mm²
a
)
50 x 80 mm² až 610 x 460 mm²
a
)
50 x 80 mm² až 610 x 508 mm²
a
)
Tloušťka desky
Standard 0,3 mm až 4,5 mm ± 0,2 mm
(použití silnějších desek poptejte)
Klenba desky Viz odstavec 3.8.8
, strana 134
Váha desky Max. 3 kg
Volný prostor na spodní straně desky
Standard
Možnost
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
Volný vodící okraj desky 3 mm
Čas výměny desky < 2,5 s
Přesnost polohování desky ± 0,5 mm
Transportní výška desky 830 mm ± 15 mm (standard)
900 mm ± 15 mm (na přání)
930 mm ± 15 mm (na přání)
950 mm ± 15 mm (SMEMA - na přání)
Typ rozhraní Siemens / SMEMA
b
Rozeznání špatných značek Možné
Automatické přestavení šířky Možné
a) Při šířkách desek > 450 mm dejte pozor na to, aby mohly tyto šířky desek zpracovávat i periferní moduly.
b) Možnost
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.8 Systém transportu desek
133
3.8.6 Technická data flexibilního dvojitého transportu desek
3
Pevná strana transportu Vpravo nebo vlevo
Formáty desky
Standard (délka x šířka)
Konfigurace "široké desky"
Na přání "dlouhé desky"
Na přání "dlouhé desky" a
konfigurace "široké desky"
Dvojitý transport v módu "jednoduchého
transportu"
Standard (délka x šířka)
Konfigurace "široké desky"
Na přání "dlouhé desky"
Na přání "dlouhé desky" a
konfigurace "široké desky"
50 x 50 mm² až 460 x 216 mm²
50 x 50 mm² až 460 x 242 mm²
50 x 80 mm² až 610 x 216 mm²
50 x 80 mm² až 610 x 242 mm²
50 x 50 mm² až 460 x 380 mm²
50 x 60 mm² až 460 x 430 mm²
50 x 80 mm² až 610 x 380 mm²
50 x 80 mm² až 610 x 430 mm²
Tloušťka desky
Standard 0,3 mm až 4,5 mm ± 0,2 mm
(použití silnějších desek poptejte)
Prohnutí desky Viz odstavec 3.8.8
, strana 134
Váha desky Max. 3 kg
Volný prostor na spodní straně desky
Standard
Možnost
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
Transportní výška desky 830 mm ± 15 mm (standard)
900 mm ± 15 mm (na přání)
930 mm ± 15 mm (na přání)
950 mm ± 15 mm (SMEMA - na přání)
Typ rozhraní Siemens / SMEMA
a
a) Možnost
Volný vodící okraj desky 3 mm
Čas výměny desky < 2,5 s
Přesnost polohování desky ± 0,5 mm
Druh transportu Synchronní nebo asynchronní (lze vybrat v softwaru)
Osazovací obsah transportu Stejný nebo rozdílný
Šířka desky na transport Stejný nebo rozdílný
Rozeznání špatných značek Synchronní: možné (bez globální inkoustové značky)
Asynchronní: možné
b
b) Při maximálním rozchodu
Automatické přestavení šířky Synchronní: možné, asynchronní: možné
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.8 Systém transportu desek Od verze software SR.605.xx Vydání 07/2008 CZ
134
3.8.7 Možnosti konfigurace
3.8.7.1 Jednoduchý transport desek
Číslo výrobku 00119840-xx Modulární jednoduchý transport D1/D2
Číslo výrobku 00119626-xx Pevná strana transportu vpravo
Číslo výrobku 00119628-xx Pevná strana transportu vlevo
Číslo výrobku 00119912-xx Transportní výška desky 900, D1/D2/D3
Číslo výrobku 00119913-xx Transportní výška desky 930, D1/D2/D3
Číslo výrobku 00119914-xx Transportní výška desky 950, D1/D2/D3
Číslo výrobku 00119092-xx Box adaptérů SMEMA D4/D2/D1
3.8.7.2 Flexibilní dvojitý transport desek
Číslo výrobku 00119842-xx Modulární dvojitý transport D1/D2
Číslo výrobku 00119626-xx Pevná strana transportu vpravo
Číslo výrobku 00119628-xx Pevná strana transportu vlevo
Číslo výrobku 00119912-xx Transportní výška desky 900, D1/D2/D3
Číslo výrobku 00119913-xx Transportní výška desky 930, D1/D2/D3
Číslo výrobku 00119914-xx Transportní výška desky 950, D1/D2/D3
Číslo výrobku 00119092-xx Box adaptérů SMEMA D4/D2/D1

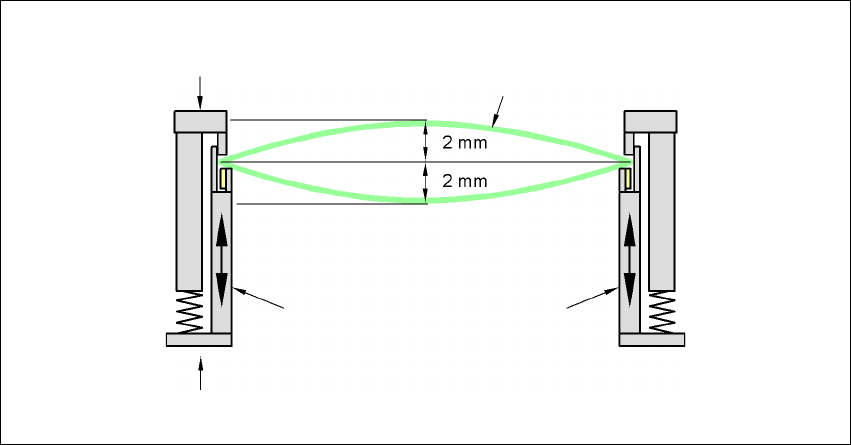

3.8.8 Definice zakřivení desek
3.8.8.1 Prohnutí desky během transportu
Prohnutí desky napříč vzhledem ke směru transportu max. 1 % úhlopříčky desky, ale ne více než
2 mm
3
Pevná svěrná hrana
Pohyblivé upínací zařízení
Deska plošných spojů
Bočnice
