Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.9 Zobrazovací systém 137 3.9 Zobrazovací systém Na každé hlav ě Collect&Place je integrována jedna kamera sou č …
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.8 Systém transportu desek Od verze software SR.605.xx Vydání 07/2008 CZ
136

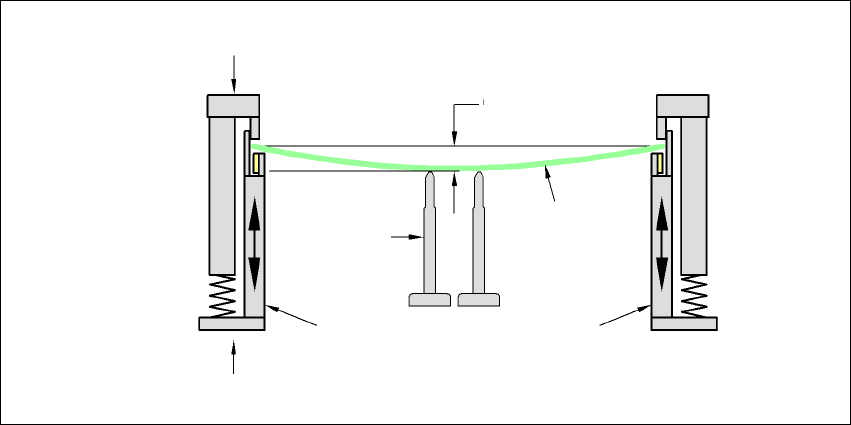

Prohnutí desky dolů max. 0,5 mm
3
→ Pro dosažení této hodnoty využijte opěry z magnetických kolíků.
Deska plošných
spojů
Podpěrné
magnetické
kolíky
Pohyblivé upínací zařízení
Pevná svěrná hrana
Bočnice
0,5 mm
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.9 Zobrazovací systém
137
3.9 Zobrazovací systém
Na každé hlavě Collect&Place je integrována jedna kamera součástek (viz obr. 3.6 - 2 strana 112
a 3.6 - 4
strana 116).
U automatů D1 je stacionární kamera součástek, typ 36, pro hlavu Pick&Place připevněna k rámu
stroje (poz. 1 na obr. 3.9 - 1
).
3
Obr. 3.9 - 1 Automat D1: Montážní poloha stacionární kamery součástek, typ 36
S pomocí rozpoznávacího systému součástek je možné následující:
–určit přesnou polohu součástky a pipety a
–určit tvar.
Rozpoznávací modul desek zjišťuje prostřednictvím polohové značky na desce
– polohu desky,
– její úhel natočení
–a zpoždění desky.
Kamera desek (poz. 2 na obr. 3.9 - 5
strana 141 je připevněna na spodní straně portálu. Pomocí
polohových značek na podavačích zjišťují exaktní odebírací polohy součástek, což má význam
speciálně pro malé součástky.
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.9 Zobrazovací systém Od verze software SR.605.xx Vydání 07/2008 CZ
138
3.9.1 Kamera součástek C&P, typ 28, 18 x 18, digitální
3.9.1.1 Konstrukce
3
Obr. 3.9 - 2 Kamera součástek C&P, typ 28, 18 x 18, digitální
3
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3.9.1.2 Technická data
3
Rozměr součástek 0,5 x 0,5 mm² až 18,7 x 18,7 mm²
Spektrum součástek 0402 až PLCC44 včetně BGA, BGA, Flip-Chip, TSOP,
QFP, SO až SO32, DRAM
Min. odstup nožiček 0,5 mm
Min. šířka nožiček 0,2 mm
Min. odstup pájecích bodů 0,35 mm
Min. průměr pájecích bodů 0,2 mm
Zorné pole 24,5 x 24,5 mm²
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
