3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.9 Zobrazovací systém Od verze software SR.605.xx Vydání 07/2008 CZ 138 3.9.1 Kamera sou č ástek C&P , typ 28, 18 x 18, digitální 3.9.1.1 Konstrukce 3 Obr . 3…

100%1 / 334
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.9 Zobrazovací systém
137
3.9 Zobrazovací systém
Na každé hlavě Collect&Place je integrována jedna kamera součástek (viz obr. 3.6 - 2 strana 112
a 3.6 - 4
strana 116).

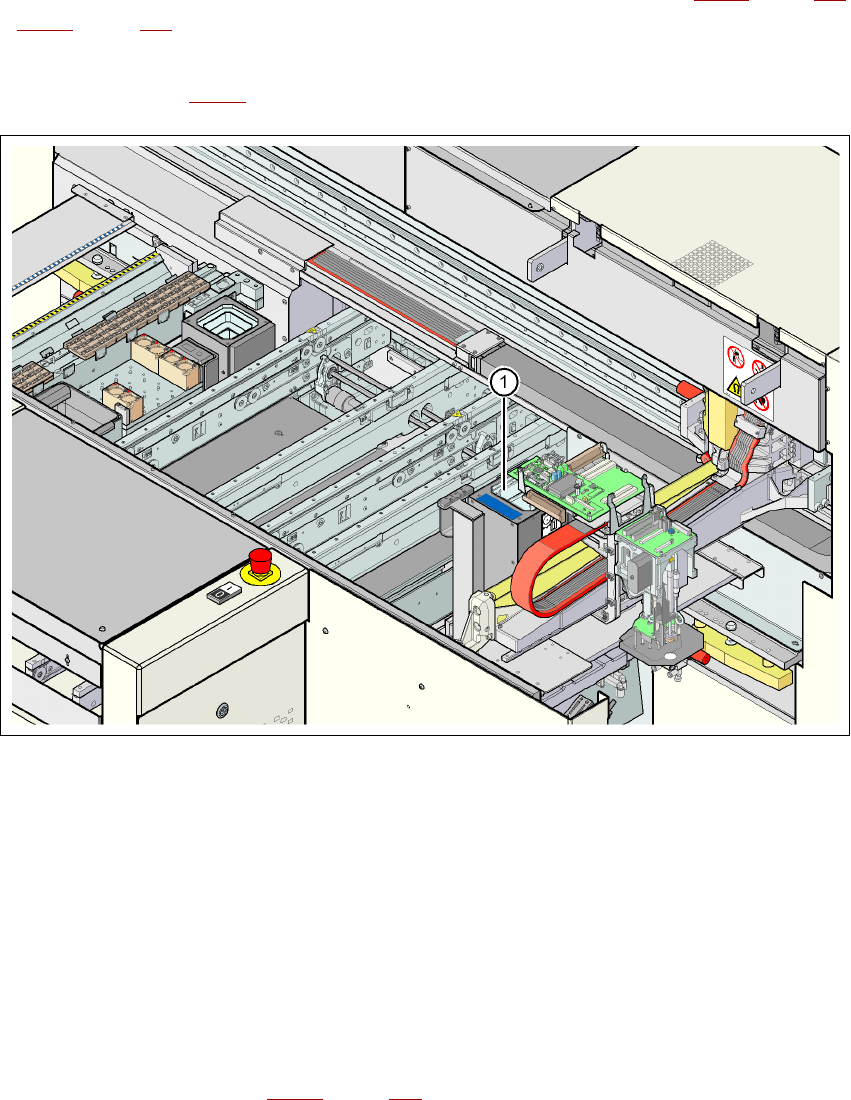

U automatů D1 je stacionární kamera součástek, typ 36, pro hlavu Pick&Place připevněna k rámu
stroje (poz. 1 na obr. 3.9 - 1
).
3
Obr. 3.9 - 1 Automat D1: Montážní poloha stacionární kamery součástek, typ 36
S pomocí rozpoznávacího systému součástek je možné následující:
–určit přesnou polohu součástky a pipety a
–určit tvar.
Rozpoznávací modul desek zjišťuje prostřednictvím polohové značky na desce
– polohu desky,
– její úhel natočení
–a zpoždění desky.
Kamera desek (poz. 2 na obr. 3.9 - 5
strana 141 je připevněna na spodní straně portálu. Pomocí
polohových značek na podavačích zjišťují exaktní odebírací polohy součástek, což má význam
speciálně pro malé součástky.
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.9 Zobrazovací systém Od verze software SR.605.xx Vydání 07/2008 CZ
138
3.9.1 Kamera součástek C&P, typ 28, 18 x 18, digitální
3.9.1.1 Konstrukce
3
Obr. 3.9 - 2 Kamera součástek C&P, typ 28, 18 x 18, digitální
3
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3.9.1.2 Technická data
3
Rozměr součástek 0,5 x 0,5 mm² až 18,7 x 18,7 mm²
Spektrum součástek 0402 až PLCC44 včetně BGA, BGA, Flip-Chip, TSOP,
QFP, SO až SO32, DRAM
Min. odstup nožiček 0,5 mm
Min. šířka nožiček 0,2 mm
Min. odstup pájecích bodů 0,35 mm
Min. průměr pájecích bodů 0,2 mm
Zorné pole 24,5 x 24,5 mm²
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.9 Zobrazovací systém
139
3.9.2 Kamera součástek C&P, typ 29, 27 x 27, digitální
3.9.2.1 Konstrukce
3
Obr. 3.9 - 3 Kamera součástek C&P, typ 29, 27 x 27, digitální
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3.9.2.2 Technická data
3
Rozměr součástek 0,3 x 0,3 mm² až 18,7 x 18,7 mm²
Spektrum součástek 0201 až 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. odstup nožiček 0,3 mm
Min. šířka nožiček 0,15 mm
Min. odstup pájecích bodů 0,25 mm pro součástky < 18 x 18 mm²
0,35 mm pro součástky 18 x 18 mm²
Min. průměr pájecích bodů 0,14 mm pro součástky < 18 x 18 mm²
0,2 mm pro součástky 18 x 18 mm²
Zorné pole 32 x 32 mm²
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
