Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.10 Podava č e 149 3.10.8.3 Podava č pásu 3 x 8 mm S pro sou č ástky 01005 Obr . 3.10 - 3 Podava č pásu 3 x 8 mm S pr…
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.10 Podavače Od verze software SR.605.xx Vydání 07/2008 CZ
148
3.10.8.2 Podavač pásu 3 x 8 mm S

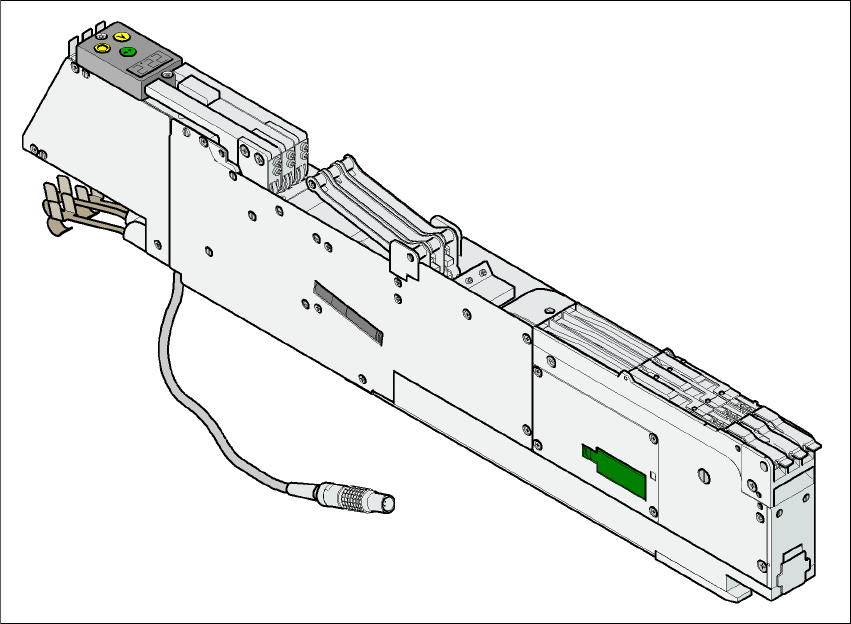

Obr. 3.10 - 2 Podavač pásu 3 x 8 mm S
Číslo výrobku 00141098-xx 3
Šířka 30,6 mm 3
Stop na podavač 3 3
Obsazené stanoviště podavačů 1 3
Max. počet podavačů na stroj 2 x 15 3
Zásoba součástek u cívek 7" asi 4.000 - 10.000 kusů 3
Délka transportního kroku 2mm / 4mm / 8 mm 3
Materiál pásu Papír nebo blistr 3
Max. výška součástek 2,5 mm 3
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.10 Podavače
149
3.10.8.3 Podavač pásu 3 x 8 mm S pro součástky 01005

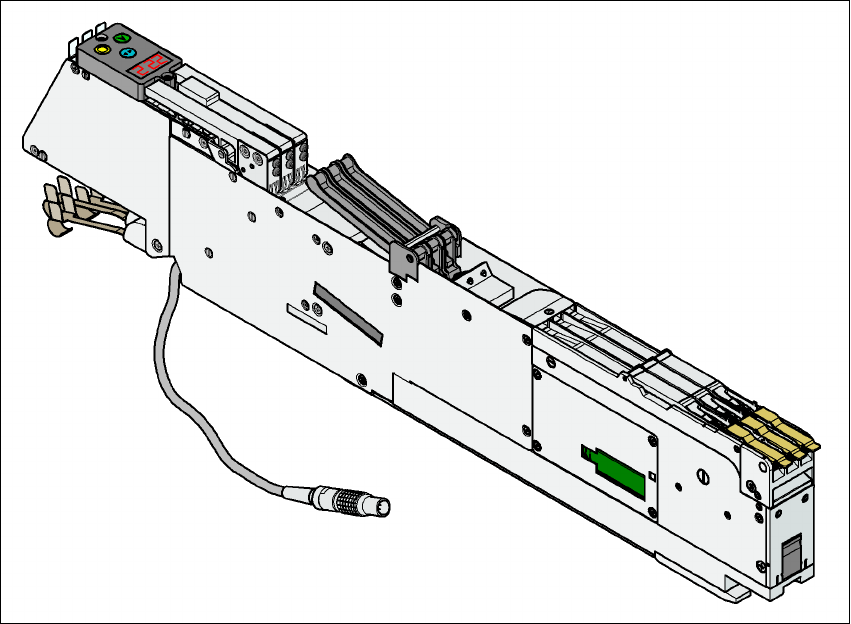

Obr. 3.10 - 3 Podavač pásu 3 x 8 mm S pro součástky 01005
3
Číslo výrobku 00176100-xx 3
Šířka 30,6 mm 3
Stop na podavač 3 3
Obsazené stanoviště podavačů 1 3
Max. počet podavačů na stroj 2 x 15 3
Zásoba součástek u cívek 7" asi 10.000 kusů 3
Délka transportního kroku 2mm / 4mm 3
Materiál pásu Papír 3
Max. výška součástek 0,7 mm 3
Spektrum součástek 01005/0201/0402 3
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.10 Podavače Od verze software SR.605.xx Vydání 07/2008 CZ
150
3.10.8.4 Podavač pásu 3 x 8 mm S pro součástky 0201/0402
3

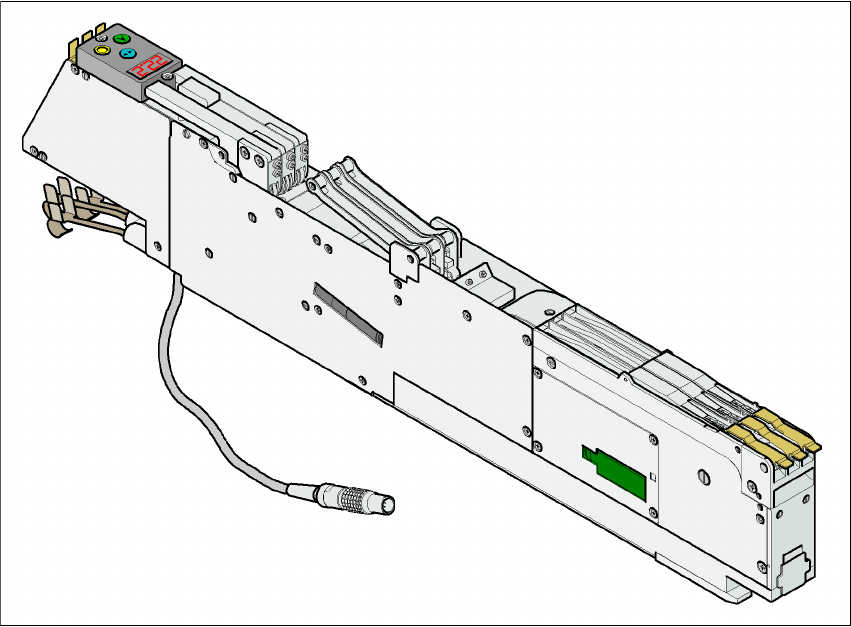

Obr. 3.10 - 4 Podavač pásu 3 x 8 mm S pro součástky 0201/0402
3
Číslo výrobku 00141099-xx 3
Šířka 30,6 mm 3
Stop na podavač 3 3
Obsazené stanoviště podavačů 1 3
Max. počet podavačů na stroj 2 x 15 3
Zásoba součástek u cívek 7" asi 10.000 kusů 3
Délka transportního kroku 2mm / 4mm 3
Materiál pásu Papír 3
Max. výška součástek 0,7 mm 3
Spektrum součástek 0201/0402 3
