3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.10 Podava č e Od verze software SR.605.xx Vydání 07/2008 CZ 152 3.10.8.6 Podava č pásu 12/16 mm S 3 Obr . 3.10 - 6 Podava č pásu 12/16 mm S Č íslo výrobku 001410…
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.10 Podavače
151
3.10.8.5 Podavač pásu 3 x 8 mm SL pro 0201 a větší součástky
3

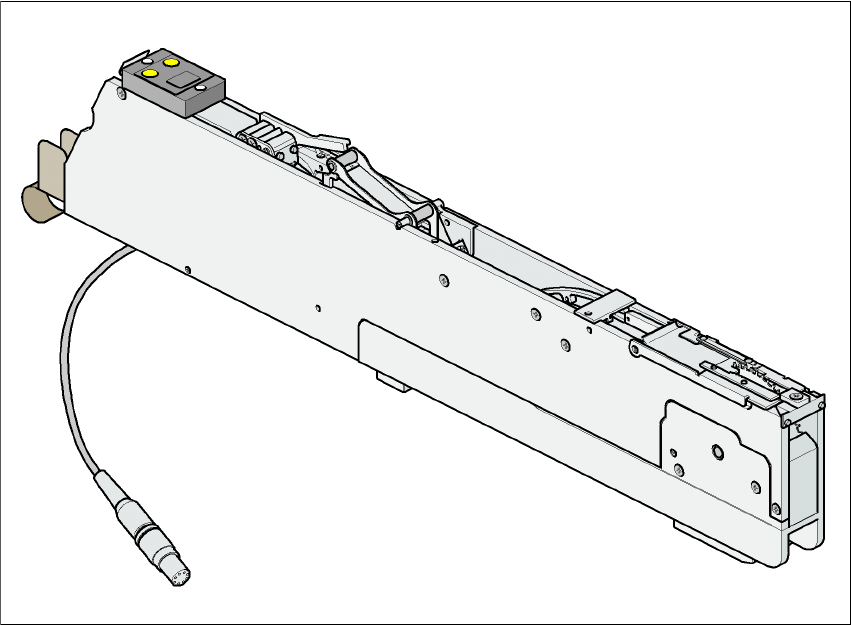

Obr. 3.10 - 5 Podavač pásu 3x8 mm SL
1
pro 0201 a větší součástky
3
Číslo výrobku 00141088-xx 3
Šířka 30,6 mm 3
Stop na podavač 3 3
Obsazené stanoviště podavačů 1 3
Max. počet podavačů na stroj 2 x 15 3
Zásoba součástek u cívek 7" asi 10.000 kusů 3
Délka transportního kroku 2mm / 4mm / 8 mm 3
Materiál pásu Papír nebo blistr 3
Max. výška součástek 2,5 mm 3
Spektrum součástek od 0201 3
2 vyzvedávací polohy Přední poloha: KS 1,6 mm
Zadní poloha: KS 1,6 mm 3
3
U tohoto podávacího modulu byl realizován nový princip "Feed on Demand" (přivedení podle
požadavku), aby se zredukovalo odhazování součástek. Součástky jsou transportovány do
vyzvedávací polohy teprve tehdy, když jede osazovací hlava do vyzvedávací polohy.
1 SL = Shutterless, tzn. bez krytu součástek
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.10 Podavače Od verze software SR.605.xx Vydání 07/2008 CZ
152
3.10.8.6 Podavač pásu 12/16 mm S
3

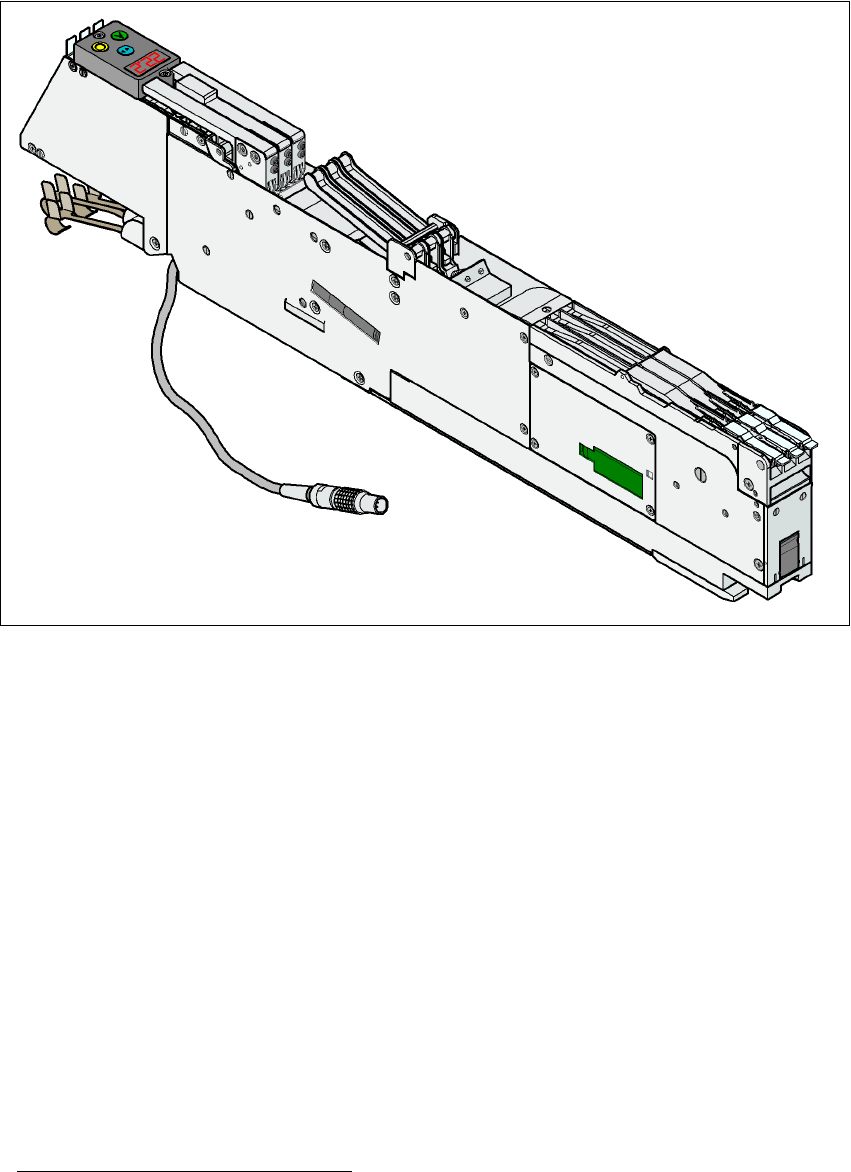

Obr. 3.10 - 6 Podavač pásu 12/16 mm S
Číslo výrobku 00141092-xx 3
Šířka 30,3 mm 3
Stop na podavač 1 3
Obsazené stanoviště podavačů 1 3
Max. počet podavačů na stroj 2 x 15 3
Zásoba součástek u cívek 7" asi 4.000 kusů 3
Délka transportního kroku 4 mm až 24 mm v krocích po 4 mm 3
Materiál pásu Papír nebo blistr 3
Max. výška součástek 14 mm 3
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.10 Podavače
153
3.10.8.7 Podavač pásu 24/32 mm S
Obr. 3.10 - 7 Podavač pásu 24/32 mm S
Číslo výrobku 00141093-xx 3
Šířka 42,4 mm 3
Stop na podavač 1 3
Obsazené stanoviště podavačů 1,5 3
Max. počet podavačů na stroj 2 x 10 3
Zásoba součástek u cívek 7" asi 2.000 kusů 3
Délka transportního kroku 4 mm až 40 mm v krocích po 4 mm 3
Materiál pásu Blistr 3
Max. výška součástek 14 mm 3
