Návod k obsluze SIPLACE D1/D2 1 Úvod Od verze software SR.605.xx Vydání 07/2008 CZ 1.1 Popis stroje 17 Osazovací automat SIPLACE D1 zpracovává s vysokou p ř esností široké spektrum sou č ástek od 01005 do 125 x 10 mm² . …
1 Úvod Návod k obsluze SIPLACE D1/D2
1.1 Popis stroje Od verze software SR.605.xx Vydání 07/2008 CZ
16
1.1 Popis stroje
1.1.1 Osazovací automat SIPLACE D1
Základem osazovacího automatu D1 je osvědčená platforma SIPLACE se svými hlavami Col-
lect&Place, hlavami Pick&Place a S-podavači SIPLACE. S novým software SIPLACE a aktuálním
flexibilním dvojitým transportem nabízí D1 aplikace s atraktivním poměrem cena-výkon.
Osazovací automat SIPLACE D1 je vybaven jedním portálem, který přesně polohuje hlavu Col-
lect&Place a hlavu Pick&Place ve směrech X a Y. Podle osazovací zakázky může být použita 6-
ti nebo 12-ti segmentová hlava Collect&Place a/nebo hlava Pick&Place.
To umožňuje následující konfigurace:
1

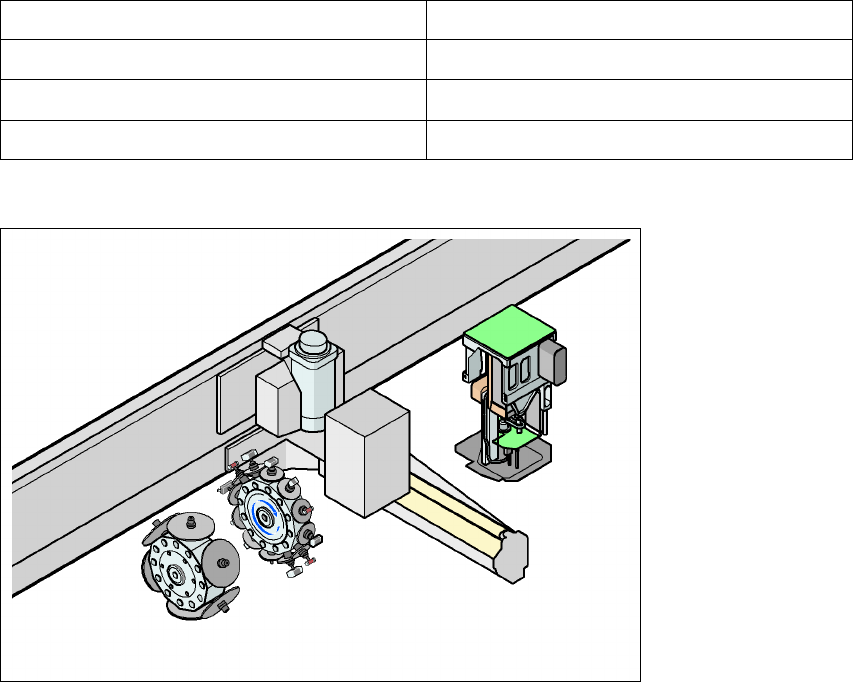

Obr. 1.1 - 1 Modularita hlav - SIPLACE D1
Osazovací automat SIPLACE D1 je standardně připraven pro osazování součástek od 01005. Pro
zpracování součástek od 01005 potřebujete pouze příslušenství - sadu 01005 pro 12-ti segmen-
tovou hlavu Collect&Place.
Portál 1 (konfigurace se dvěma hlavami) Portál 1 (konfigurace s jednou hlavou)
C&P12 / P&P C&P12
C&P6 / P&P C&P6
P&P
Tab. 1.1 - 1 Konfigurace osazovacích hlav na automatu D1
C&P12
C&P6
P1
P&P
P1
Návod k obsluze SIPLACE D1/D2 1 Úvod
Od verze software SR.605.xx Vydání 07/2008 CZ 1.1 Popis stroje
17
Osazovací automat SIPLACE D1 zpracovává s vysokou přesností široké spektrum součástek od
01005 do 125 x 10 mm². Přitom je technologie osazování založena na principech Collect&Place
a Pick&Place. Princip modularity hlav vyvinutý u fy ASM Assembly Systems umožňuje výměnu
hlav Collect&Place jen v krátkém čase.
Optické polohování součástek zajišťují digitální rozpoznávací systémy. Pro ně jsou k dispozici
digitální kamery s různým rozlišením, standardní kamery a kamery součástek s vysokým rozliše-
ním. Koplanární modul testuje koplanaritu nožiček součástek od součástek Fine-Pitch.
Na automaty SIPLACE D1 mohou být připojeny dva vozíky součástek pro přípravu součástek. Na
místě jednoho vozíku součástek lze umístit měnič Waffle Pack.
Trojnásobný transport desek sestávající ze vstupního pásu, z pásu zpracování a výstupního pásu
transportuje desky do polohy pro zpracování. Jako varianty transportu desek mohou být vybrány:
jednoduchý transport nebo pružný dvojitý transport s pevnou stranou vpravo nebo vlevo. Mimoto
může být dvojitý transport překonfigurován bez dalšího na jednoduchý transport.
Optické polohování desek probíhá pomocí digitální kamery desek.
1
1.1.2 Osazovací automat SIPLACE D2
Osazovací automat SIPLACE D2 je vybaven dvěma portály, které přesně polohují obě hlavy Col-
lect&Place navzájem nezávisle ve směrech X a Y. Technologie osazování spočívá na principu
Collect&Place. Podle osazovací zakázky může být na portálech použita 6-ti segmentová nebo 12-
ti segmentová hlava Collect&Place.
To umožňuje následující konfigurace:
POKYN 1
Pro dosažení optimálního výkonu osazování s různými typ hlav doporučujeme použít osazovací
hlavu s větším počtem segmentů na ten portál, který se nachází na straně pevné hrany trans-
portu desek.
Příklad:
Pevná hrana transportu desek vpravo: Portál 1 s 12-ti segmentovou hlavou Collect&Place
Portál 2 s 6-ti segmentovou hlavou Collect&Place
Portál 1 Portál 2
C&P12 C&P12
C&P12 C&P6
C&P6 C&P12
C&P6 C&P6
Tab. 1.1 - 2 Konfigurace osazovacích hlav na automatu D2
1 Úvod Návod k obsluze SIPLACE D1/D2
1.1 Popis stroje Od verze software SR.605.xx Vydání 07/2008 CZ
18
1

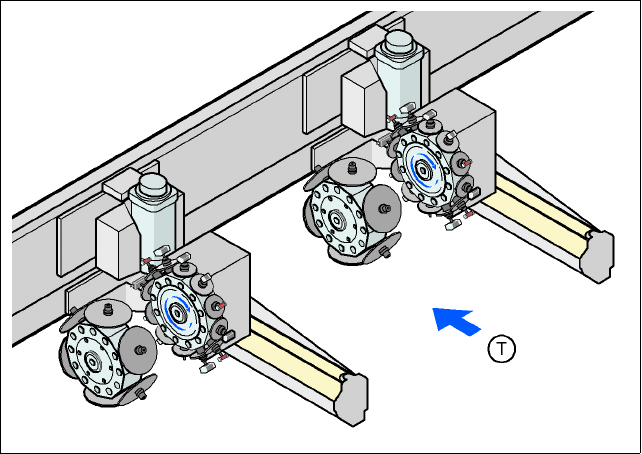

Obr. 1.1 - 2 Modularita hlav - SIPLACE D2
P1 Portál 1
P2 Portál 2
TSměr transportu desky
Princip modularity hlav vyvinutý u fy ASM Assembly Systems umožňuje výměnu hlav Col-
lect&Place jen v krátkém čase.
Osazovací automat SIPLACE D2 je standardně připraven pro osazování součástek od 01005. Pro
zpracování součástek od 01005 potřebujete pouze příslušenství - sadu 01005 pro 12-ti segmen-
tovou hlavu Collect&Place.
Osazovací automat SIPLACE D2 zpracovává spektrum součástek od 01005 do 27 x 27 mm² vyš-
ší rychlostí, přitom jsou součástky opticky polohovány pomocí digitálního rozpoznávacího systé-
mu. Na 12-ti segmentové hlavě Collect&Place lze instalovat buď standardní kameru nebo kameru
s vysokým rozlišením.
Na osazovací automaty SIPLACE D2 mohou být připojeny dva vozíky součástek pro přípravu
součástek.
Trojnásobný transport desek sestávající ze vstupního pásu, z pásu zpracování a výstupního pásu
transportuje desky do polohy pro zpracování. Jako varianty transportu desek mohou být vybrány:
jednoduchý transport nebo pružný dvojitý transport s pevnou stranou vpravo nebo vlevo. Mimoto
může být dvojitý transport překonfigurován bez dalšího na jednoduchý transport.
Optické polohování desek probíhá pomocí digitální kamery desek.
C&P12
P1
C&P6
C&P12
C&P6
P2
