Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstruk č ních sou č ástek) 171 POKYN: 3 Na externím míst ě pro vystrojování vozíku sou č ástek pot ř …
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
170
3.11 Vozík KS (konstrukčních součástek)
Číslo výrobku 00119822-xx Vozík konstrukčních součástek SIPLACE D1/D2
Na automaty můžete namontovat až dva vozíky součástek. Číslování stanovišť najdete na násle-
dujícím obrázku.
3

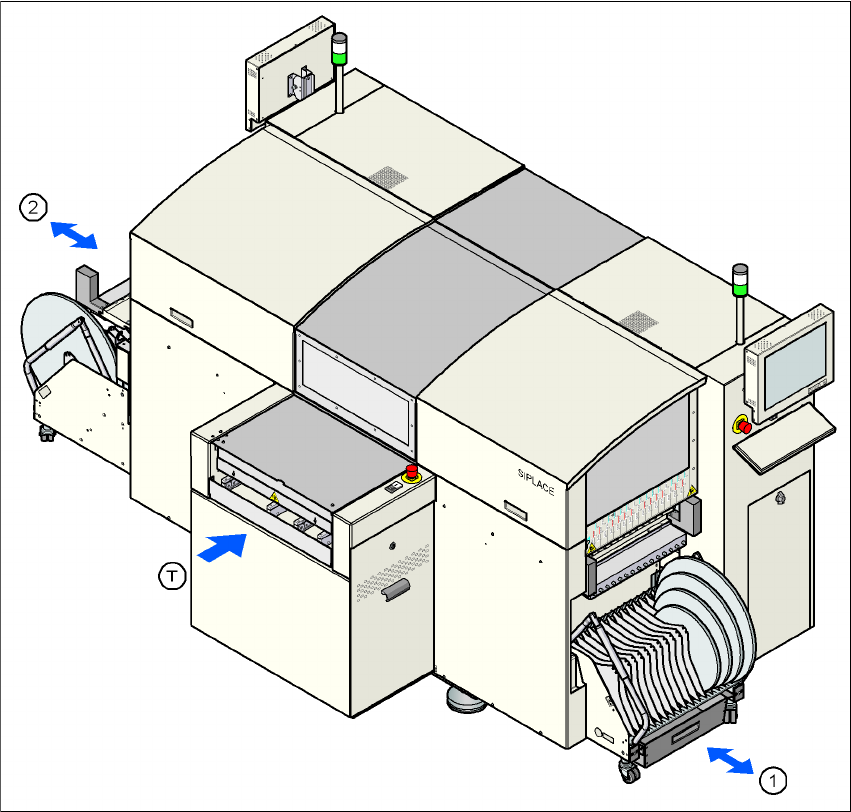

Obr. 3.11 - 1 Místa instalace vozíků součástek
(1) Stanoviště 1
(2) Stanoviště 3
(T) Směr transportu desky
Vozíky součástek jsou samostatné moduly, které mohou být vybavovány podavači na externím
místě. Výměna vozíku součástek proto vyžaduje pouze krátké přerušení výroby.
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)
171
POKYN: 3
Na externím místě pro vystrojování vozíku součástek potřebujete externí elektrické napájení (viz
odstavec 3.11.5, strana 175).
3

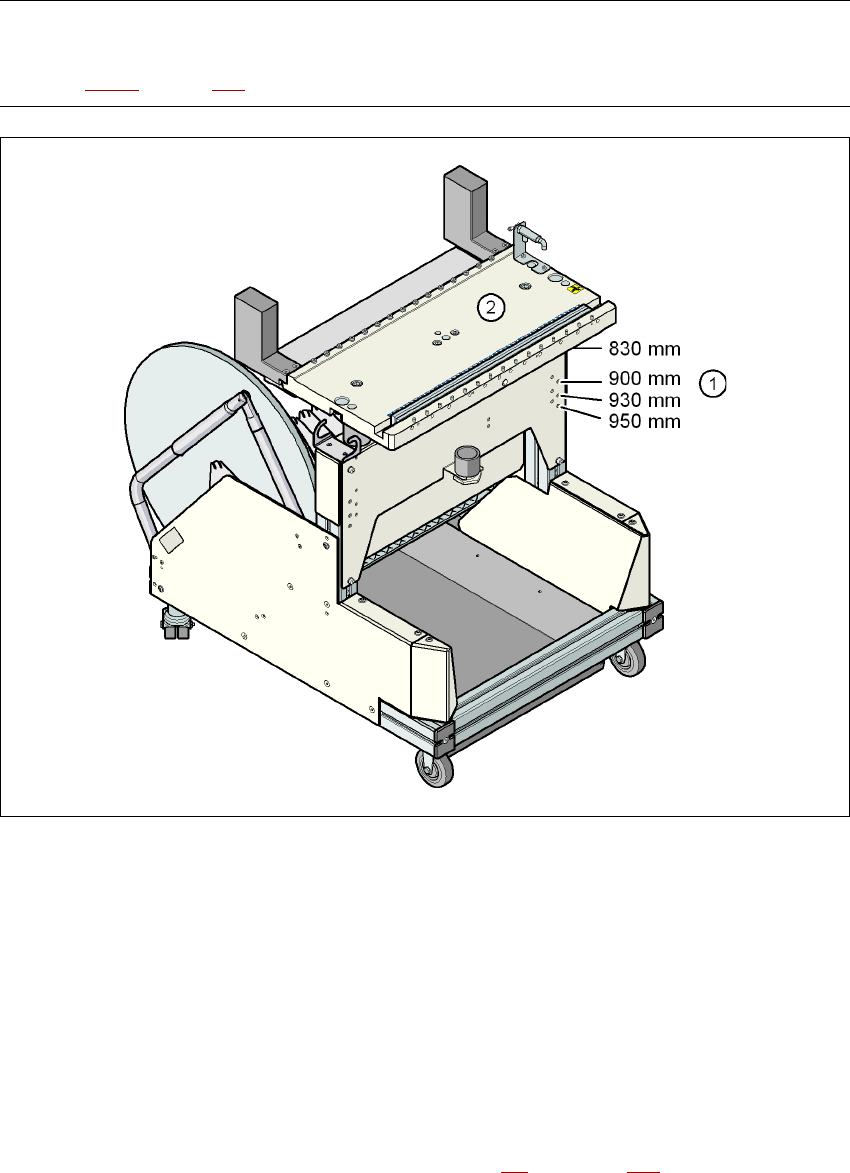

Obr. 3.11 - 2 Vozík součástek s transportní výškou desek 830 mm
3
(1) Vrtání pro výšky transportu desek 830 - 950 mm
(2) Stůl konstrukčních součástek
3
Vlastnosti
– Vozíky mají lehký chod.
– Poloha vozíku součástek na automatu je zajištěna tak přesně, že je vhodný i pro osazovací
procesy se součástkami 01005.
– Vozíky součástek lze pomocí několika málo úkonů přizpůsobit k transportním výškám desek
830 mm, 900 mm, 930 mm a 950 mm (viz odstavec 4.4
, od strany 216).
– Kontejner na pásy může pojmout role pásů o průměru 15", na přání až 19".
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
172
3.11.1 Konstrukce
Vozík součástek se skládá v podstatě z pojízdného podstavce, stolu součástek pro uchycení
podavačů, komunikační jednotky, kontejneru na role pásů a nádoby na odpad.
Obr. 3.11 - 3 Vozík součástek: pohled zepředu a zezadu
(1) Podvozek
(2) Kontejner na role pásů
(3) Úchyt
(4) Nádoba na odpad
(5) Komunikační jednotka
(6) Stůl konstrukčních součástek
(7) Spínač pro spuštění stolu součástek
3.11.2 Popis
Podvozek (poz. 1 na obr. 3.11 - 3) má lehký chod a lze s ním snadno manévrovat.
Úchyt (poz. 3 na obr. 3.11 - 3
) lze sklopit nahoru nebo dolů.
Stůl součástek (poz. 6 na obr. 3.11 - 3
) má kapacitu maximálně 15 stanovišť pro podavače se šíř-
kou 30 mm. Podavače jsou na stole mechanicky polohovány pomocí polohovacích kolíků a kulo-
vých vrchlíků. Podavače Bulkcase jsou napájeny tlakovým vzduchem pomocí zvláštní
pneumatické lišty.
Spojení k rozhraní k automatu probíhá pomocí kabelu. Elektrické napájení, komunikace a nouzo-
vý okruh jsou vedeny kabelem. Pneumatické napájení pro podávací moduly Bulkcase a zvedací
mechanismus je vedeno právě nad tímto rozhraním.
