Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstruk č ních sou č ástek) 173 POZNÁMKA K BEZPE Č NOSTI PROVOZU 3 Pro provoz automatu musí být n a au…
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
172
3.11.1 Konstrukce
Vozík součástek se skládá v podstatě z pojízdného podstavce, stolu součástek pro uchycení
podavačů, komunikační jednotky, kontejneru na role pásů a nádoby na odpad.

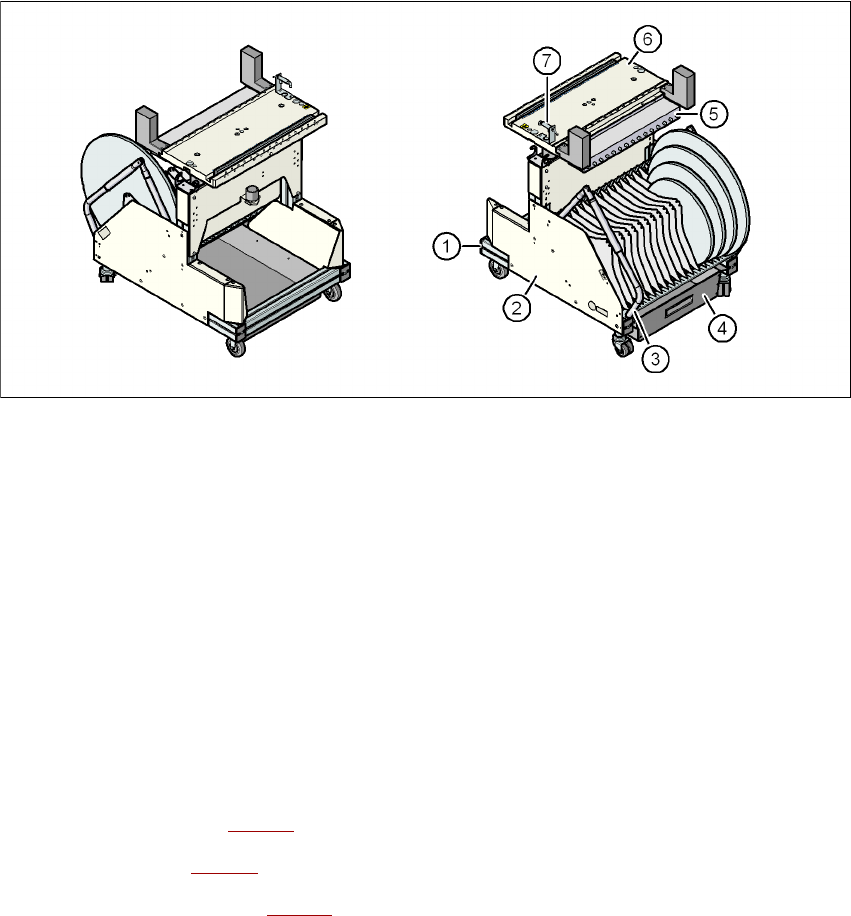

Obr. 3.11 - 3 Vozík součástek: pohled zepředu a zezadu
(1) Podvozek
(2) Kontejner na role pásů
(3) Úchyt
(4) Nádoba na odpad
(5) Komunikační jednotka
(6) Stůl konstrukčních součástek
(7) Spínač pro spuštění stolu součástek
3.11.2 Popis
Podvozek (poz. 1 na obr. 3.11 - 3) má lehký chod a lze s ním snadno manévrovat.
Úchyt (poz. 3 na obr. 3.11 - 3
) lze sklopit nahoru nebo dolů.
Stůl součástek (poz. 6 na obr. 3.11 - 3
) má kapacitu maximálně 15 stanovišť pro podavače se šíř-
kou 30 mm. Podavače jsou na stole mechanicky polohovány pomocí polohovacích kolíků a kulo-
vých vrchlíků. Podavače Bulkcase jsou napájeny tlakovým vzduchem pomocí zvláštní
pneumatické lišty.
Spojení k rozhraní k automatu probíhá pomocí kabelu. Elektrické napájení, komunikace a nouzo-
vý okruh jsou vedeny kabelem. Pneumatické napájení pro podávací moduly Bulkcase a zvedací
mechanismus je vedeno právě nad tímto rozhraním.
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)
173
POZNÁMKA K BEZPEČNOSTI PROVOZU 3
Pro provoz automatu musí být na automatu namontovány všechny vozíky součástek. Jinak auto-
mat zůstává v nouzovém stop stavu. Proces osazování je přerušen.
Komunikační jednotka (poz. 5 na obr. 3.11 - 3
, strana 172) zásobuje podavače potřebným elek-
trickým napětím a řídícími signály.
Kontejner na pásy (poz. 4 na obr. 3.11 - 3
, strana 172) pojme role pásů o velikosti do 19"
(483 mm). Na spodní straně podvozku je vyjímatelná nádoba na odpadové pásy (poz. 4 na obr.
3.11 - 3
, strana 172). Nastříhané odpadové pásy padají skluzem do odpadové nádoby, která musí
být pravidelně vyprazdňována.
3.11.3 Technická data
3
3
Délka vozíku součástek bez rukojetí
Délka s vyklopenou rukojetí
Šířka
715 mm
881 mm
570 mm
Výška spodní hrany desky stolu u
Transportní výška desky 830 mm
Transportní výška desky 900 mm
Transportní výška desky 930 mm
Transportní výška desky 950 mm
680 mm
750 mm
780 mm
800 mm
Transportní výška desky 830 mm ± 15 mm (standard)
900 mm ± 15 mm (na přání)
930 mm ± 15 mm (na přání)
950 mm ± 15 mm (SMEMA - na přání)
Váha
Bez podavačů
S podavači na všech stanovištích
a
a) Všechna stanoviště na vozíku součástek jsou obsazena S podavači 2x8 mm.
77,5 kg
132,0 kg
Průměr cívek
Standard
Maximálně
Až 432 mm (17")
483 mm (19")
Počet stanovišť pro podavačeMax. 15
Čas výměny Méně než 1 min
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
174
3.11.4 Kontejner pásů
Kontejner na pásy může pojmout cívky s průměrem až 19". Pokud zpracováváte cívky o průměru
od 15" použijte zasouvací osy. Zasazení dělících plechů je popsáno v odstavci 5.5.4
strana 245.
POKYN 3
Pro optimální provoz doporučujeme použití zasouvacích os pro role od průměru 15".
3

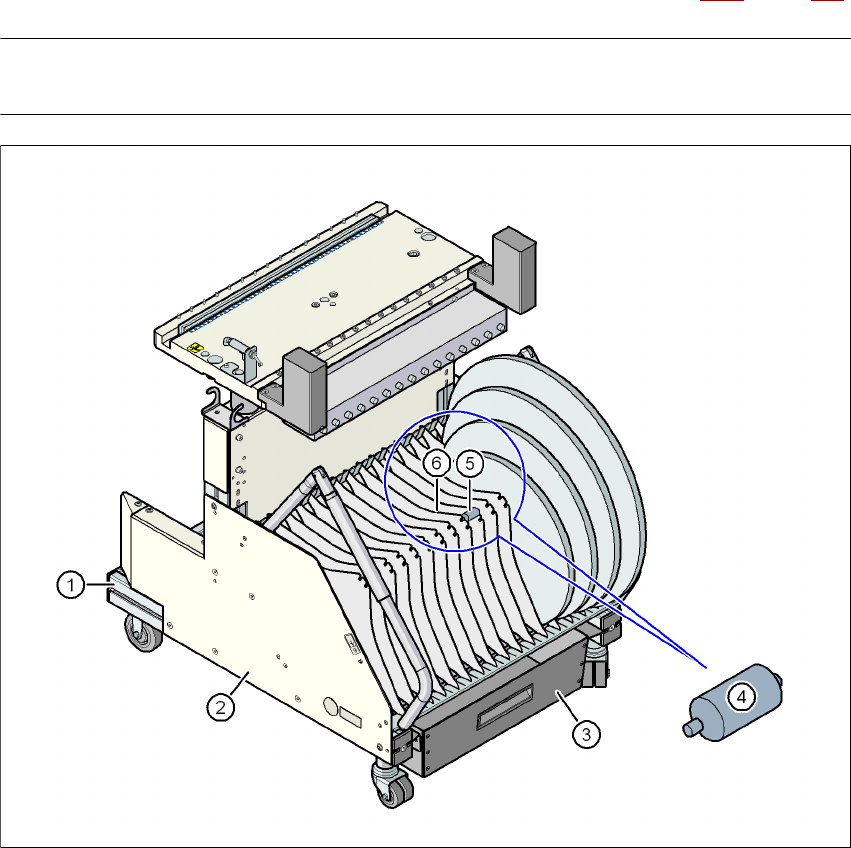

Obr. 3.11 - 4 Vozík KS s kontejnerem pásů
(1) Vozík součástek
(2) Kontejner pásů
(3) Nádoba na pásové odpady
(4) Osa zasouvání (zvětšeno)
(5) Poloha zasouvacích os
(6) Dělící plech
