3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.11 Vozík KS (konstruk č ních sou č ástek) Od verze software SR.605.xx Vydání 07/2008 CZ 178 Desti č ka ada ptéru se p ř ipevní pomocí č ty ř šroub ů na vozík KS,…

Návod k obsluze SIPLACE D1/D2 3 Technická data automatu

Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)

177

3.11.7 Držák střední role pásu pro S-podavače 3 x 8 mm

Číslo výrobku 00119846-xx Deska adaptéru pro držák role pásu D1, D2

Číslo výrobku 00141204-xx Držák role pásu, podavač 3 x 8 mm, V2

Číslo výrobku 00141215-xx Držák role pásu, podavač 3 x 8 mm, V2, stopa 1

Podavače typu 3 x 8 mm S transportují součástky ve třech podávacích stopách do polohy odběru.

Role pásů obou krajních stop se nacházejí mezi dělícími plechy v kontejneru pásů. Střední role

pásu je umístěna nad oběma rolemi pásu pro krajní stopy. Při více než dvou S podavačích 3x8

mm na vozík součástek je pro střední roli pásu nutný držák.

Pro střední roli pásu potřebujete dodatečně:

–1 destičku adaptéru pro uchycení držáku role pásu (poz. 1 na obr. 3.11 - 6

) a

– vždy pro 2 podavače 1 držák role pásu (poz. 2 na obr. 3.11 - 6

)

– Na stopu 1: Držák role pásu se zkrácenou vodící kladkou pro 1 podavač (poz. 3 na obr. 3.11 -

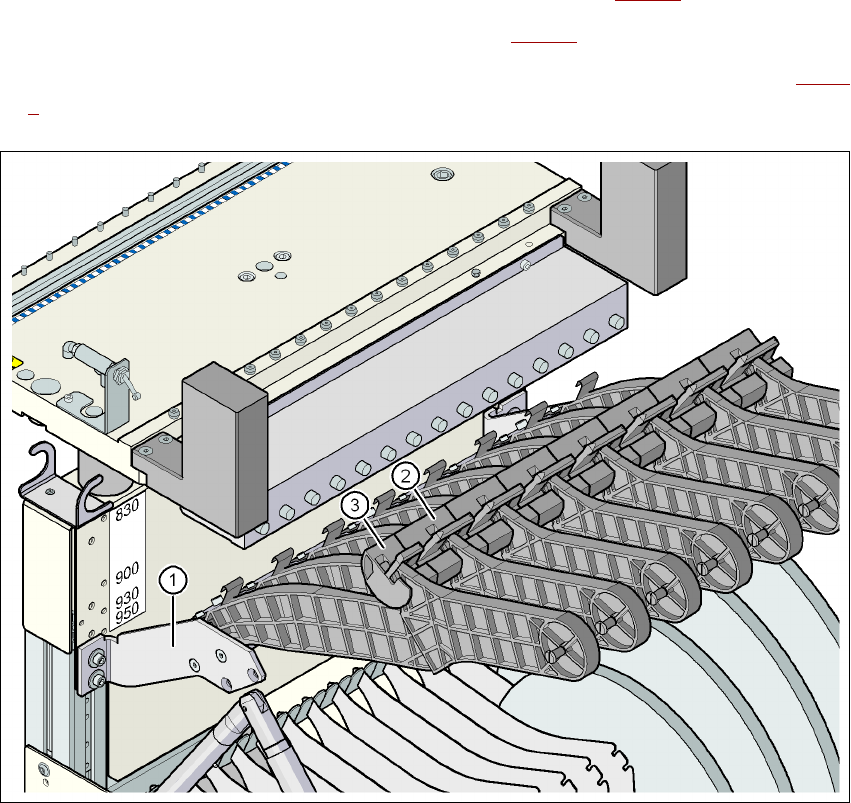

Obr. 3.11 - 6 Držák střední role pásu pro S-podavače 3 x 8 mm

3 Technická data automatu Návod k obsluze SIPLACE D1/D2

3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ

178

Destička adaptéru se připevní pomocí čtyř šroubů na vozík KS, držák rolí pásu se zasouvá do

čtvercových otvorů v destičce adaptéru.

3.11.7.1 Montážní poloha desky adaptéru pro transportní výšku desek 830 mm

POKYN

Výškové nastavení vozíku součástek je popsáno v odstavci 4.4, od strany 216.

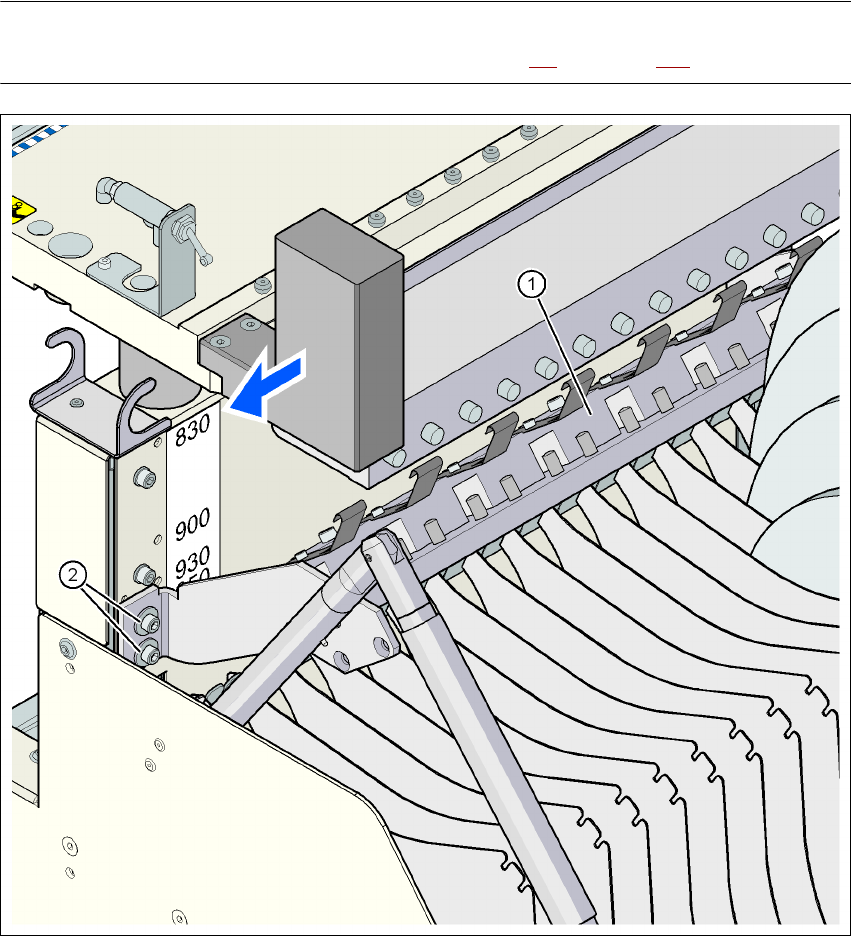

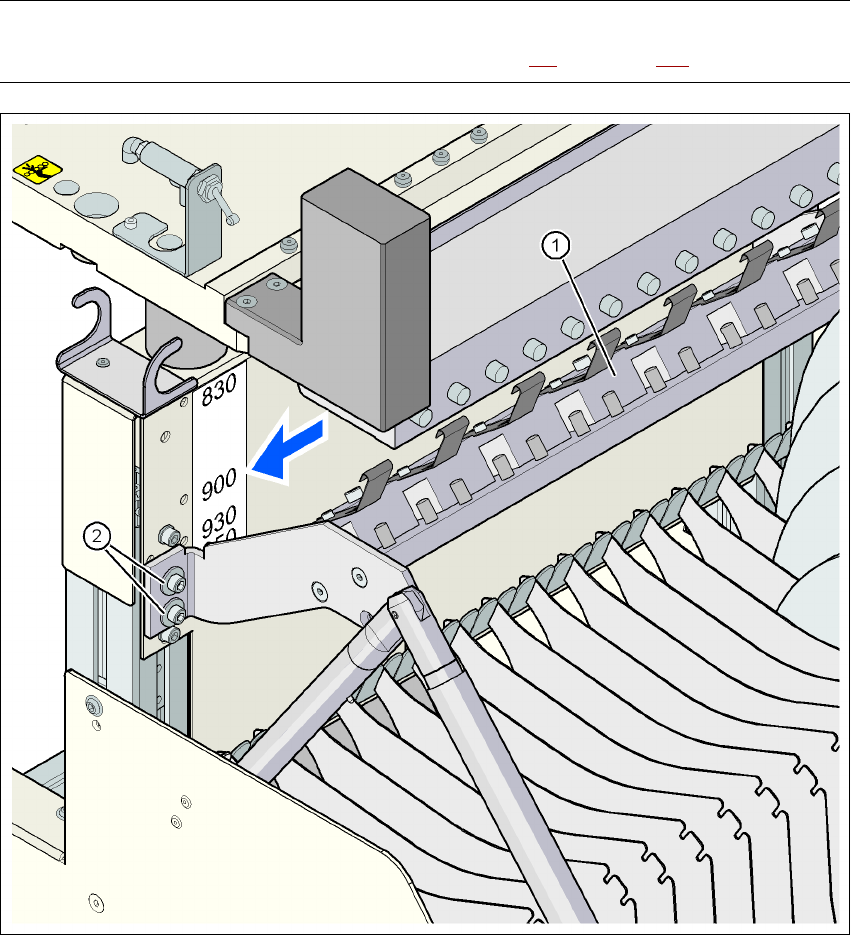

Obr. 3.11 - 7 Montážní poloha desky adaptéru pro transportní výšku desek 830 mm

(1) Deska adaptéru

(2) Imbusový šroub M6x20 s podložkou, 4 kusy
