Destička adaptéru se připevní pomocí čtyř šroubů na vozík KS, držák rolí pásu se zasouvá do
čtvercových otvorů v destičce adaptéru.
3.11.7.1 Montážní poloha desky adaptéru pro transportní výšku desek 830 mm
POKYN
Výškové nastavení vozíku součástek je popsáno v odstavci 4.4, od strany 216.
3

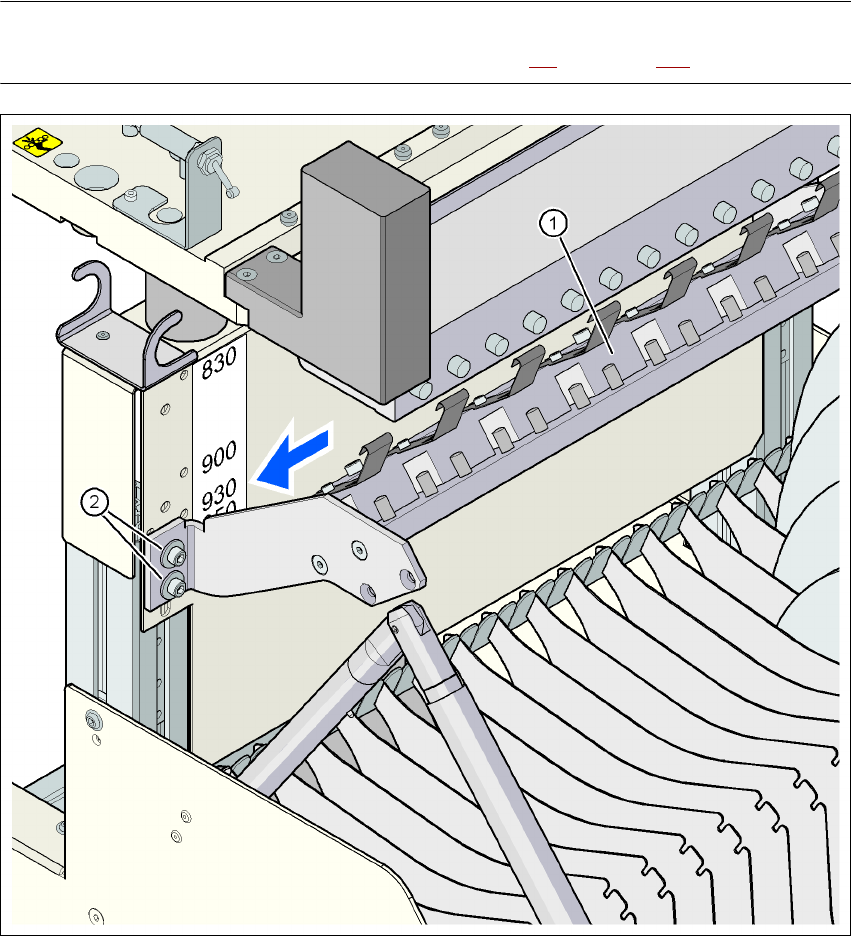

Obr. 3.11 - 7 Montážní poloha desky adaptéru pro transportní výšku desek 830 mm
(1) Deska adaptéru
(2) Imbusový šroub M6x20 s podložkou, 4 kusy
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)
179
3.11.7.2 Montážní poloha desky adaptéru pro transportní výšku desek 900 mm
POKYN
Výškové nastavení vozíku součástek je popsáno v odstavci 4.4, od strany 216.
3
Obr. 3.11 - 8 Montážní poloha desky adaptéru pro transportní výšku desek 900 mm
(1) Deska adaptéru
(2) Imbusový šroub M6x20 s podložkou, 4 kusy
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
180
3.11.7.3 Montážní poloha desky adaptéru pro transportní výšku desek 930 mm
POKYN
Výškové nastavení vozíku součástek je popsáno v odstavci 4.4, od strany 216.
3
Obr. 3.11 - 9 Montážní poloha desky adaptéru pro transportní výšku desek 930 mm
(1) Deska adaptéru
(2) Imbusový šroub M6x20 s podložkou, 4 kusy
