3 Technická data automatu Návo d k obsluze SIPLACE D1/D2 3.11 Vozík KS (konstruk č ních sou č ástek) Od verze software SR.605.xx Vydání 07/2008 CZ 182 3.1 1.8 Fixace podava čů Č íslo výrobk u 001 19623-xx Fixace podava č…
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)
181

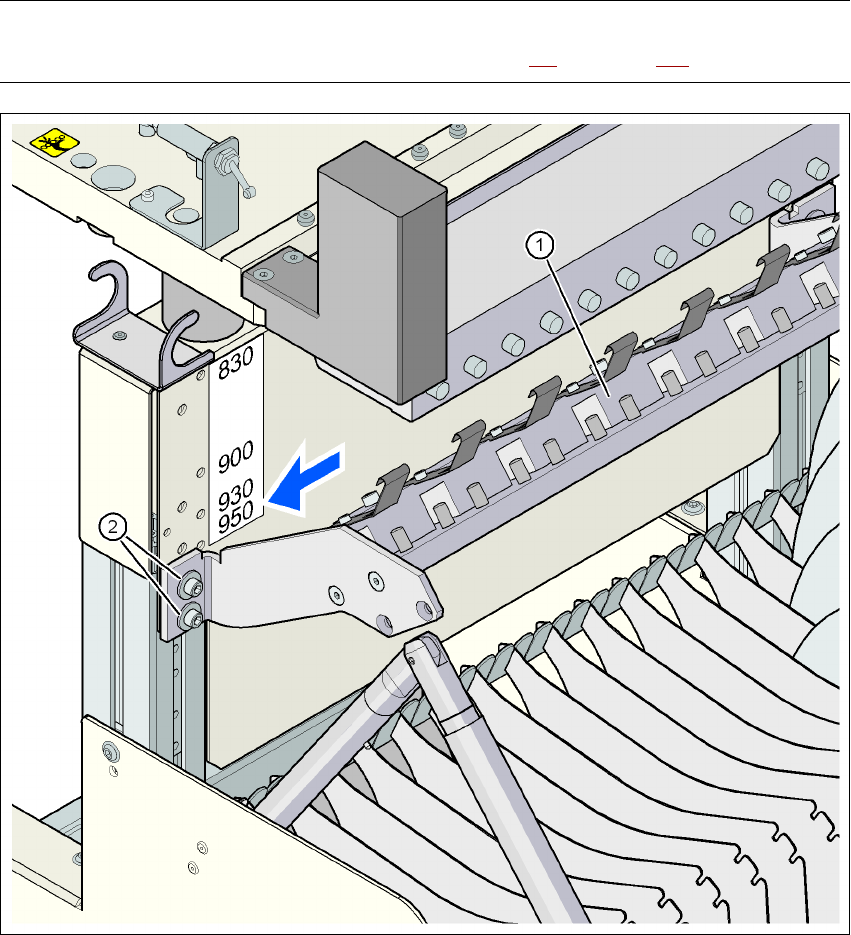

3.11.7.4 Montážní poloha desky adaptéru pro transportní výšku desek 950 mm
POKYN
Výškové nastavení vozíku součástek je popsáno v odstavci 4.4, od strany 216.
3
Obr. 3.11 - 10 Montážní poloha desky adaptéru pro transportní výšku desek 950 mm
(1) Deska adaptéru
(2) Imbusový šroub M6x20 s podložkou, 4 kusy
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
182

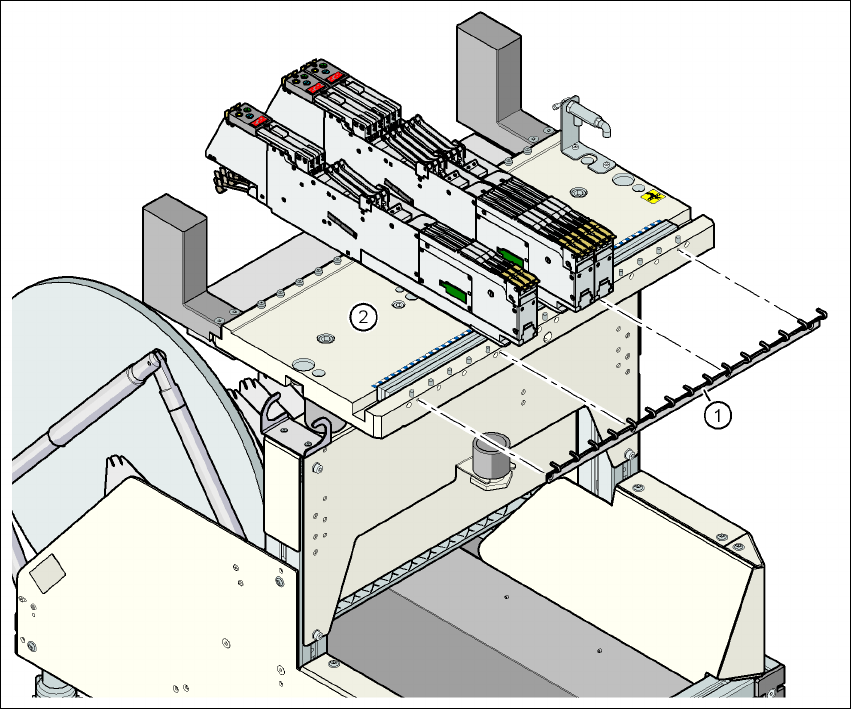

3.11.8 Fixace podavačů
Číslo výrobku 00119623-xx Fixace podavačů SIPLACE HF/X/D1/D2/D3
Fixace podavačů je dodatečné mechanické jištění. Zabraňuje nežádoucímu posunutí podavačů
na stolu součástek a vylučuje riziko kolize s osazovací hlavou.
Fixace podavačů je připevněna na čelní straně podavačů pomocí šroubů. Drápy fixují nohy poda-
vačů. Pro každý vozík součástek je potřebná jedna fixace podavačů.
3
Obr. 3.11 - 11 Fixace podavačů
(1) Fixace podavačů
(2) Stůl konstrukčních součástek
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)
183
3.11.9 Skluz pro odpadní pásy
3
Obr. 3.11 - 12 Skluz pro odpadní pásy
Skluz pro odpadní pásy je zavěšen na řezačce pásů. Z řezačky rozřezaný odpad z pásů klouže
po skluzu do nádoby na odpad vozíku součástek.
